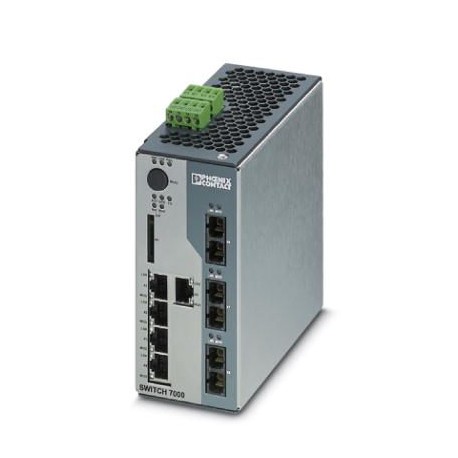

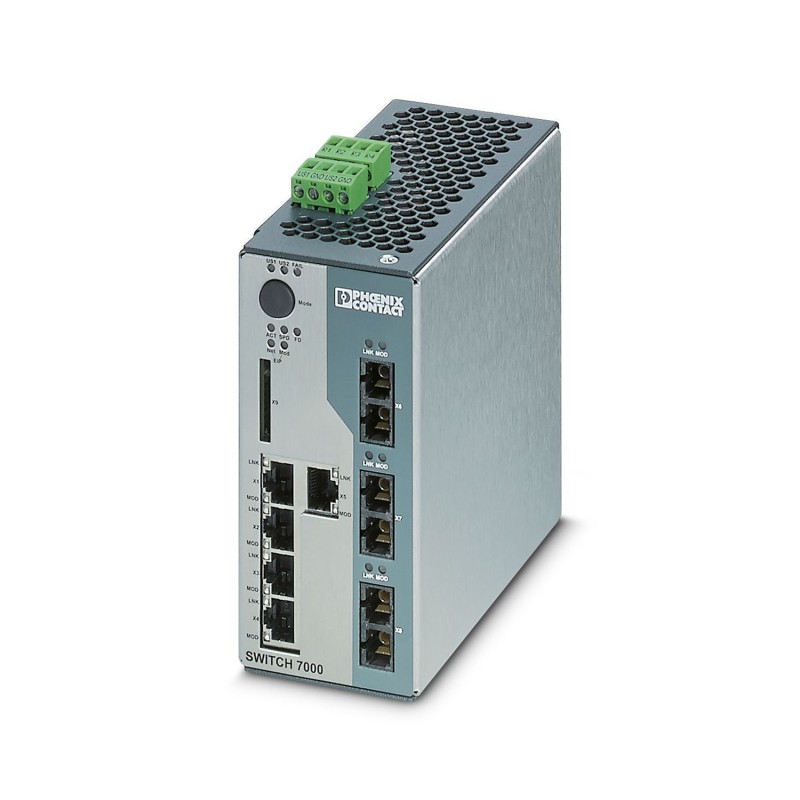

FL SWITCH 7005/FX-2FXSM-EIP 2701420 PHOENIX CONTACT Managed Switch 7000, 5 puertos RJ45 10/100 MBit/s, 2SC u..
FL SWITCH 7005/FX-2FXSM-EIP
2701420
PHOENIX_CONTACT
Managed Switch 7000, 5 puertos RJ45 10/100 MBit/s, 2SC unimodo100 MBit/s, 1 SC multimodo 100 MBit/s, índice de protection: IP20, EtherNet/IP™
Managed Switch 7000, 5 puertos RJ45 10/100 MBit/s, 1 SC multimodo 100 MBit/s, 2 SC unimodo 100 MBit/s, PROFINET Conformance-Class A, EtherNet/IP™
I/O
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos técnicos
Dimensiones
| Anchura | 60 mm |
| Altura | 130 mm |
| Profundidad | 135,5 mm |
Montaje
| Tipo de montaje | Montaje sobre carril DIN |
Interfaces
| Ethernet (RJ45) | |
| Tipo de conexión | RJ45 |
| Nota acerca del tipo de conexión | Autonegoation y Autocrossing |
| Velocidad de transmisión | 10/100 MBit/s |
| Física de transmisión | Cobre |
| Longitud de transmisión | 100 m (por segmento) |
| LEDs de señales | Recepción de datos, estado Link |
| Número de canales | 5 (puertos RJ45) |
| Ethernet F.O. (fibra óptica) | |
| Tipo de conexión | SC |
| Velocidad de transmisión | 100 MBit/s (dúplex) |
| Física de transmisión | Fibra de vidrio multimodo |
| Longitud de transmisión | 11000 m (fibra de vidrio con F-G 62,5/125 0,7 dB/km F1000) |
| 6400 m (fibra de vidrio con F-G 50/125 0,7 dB/km F1200) | |
| 3000 m (fibra de vidrio con F-G 62,5/125 2,6 dB/km F600) | |
| 2800 m (fibra de vidrio con F-G 50/125 1,6 dB/km F800) | |
| Longitud de onda | 1300 nm |
| LEDs de señales | Recepción de datos, estado Link |
| Número de canales | 1 (SC multimodo) |
| Ethernet F.O. (fibra óptica) | |
| Tipo de conexión | SC |
| Velocidad de transmisión | 100 MBit/s (dúplex) |
| Física de transmisión | Fibra de vidrio unimodo |
| Longitud de transmisión | 36000 m (fibra de vidrio con F-G 9/125 0,36 dB/km) |
| 32000 m (fibra de vidrio con F-G 9/125 0,4 dB/km) | |
| 26000 m (fibra de vidrio con F-G 9/125 0,5 dB/km) | |
| Longitud de onda | 1300 nm |
| Número de canales | 2 (SC unimodo) |
Propiedades del artículo
| Tipo de producto | Switch |
| Familia de productos | Managed Switch 7000 |
| Construcción | Modelo libro |
| MTTF | 117,48 Años (SN 29500 estándar, temperatura 25 °C, ciclo de trabajo 21 %) |
| 61,64 Años (SN 29500 estándar, temperatura 40 °C, ciclo de trabajo 34,25 %) | |
| 8,89 Años (SN 29500 estándar, temperatura 70 °C, ciclo de trabajo 100 %) | |
| Características especiales | EtherNet/IP™ |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 08 |
| Propiedades de aislamiento | |
| Clase de protección | III (VDE 0106, IEC 60536) |
| Funciones de switch | |
| Funciones de diagnóstico | Remanente Event-Table |
| RMON History | |
| N:1-Portmirroring | |
| LLDP (Link Layer Discovery Protocol) | |
| SNMP-Traps | |
| ACD (Address Conflict Detection) | |
| Protocolos EtherNet/IP™ soportados | Common Industrial Protocol |
| Funcionalidad básica | Switch Store and Forward, conforme a la norma IEEE 802.3 |
| Tensión de activación del contacto de alarma | 24 V DC (típico) |
| Corriente de activación del contacto de alarma | 1 A (máximo) |
| Clase de conformidad PROFINET | Conformance-Class A |
| Función del módulo PROFINET | Fast Startup |
| Funciones de filtro | Quality of Service (8 clases de prioridades) |
| Port-Priorisierung | |
| VLAN (hasta 32 VLANs) | |
| IGMP Snooping/Querier (v1/v2) | |
| Auto-Query-Port | |
| Extended Multicast Filtering | |
| Static Multicast Filtering (32 grupos) | |
| Link Aggregation (hasta 4 trunks) | |
| Parametrización IP | Cliente DHCP |
| DHCP Option 82 (Relay Agent) | |
| Servidor DHCP (basado en un pool, basado en un puerto) | |
| BootP | |
| Tabla de direcciones MAC | 16k |
| Gestión | Gestión basada en web (HTTP/HTTPS) |
| SNMPv1/v2/v3 | |
| Redundancia | DLR (Device Level Ring) |
| RSTP (Rapid Spanning Tree Protocol) | |
| FRD (Fast Ring Detection) | |
| Large Tree Support | |
| Indicaciones de estado y diagnóstico | LEDs: US1, US2 (fuente de alimentación), Fail (contacto de alarma), 2 LEDs por cada puerto Ethernet (Link y Activity conmutable/Speed/Duplex) estado EtherNet/IP™ LED: Net, Mod |
| Otras funciones | MAC-based Port-Security |
| Sincronización de tiempo | PTP 1588 (Clock transparente en los puertos DLR) |
| Funciones de seguridad | |
| Funcionalidad básica | Switch Store and Forward, conforme a la norma IEEE 802.3 |
Propiedades eléctricas
| Consumo de potencia | 12,8 W |
| Diagnóstico local | US1/2 Tensión de alimentación US1, US2 LED verde |
| FAIL Div. LED rojo | |
| LINK Estado Link LED verde | |
| Potencia disipada máxima con condición nominal | 12,8 W |
| Trayecto de comprobación | 500 V DC 1 min. |
| Medio de transmisión | Cobre |
| Fibra óptica | |
| Alimentación | |
| Tensión de alimentación (DC) | 24 V DC (redundante) |
| Tensión de alimentación | 12 V DC ... 58 V DC |
| Conexión alimentación | A través de COMBICON, sección máx. de conductor 2,5 mm² |
| Ondulación residual | 3,6 VPP(dentro del margen de tensión admisible) |
| Absorción de corriente típica | 445 mA (con US= 24 V DC) |
| Función | |
| Tensión de activación del contacto de alarma | 24 V DC (típico) |
| Corriente de activación del contacto de alarma | 1 A (máximo) |
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Longitud a desaislar | 7 mm |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -40 °C ... 70 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (sin condensación) |
| Vibración (servicio) | según IEC 60068-2-6: 5g, 150 Hz |
| Presión de aire (servicio) | 86 kPa ... 108 kPa (1500 m sobre el nivel del mar) |
| Presión de aire (almacenamiento / transporte) | 66 kPa ... 108 kPa (3500 m sobre el nivel del mar) |
Normas y especificaciones
| Libre de sustancias humectantes de barniz perturbadoras | Sí |
Homologaciones
| Conformidad/Homologaciones | |
| Prueba de gases nocivos | ISA S71.04.2013 G3 Harsh Group A |
Datos CEM
| Compatibilidad electromagnética | Conformidad con la directiva CEM 2004/108/CE |
| Conformidad con las directivas CEM | IEC 61000-6-2 IEC 61000-4-2 (ESD, inmunidad a las descargas electrostáticas) Criterio B |
| IEC 61000-6-2 EN 61000-4-3 (campos electromagnéticos) Criterio A | |
| IEC 61000-6-2 IEC 61000-4-4 (inmunidad a los transitorios rápidos) Criterio A | |
| IEC 61000-6-2 IEC 61000-4-5 (inmunidad a las ondas de choque) Criterio A | |
| IEC 61000-6-2 IEC 61000-4-6 (inmunidad conducida) Criterio A | |
| Resistencia a interferencias | EN 61000-6-2:2005 |
| Emisión de interferencias | EN 61000-6-4 |
Propiedades de sistema
| Funcionalidad | |
| Funcionalidad básica | Switch Store and Forward, conforme a la norma IEEE 802.3 |
Señalización
| Indicación de estado | LEDs: US1, US2 (fuente de alimentación), Fail (contacto de alarma), 2 LEDs por cada puerto Ethernet (Link y Activity conmutable/Speed/Duplex) estado EtherNet/IP™ LED: Net, Mod |
