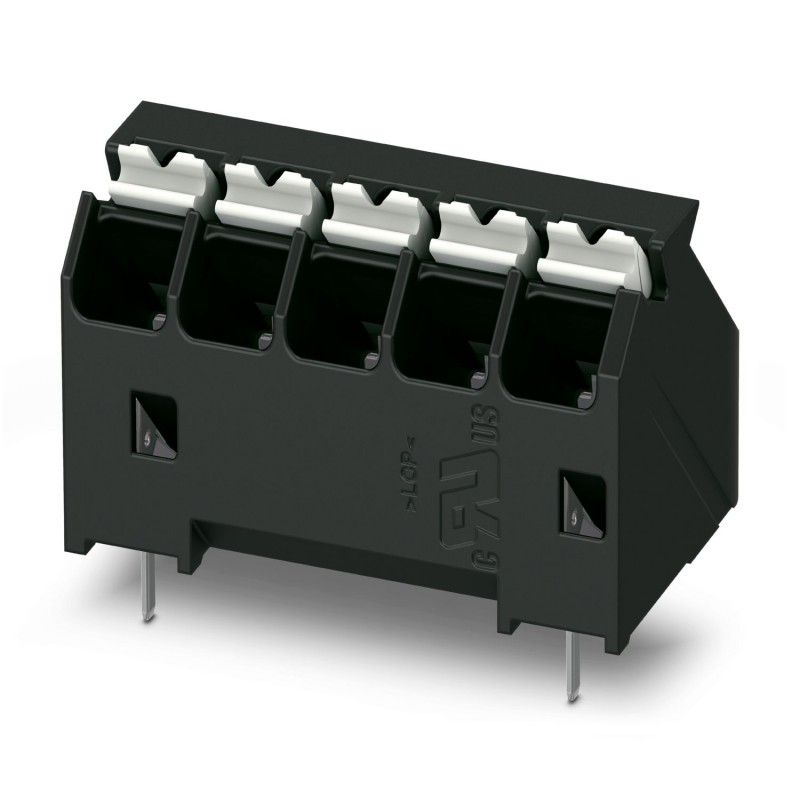

SPTA-THR 1,5/ 5-3,81 R44 1071181 PHOENIX CONTACT Terminal de tarjetas de circuitos impresos, corriente nomin..
SPTA-THR 1,5/ 5-3,81 R44
1071181
PHOENIX_CONTACT
145
Producto bajo demanda, no admite devolución.
Terminal de tarjetas de circuitos impresos, corriente nominal: 17,5 A, tensión nominal (III/2): 160 V, sección nominal: 1,5 mm², número de filas: 1, número de polos por fila: 5, familia de artículos: SPTA 1,5/..-THR, paso: 3,81 mm, tipo de conexión: Conexión por resorte push-in, montaje: Soldadura THR/soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 45 °, color: negro, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 2,6 mm, número de pines de soldadura por potencial: 1, tipo de embalaje: Correa de 44 mm de ancho
Bloque de terminales de la PCB, corriente nominal: 17,5 A, voltaje de dimensionamiento (III/2): 160 V, sección transversal nominal: 1,5 mm2, número de filas: 1, número de polos por fila: 5, serie de productos: SPTA 1,5/.. -THR, paso: 3,81 mm, tipo de conexión: Conexión de muelle push-in, montaje: TTHR / soldadura por onda, dirección de conexión conductor/placa: 45°, color: negro, disposición de pines: pasador lineal, longitud del pin [P]: 2,6 mm, número de pines de soldadura por potencial: 1, tipo de encapsulado: ancho de cinta 44 mm
Conectores > Terminal para circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Tipo de producto | Bloque de terminales de PCB |
| Familia de productos | SPTA 1,5/.. -THR |
| Línea de productos | Terminales COMBICON S |
| Número de polos | 5 |
| Paso | 3,81 milímetros |
| Número de filas | 1 |
| Diseño de pines | Fijación lineal |
| Número de pasadores de soldadura por potencial | 1 |
| Estado de mantenimiento de datos | |
| Revisión de artículos | 02 |
| Corriente nominal IN | 17,5 A |
| Tensión nominal UN | 160 V |
| Tensión de dimensionamiento (III/3) | 160 V |
| Dimensionamiento de la tensión de impulso (III/3) | 2,5 kV |
| Tensión de dimensionamiento (III/2) | 160 V |
| Dimensionamiento de la tensión de impulso (III/2) | 2,5 kV |
| Tensión de dimensionamiento (II/2) | 250 V |
| Dimensionamiento de la tensión de impulso (II/2) | 2,5 kV |
| Tecnología de conexión | |
| Sección nominal | 1,5 mm² |
| Conexión de conductores | |
| Enlace | Conexión de resorte a presión |
| Sección transversal del conductor rígido | 0,2 mm² ... 1,5 mm² (Conexión con punto de conexión abierto) |
| 0,34 mm² ... 1,5 mm² (conexión a presión) | |
| Sección transversal flexible del conductor | 0,5 mm² ... 1,5 mm² |
| Sección transversal del conductor AWG | 24 ... 16 |
| Sección transversal de conductor flexible con terminal de cable sin collar de plástico | 0,25 mm² ... 1,5 mm² |
| Sección transversal de conductor flexible con lengüeta montada y collar de plástico | 0,25 mm² ... 1,5 mm² |
| 2 conductores de idéntica sección flexible con casquillo TWIN con collarín de plástico | 0,5 mm² ... 0,75 mm² |
| Longitud de la sección a pelar | 10 milímetros |
| Tipo de montaje | TTHR / soldadura por ola |
| Diseño de pines | Fijación lineal |
| Instrucciones de procesamiento | |
| Proceso | Soldadura por reflujo/ola |
| Nivel sensible a la humedad | MSL 1 |
| Clasificación Temperatura TC | 260 °C |
| Ciclos de soldadura por reflujo | 3 |
| Información sobre el material - contactos | |
| nota | Cumple con WEEE/RoHS, sin materiales roscados según IEC 60068-2-82/JEDEC JESD 201 |
| Material de contacto | Aleación de Cu |
| Acabado superficial | Galvanizado en caliente |
| Superficie metálica, punto de conexión (capa superficial) | Estaño (2 - 4 μm Sn) |
| Área de soldadura de la superficie metálica (capa superficial) | Estaño (2 - 4 μm Sn) |
| Información material - caso | |
| Color (Estuche) | Negro (9005) |
| Material aislante | LCP |
| Grupo de materiales aislantes | IIIa |
| CTI según IEC 60112 | 175 |
| Clase de combustibilidad según UL 94 | V0 |
| Índice de inflamabilidad del filamento GWFI según EN 60695-2-12 | 850 |
| Temperatura de ignición del filamento GWIT según EN 60695-2-13 | 775 |
| Temperatura de ensayo de dureza Brinell según EN 60695-10-2 | 125 °C |
| Datos de material - elemento de accionamiento | |
| Color (elemento de accionamiento) | Blanco (9010) |
| Material aislante | PA GF |
| Grupo de materiales aislantes | El |
| CTI según IEC 60112 | 600 |
| Clase de combustibilidad según UL 94 | V0 |
| Nota de montaje | El artículo no es adecuado para limpiar PCBs con líquidos. |
| Dibujo acotado |  |
| Paso | 3,81 milímetros |
| Anchura [w] | 19,84 milímetros |
| Altura [h] | 15,07 mm |
| Longitud [l] | 11,6 milímetros |
| Altura de instalación | 12,47 mm |
| Longitud del vástago de soldadura [P] | 2,6 mm |
| Diseño de placa de circuito impreso | |
| Diámetro del orificio | 1,1 mm |
| Prueba de integridad y estabilidad del conductor | |
| Especificación de la prueba | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Prueba superada |
| Ensayo de tracción | |
| Especificación de la prueba | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Sección transversal del conductor/tipo de conductor/valor nominal de la fuerza de tracción/valor real | 0,2 mm² / rígido / > 10 N |
| 0,5 mm² / flexible / > 20 N | |
| 1,5 mm² / rígido / > 40 N | |
| 1,5 mm² / flexible / > 40 N | |
| Prueba de temperatura ambiente | |
| Especificación de la prueba | DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10 |
| Requisito de verificación de calefacción | La suma de la temperatura ambiente y el calentamiento del terminal PCB no debe exceder el límite superior de la temperatura. |
| Resistencia de corriente a corto plazo | |
| Especificación de la prueba | DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10 |
| Resistencia de aislamiento | |
| Especificación de la prueba | DIN EN 60512-3-1:2003-01 |
| Resistencia de aislamiento entre polos contiguos | > 5 MΩ |
| Fuga y distancias de fuga | |
| Especificación de la prueba | DIN EN 60947-7-4 (VDE 0611-7-4):2014-08 |
| Grupo de materiales aislantes | IIIa |
| Resistencia a corrientes superficiales (DIN EN 60112 (VDE 0303-11)) | CTI 175 |
| Tensión nominal de aislamiento (III/3) | 160 V |
| Tensión nominal de impulso (III/3) | 2,5 kV |
| Valor libre mínimo - gama no homogénea (III/3) | 1,5 mm |
| Valor mínimo de fuga (III/3) | 2,5 mm |
| Tensión nominal de aislamiento (III/2) | 160 V |
| Tensión nominal de impulso (III/2) | 2,5 kV |
| Valor mínimo de fuga - rango no homogéneo (III/2) | 1,5 mm |
| Valor mínimo de fuga (III/2) | 1,6 mm |
| Tensión nominal de aislamiento (II/2) | 250 V |
| Tensión nominal de impulso (II/2) | 2,5 kV |
| Valor mínimo de fuga - rango no homogéneo (II/2) | 1,5 mm |
| Valor mínimo de fuga (II/2) | 2,5 mm |
| Prueba de vibración | |
| Especificación de la prueba | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| frecuencia | 10 - 150 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 0,35 mm (10 Hz ... 60,1 Hz) |
| Aceleración | 50 m/s² (60,1 Hz ... 150 Hz) |
| Duración de la prueba por eje | 2,5 h |
| Instrucciones de la prueba | Ejes X, Y y Z |
| Prueba de hilo incandescente | |
| Especificación de la prueba | DIN EN 60695-2-10 (VDE 0471-2-10):2014-04 |
| temperatura | 850 °C |
| Duración de la solicitud | 5 s |
| Envejecimiento | |
| Especificación de la prueba | DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10 |
| Condiciones ambientales | |
| Temperatura ambiente (en funcionamiento) | -40 °C ... 105 °C (dependiendo de la curva de caudal actual/curva de reducción de potencia) |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 70 °C |
| Humedad relativa (transporte y almacenamiento) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Dibujo acotado |  |
| Embalaje | Ancho de la cinta 44 mm |
| Anchura de la banda [W] | 44 mm |
| Tamaño externo de la bobina [W2] | 50,4 milímetros |
| Diámetro de la bobina [A] | 330 mm |
| Tipo de embalaje | Bolsa transparente |
| Nivel de ESD | (D) Antiestático |
| Especificación de la prueba | DIN EN 61340-5-1 (VDE 0300-5-1): 2008-07 |
| Característica | Valor |
|---|---|
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Tipo de conexión del circuito impreso (EF006822) | Conexión de soldadura |
