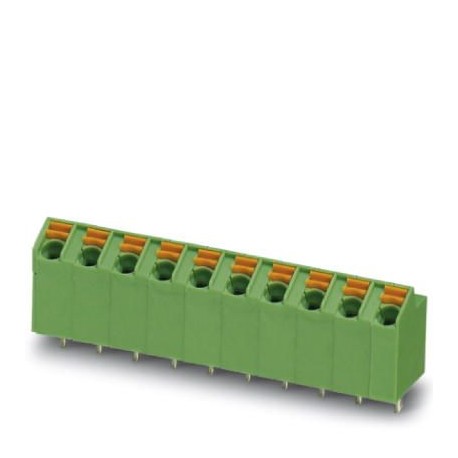

SPTA 1/ 2-5,0 BD2:1-2 1715959 PHOENIX CONTACT Borne para placa de circuito impreso
SPTA 1/ 2-5,0 BD2:1-2
1715959
PHOENIX_CONTACT
100
Borne para placa de circuito impreso
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1715959 |
|---|---|
| Unidad de embalaje | 100 pcs |
| Clave de venta | AAABBA - |
| Cantidad de pedido mínima | 100 pcs |
| EAN | 4055626456072 |
| Peso por unidad (sin incluir el embalaje) | 1,500 g |
| Número de tarifa arancelaria | 85369010 |
Propiedades del artículo
| Abreviatura | Borne para placa de circuito impreso |
|---|---|
| Familia de artículos | SPTA 1/ |
| Paso | 5 mm |
| Número de polos | 2 |
| Tipo de conexión | Conexión por resorte push-in |
| Tipo de montaje | Soldadura por ola |
| Diseño del pin | Disposición de pines lineal |
| Número de pisos | 1 |
| Número de conexiones | 2 |
| Número de potenciales | 2 |
Datos característicos eléctricos
| Corriente asignada | 9 A |
|---|---|
| Tensión de aislamiento de dimensionamiento (III/2) | 320 V |
| Tensión transitoria de dimensionamiento (III/2) | 4 kV |
Capacidad conex.
| Sección de conductor rígido | 0,2 mm² ... 1,5 mm² |
|---|---|
| Sección de conductor flexible | 0,2 mm² ... 1 mm² |
| Sección de conductor AWG / kcmil | 24 ... 16 |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 0,75 mm² |
| Sección de conductor flexible con puntera, con collar aislante | 0,25 mm² ... 0,75 mm² |
| Longitud de pelado | 8 mm |
Datos del material - contacto
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material contacto | Aleación de Cu |
| Superficie de metal del punto de embornaje (capa superior) | Estaño (4 - 8 µm Sn) |
| Superficie de metal área de soldadura (capa superior) | Estaño (4 - 8 µm Sn) |
Datos del material - carcasa
| Aislamiento | PA |
|---|---|
| Grupo material aislante | I |
| CTI según IEC 60112 | 600 |
| Clase de combustibilidad según UL 94 | V0 |
| Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12 | 850 |
| Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13 | 775 |
| Temperatura del ensayo de la dureza por bolas según EN 60695-10-2 | 125 °C |
Dimensiones del producto
| Esquema de dimensiones | |
|---|---|
| Longitud [ l ] | 10 mm |
| Anchura [ w ] | 9,1 mm |
| Altura [ h ] | 15,9 mm |
| Paso | 5 mm |
| Altura de construcción (altura sin espiga de soldadura) | 12,4 mm |
| Longitud del pin [P] | 3,5 mm |
| Separación entre vástagos | 5 mm |
| Dimensiones de patilla | 0,6 x 1 mm |
| Media a | 5 mm |
Dimensiones para el diseño de la placa de circuito impreso
| Diámetro orificio | 1,1 mm |
|---|---|
| Separación entre vástagos | 5 mm |
Indicaciones de embalaje
| Tipo de embalaje | empaquetado en caja |
|---|---|
| Unidad de embalaje | 100 |
| Denominación Unidades de embalaje | Unidades |
Ensayos eléctricos
| Corriente asignada | 9 A |
|---|---|
| Tensión de aislamiento de dimensionamiento (III/2) | 320 V |
| Tensión transitoria de dimensionamiento (III/2) | 4 kV |
Líneas de fuga y espacios de aire
| Grupo material aislante | I |
|---|---|
| Tensión de aislamiento de dimensionamiento (III/3) | 250 V |
| Tensión de aislamiento de dimensionamiento (III/2) | 320 V |
| Tensión de aislamiento de dimensionamiento (II/2) | 630 V |
| Tensión transitoria de dimensionamiento (III/3) | 4 kV |
| Tensión transitoria de dimensionamiento (III/2) | 4 kV |
| Tensión transitoria de dimensionamiento (II/2) | 4 kV |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
|
