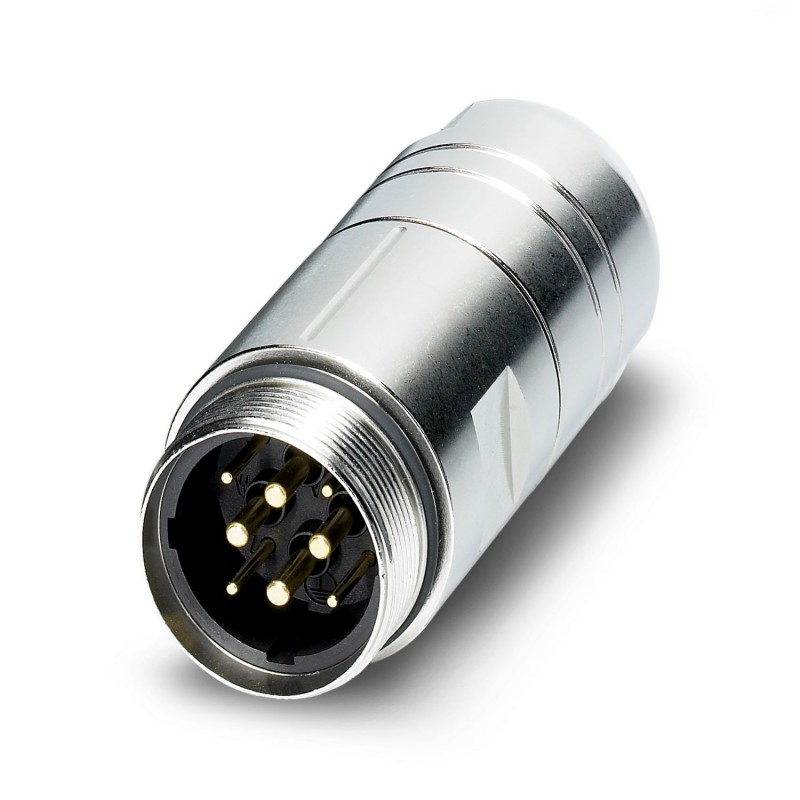

SM-5EP1N8A90M1 1605778 PHOENIX CONTACT Conector enchufable de acoplamiento, Recto corto
SM-5EP1N8A90M1
1605778
PHOENIX_CONTACT
Conector enchufable de acoplamiento, Recto corto
Conector enchufable de acoplamiento, Recto corto, número de polos: 6
Conector de acoplamiento, Recto corto, Bloqueo por tornillo, M40, número de polos: 2+3+PE, tipo de conexión del contacto: Macho, apantallado: sí, rango de diámetro de cable: 12,5 mm ... 17 mm, número de polos: 6, tipo de conexión: Conexión crimpada, serie: SM
Material de instalación de redes de telecomunicación DNT / FNT > Conectores modulares
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Indicación de pedido: | Los contactos engastados 2 x Ø 2 mm, 4 x Ø 3,6 mm deben pedirse por separado |
| Indicación de seguridad | |
| Indicaciones de seguridad | ADVERTENCIA: los conectores no se deben enchufar ni desenchufar bajo carga. La inobservancia y el empleo inadecuado pueden provocar daños materiales y lesiones personales. |
| • ADVERTENCIA: ponga en servicio solo productos en perfecto estado. Se debe comprobar periódicamente la presencia de daños en los productos. Retire inmediatamente los productos defectuosos. Sustituya los productos dañados. No es posible repararlos. | |
| • ADVERTENCIA: solo el personal cualificado especializado en electrotecnia puede instalar y utilizar el producto, siempre teniendo en cuenta las siguientes indicaciones de seguridad. El personal especializado debe estar familiarizado con los fundamentos de la electrotecnia. Debe ser capaz de identificar y evitar peligros. El símbolo correspondiente del embalaje indica que para la instalación y el funcionamiento se precisa personal especializado en electrotecnia. | |
| • Los productos son aptos para los ámbitos de aplicación de la construcción de equipos eléctricos, sistemas de control e instalaciones. | |
| • En caso de empleo de los conectores en exteriores, se deben proteger especialmente frente a las influencias del entorno. | |
| • Los productos confeccionados no se pueden manipular ni abrir de forma no autorizada. | |
| • Emplee solo conectores de acoplamiento que cumplan los datos técnicos de las normas indicadas (p. ej. las indicadas en los accesorios del producto de la página web en phoenixcontact.com/products). | |
| • El usuario será responsable del empleo del producto directamente junto con productos de otros fabricantes. | |
| • Con tensiones de servicio > 50 V AC, las carcasas de conectores conductoras eléctricamente deben conectarse a tierra | |
| • Compruebe que la tierra funcional o de protección esté correctamente conectada. | |
| • Al agrupar varios circuitos eléctricos en un cable y/o en un conector se aplican las normas VDE 0100/1.97 § 411.1.3.2 y DIN EN 60 204/11.98 § 14.1.3 | |
| • Utilice únicamente la herramienta que recomienda Phoenix Contact | |
| • Deben tenerse en cuenta las instrucciones de montaje/documentación de Design In del área de descargas de la web del producto en phoenixcontact.com/products. | |
| • Utilice los conectores solo completamente enchufados y bloqueados. | |
| • Al tender el cable, compruebe que la carga de tracción aplicada a los conectores no supere los límites determinados en las normas. | |
| • Respete el radio de flexión mínimo del cable. Disponga el cable sin forzarlo. | |
| • El conector se calienta durante un funcionamiento normal. En función de las condiciones ambientales, podría calentarse además la superficie del conector. En este caso, el usuario será el encargado de colocar las indicaciones de advertencia (p. ej. DIN EN ISO 13732-1:2008-12). | |
| Tipo de producto | Conector circular (lado del cable) |
| Serie | SM |
| Aplicación | Potencia |
| Número de polos | 6 |
| Cara de enchufe | 2+3+PE |
| Apantallado | sí |
| Codificación | N |
| Tipo de rosca | M40 |
| Material junta | FPM |
| Material carcasa | Metal |
| Conexión de conductores | |
| Tipo de conexión | Conexión crimpada |
| Contacto | |
| Diámetro de contacto | 3,6 mm |
| Corriente máxima | 70 A |
| Tensión nominal UN | 630 V |
| Categoría de sobretensiones | III |
| Grado de polución | 3 |
| Tensión transitoria de dimensionamiento | 6 kV |
| Contacto | |
| Diámetro de contacto | 2 mm |
| Corriente máxima | 30 A |
| Tensión nominal UN | 250 V |
| Categoría de sobretensiones | III |
| Grado de polución | 3 |
| Tensión transitoria de dimensionamiento | 4 kV |
| Construcción | Recto corto |
| Diámetro exterior del cable | 12,5 mm ... 17 mm |
| Condiciones ambientales | |
| Índice de protección | IP67 |
| Temperatura ambiente (servicio) | -40 °C ... 125 °C |
| Altitud | 3000 m |
