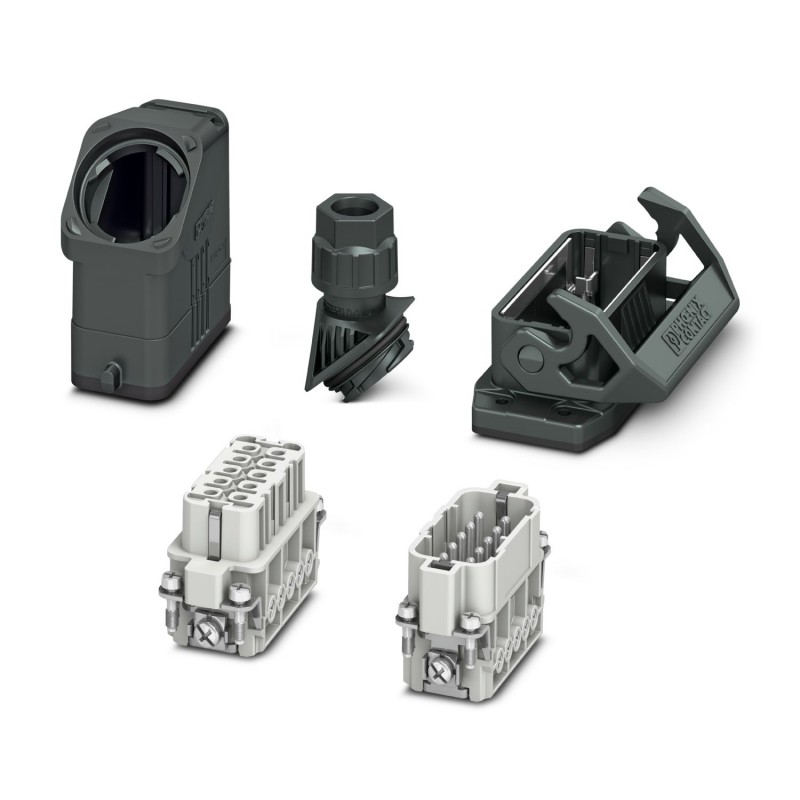

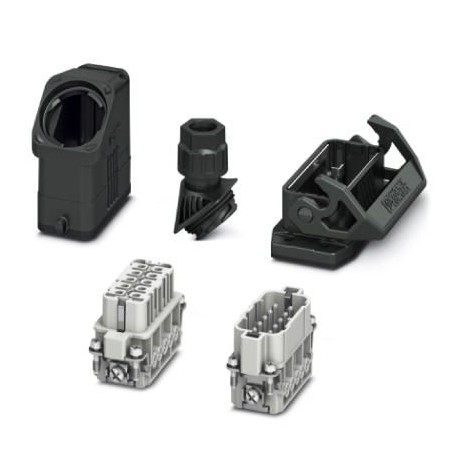

HC-EVO-A10UT-BWS-HH-M20-PLRBK 1411356 PHOENIX CONTACT Juego de conectores enchufables, número de polos: 10, ..
HC-EVO-A10UT-BWS-HH-M20-PLRBK
1411356
PHOENIX_CONTACT
Juego de conectores enchufables, número de polos: 10, material: PA, tipo de conexión: Conexión por tornillo, sección de conexión: AWG 20- 14
Conectores > Conector rectangular, conjunto (conector industrial)
Conectores enchufables industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Tipo de producto | Set de conectores enchufables |
| Tipo de carcasa | Carcasa completa |
| Serie | HC-D |
| Construcción | D15 |
| Número de polos | 10 |
| Cara de enchufe | 10+PE |
| Número de salidas de cable | 1 |
| Tapa de protección | no |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 02 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Tensión de dimensionamiento (III/3) | 250 V |
| Tensión transitoria de dimensionamiento | 4 kV |
| Corriente asignada | 20 A |
| Tipo de conexión | Conexión por tornillo |
| Tecnología de conexión | Conexión por tornillo |
| Sección de conexión | 0,5 mm² ... 2,5 mm² (válido para conductores flexibles con puntera) |
| 0,5 mm² ... 2,5 mm² (válido para conductores flexibles con puntera) | |
| Sección de conexión AWG | 20 ... 14 |
| Par de apriete | 0,5 Nm ... 1,7 Nm (Tornillos de fijación de la carcasa empotrada) |
| Longitud de pelado | 8 mm |
| Esquema de dimensiones |  |
| Anchura | 39 mm |
| Altura | 100,5 mm |
| Longitud | 82 mm |
| Distancia entre taladros horizontal | 70 mm |
| Distancia entre taladros vertical | 17,5 mm |
| Medida de montaje | |
| Ancho del corte de montaje | 24 mm |
| Longitud del corte de montaje | 58 mm |
| Clase de inflamabilidad según UL 94 | V0 |
| Material junta | NBR |
| CR | |
| Material carcasa | PA |
| Material contacto | Aleación de cobre |
| Material superficie del contacto | Ag |
| Material soporte de contactos | PA |
| Material brida de bloqueo | PA |
| Diámetro exterior del cable | 7 mm ... 13 mm |
| Datos mecánicos | |
| Tipo de bloqueo | Brida |
| Condiciones ambientales | |
| Índice de protección | IP66 |
| Índice de protección (NEMA) | 12 (UL 50e) |
| Temperatura ambiente (servicio) | -40 °C ... 100 °C |
| Indicaciones de montaje | Los conectores deben accionarse sólo sin carga/tensión. |
| Característica | Valor |
|---|---|
| Anchura (EF000008) | 50.700002 mm |
| Altura (EF000040) | 102.38022 mm |
| Profundidad (EF000049) | 103.242651 mm |
| Número de polos (EF001391) | 10 |
| Corriente nominal In (EF008250) | 20 A |
| Tensión nominal (EF000228) | 250 V |
| Picos de tensión nominal (EF002993) | 4 kV |
| Grado de contaminación (EF006786) | 3 |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Material de carcasa (EF001596) | Otros |
| Mecanismo de bloqueo (EF000208) | Palanca de bloqueo única |
| Con conductor de protección (EF007468) | Sí |
| Temperatura de operatividad (EF002393) | -40 °C |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO ACCESO PARA ARMARIO DE CONTROL PHOENIX ES.pdf | 11 Mbytes |
|
| PHOENIX CONTACT-1411356-HC-EVO-A10UT-BWS-HH-M20-PLRBK | 138 Kbytes |
|
