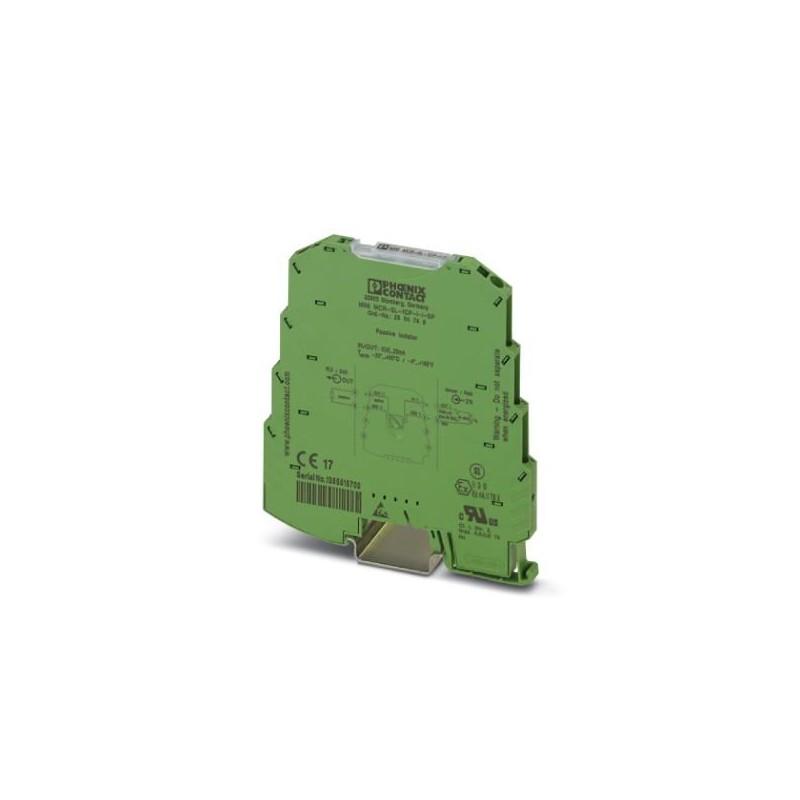

MINI MCR-SL-1CP-I-I-SP
2864749
PHOENIX_CONTACT
1
Separador pasivo
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 2864749 |
---|---|
Unidad de embalaje | 1 pcs |
Clave de venta | CK1213 - |
Página del catálogo | Página 101 (C_7_2015) |
EAN | 4017918974947 |
Peso por unidad (sin incluir el embalaje) | 52,200 g |
Número de tarifa arancelaria | 85437090 |
País de origen | DE (Alemania) |
Temperatura ambiente (servicio) | -20 °C ... 65 °C |
---|---|
Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Descripción de la entrada | Entrada de corriente |
---|---|
Número de entradas | 1 |
Configurable/Programable | no |
Señal de entrada Corriente | 0 mA ... 20 mA |
4 mA ... 20 mA | |
Tensión máx. de entrada | 18 V |
Corriente máxima de entrada | 40 mA |
Corriente de reacción | aprox. 190 µA |
Limitación de la tensión de entrada | < 2 V (20 mA) |
Tensión de fuga | 1,9 V (I = 20 mA) |
Denominación Salida | Salida de corriente |
---|---|
Número de salidas | 1 |
Configurable/Programable | no |
Señal de salida corriente | 0 mA ... 20 mA |
4 mA ... 20 mA | |
Carga/Carga de salida Salida de corriente | < 600 Ω (Con I = señal de salida de 20 mA) |
Ripple | < 10 mVef.(en 600 Ω) |
Comportamiento de transmisión | 1:1 a señal de entrada |
Tipo de conexión | Conexión por resorte |
---|---|
Sección de conductor rígido mín. | 0,2 mm² |
Sección de conductor rígido máx. | 2,5 mm² |
Sección de conductor AWG mín. | 24 |
Sección de conductor AWG máx. | 12 |
Sección de conductor flexible mín. | 0,2 mm² |
Sección de conductor flexible máx. | 2,5 mm² |
Longitud a desaislar | 8 mm |
Número de canales | 1 |
---|---|
Error de transmisión máximo | ≤ 0,1 % (del valor final) |
Coeficiente de temperatura máximo | ≤ 0,002 %/K (del valor medido / carga de 100 ohmios) |
Coeficiente de temperatura típico | < 0,002 %/K (del valor medido / carga de 100 ohmios) |
Error adicional, en función de la carga | < 0,03 % (del valor medido / carga de 100 ohmios) |
Frecuencia límite (3 dB) | 75 Hz |
Respuesta gradual (10-90%) | 5 ms (con una carga de 600 Ω) |
Separación galvánica | Aislamiento básico según EN 61010 |
Categoría de sobretensiones | II |
Grado de polución | 2 |
Tensión de aislamiento de dimensionamiento | 50 V AC/DC |
Tensión de prueba Entrada/salida | 1,5 kV (50 Hz, 1 min) |
Tensión de prueba Canal/canal | 1,5 kV (50 Hz, 1 min) |
Compatibilidad electromagnética | Conformidad con la directiva CEM |
Emisión de interferencias | EN 61000-6-4 |
Inmunidad a interferencias | EN 61000-6-2 Durante las interferencias pueden producirse ligeras desviaciones. |
Color | verde |
Material carcasa | PBT |
Posición para el montaje | discrecional |
Indicaciones de montaje | Para puentear la tensión de alimentación puede utilizarse el conector T, que puede encajarse en el carril simétrico de 35 mm según EN 60715 |
Conformidad | Conformidad CE |
ATEX | II 3 G Ex nA II T6 X |
UL, EE.UU. / Canadá | UL 508 Recognized |
Class I, Div. 2, Groups A, B, C, D | |
GL | GL EMC 2 D |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 2 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 2 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Denominación | Campo electromagnético HF |
---|---|
Normas/especificaciones | EN 61000-4-3 |
Criterio de evaluación | A |
Denominación | Averías transitorias rápidas (ráfaga) |
Normas/especificaciones | EN 61000-4-4 |
Criterio de evaluación | B |
Denominación | Magnitudes perturbadoras conducidas |
Normas/especificaciones | EN 61000-4-6 |
Criterio de evaluación | A |
Compatibilidad electromagnética | Conformidad con la directiva CEM |
---|---|
Emisión de interferencias | EN 61000-6-4 |
Conexión según norma | CUL |
Normas/especificaciones | EN 61000-4-2 |
Denominación | Campo electromagnético HF |
Normas/especificaciones | EN 61000-4-3 |
Criterio de evaluación | A |
Normas/especificaciones | EN 61000-4-4 |
EN 61000-4-5 | |
Denominación | Magnitudes perturbadoras conducidas |
Normas/especificaciones | EN 61000-4-6 |
Criterio de evaluación | A |
Separación galvánica | Aislamiento básico según EN 61010 |
Conformidad | Conformidad CE |
ATEX | II 3 G Ex nA II T6 X |
UL, EE.UU. / Canadá | UL 508 Recognized |
Class I, Div. 2, Groups A, B, C, D | |
GL | GL EMC 2 D |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 2 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 2 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 2 |
China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
---|---|
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
