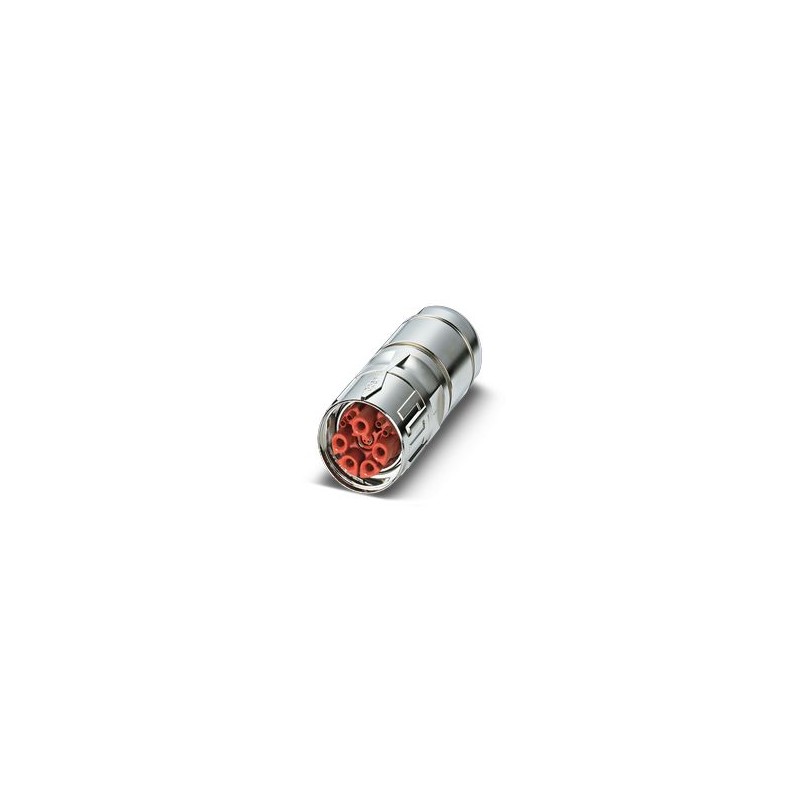

SB-8ES6D8A8L34S 1315003 PHOENIX CONTACT M40, Conector enchuf. para cables, SB, recto largo, apantallado: sí,..
SB-8ES6D8A8L34S
1315003
PHOENIX_CONTACT
M40, Conector enchuf. para cables, SB, recto largo, apantallado: sí, Bloqueo SPEEDCON, Nº de polos: 6+4+4+PE, elemento de datos de 6 polos, Sentido de giro: Estándar, tipo de contacto: Hembra, Conexión engastada, rango de diámetro de cable: 20,5 mm ... 26,5 mm
Inicio > PHOENIX_CONTACT
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más Información
▲Datos técnicos
Notas
| Generalidades | Pedir los contactos engastados por separado |
| Indicación de seguridad | |
| Indicaciones de seguridad | ADVERTENCIA: los conectores no se deben enchufar ni desenchufar bajo carga. La inobservancia y el empleo inadecuado pueden provocar daños materiales y lesiones personales. |
| • ADVERTENCIA: ponga en servicio solo productos en perfecto estado. Se debe comprobar periódicamente la presencia de daños en los productos. Retire inmediatamente los productos defectuosos. Sustituya los productos dañados. No es posible repararlos. | |
| • ADVERTENCIA: solo el personal cualificado especializado en electrotecnia puede instalar y utilizar el producto, siempre teniendo en cuenta las siguientes indicaciones de seguridad. El personal especializado debe estar familiarizado con los fundamentos de la electrotecnia. Debe ser capaz de identificar y evitar peligros. El símbolo correspondiente del embalaje indica que para la instalación y el funcionamiento se precisa personal especializado en electrotecnia. | |
| • Los productos son aptos para los ámbitos de aplicación de la construcción de equipos eléctricos, sistemas de control e instalaciones. | |
| • En caso de empleo de los conectores en exteriores, se deben proteger especialmente frente a las influencias del entorno. | |
| • Los productos confeccionados no se pueden manipular ni abrir de forma no autorizada. | |
| • Emplee solo conectores de acoplamiento que cumplan los datos técnicos de las normas indicadas (p. ej. las indicadas en los accesorios del producto de la página web en phoenixcontact.com/products). | |
| • El usuario será responsable del empleo del producto directamente junto con productos de otros fabricantes. | |
| • Con tensiones de servicio > 50 V AC, las carcasas de conectores conductoras eléctricamente deben conectarse a tierra | |
| • Al agrupar varios circuitos eléctricos en un cable y/o en un conector se aplican las normas VDE 0100/1.97 § 411.1.3.2 y DIN EN 60 204/11.98 § 14.1.3 | |
| • Tenga en cuenta los datos técnicos correspondientes. Encontrará los datos: o en el producto o en la etiqueta del embalaje o en la documentación suministrada o en la página web phoenixcontact.com/products seleccionando el producto | |
| • Utilice únicamente la herramienta que recomienda Phoenix Contact | |
| • Deben tenerse en cuenta las instrucciones de montaje/documentación de Design In del área de descargas de la web del producto en phoenixcontact.com/products. | |
| • No cierre los conectores enchufados con un capuchón. Encontrará el accesorio adecuado en la sección de accesorios del artículo, en phoenixcontact.com/products | |
| • Utilice los conectores solo completamente enchufados y bloqueados. | |
| • Al tender el cable, compruebe que la carga de tracción aplicada a los conectores no supere los límites determinados en las normas. | |
| • Respete el radio de flexión mínimo del cable. Disponga el cable sin forzarlo. | |
| • El conector se calienta durante un funcionamiento normal. En función de las condiciones ambientales, podría calentarse además la superficie del conector. En este caso, el usuario será el encargado de colocar las indicaciones de advertencia (p. ej. DIN EN ISO 13732-1:2008-12). | |
Propiedades del artículo
| Tipo de producto | Conector circular (lado del cable) |
Conectores
| Cuerpo aislante | |
| Tipo de conexión | Conexión crimpada |
| Tipo de conmutación del contacto | Hembra |
| Aplicación | Híbrido |
| Número de polos | 15 |
| Sentido de giro | Estándar |
| Cara de enchufe | 6+4+4+PE, elemento de datos de 6 polos |
| Diámetro de contactoContactos de potencia | 3,6 mm |
| Sección de hilo trenzadoContactos de potenciamin. | 1 mm² |
| Sección de hilo trenzadoContactos de potenciamáx. | 16 mm² |
| Corriente asignadaContactos de potencia | 70 A |
| Observación | a una temperatura ambiente de 15 °C, véase la curva de derating |
| Tensión nominal | 630 V AC |
| Tensión transitoria de dimensionamiento | 6 kV |
| Categoría de sobretensiones | III |
| Grado de polución | 3 |
| Tensión asignada (II/3) contacto de potencia | 850 V DC |
| Tensión asignada (III/3) contacto de potencia | 630 V AC |
| Diámetro de contactoContactos de señales | 1 mm |
| Sección de hilo trenzadoContactos de señalesmin. | 0,06 mm² |
| Sección de hilo trenzadoContactos de señalesmáx. | 1,5 mm² |
| Corriente nominal por contacto de señal | 8 A |
| Observación | en caso de sección de conexión máx. |
| Tensión transitoria de dimensionamiento | 6 kV |
| Categoría de sobretensiones | III |
| Grado de polución | 3 |
| Tensión asignada (III/3) contacto de aviso | 500 V |
| Diámetro de contacto Contactos de datos | 0,6 mm |
| Sección de hilo trenzado Contactos de datos min. | 0,08 mm² |
| Sección de hilo trenzado Contactos de datos máx. | 0,25 mm² |
| Corriente asignada por contacto de datos a 25 °C | 2 A |
| Observación | en caso de sección de conexión máx. |
| Tensión transitoria de dimensionamiento | 1,5 kV |
| Altura de montaje | 2000 m |
| Carcasa | |
| Material carcasa | Piezas giratorias: aleación cobre-zinc (CuZn), piezas de fundición prensada: zinc (GD-Zn) |
| Tipo de bloqueo | SPEEDCON |
| Prensaestopas Pg | sin |
| Índice de protección (insertado) | IP68/IP69K |
| Tipo de rosca | M40 |
| Junta | |
| Diámetro exterior del cable | 20,5 mm ... 26,5 mm |
| Material junta | FKM |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 115 °C |
