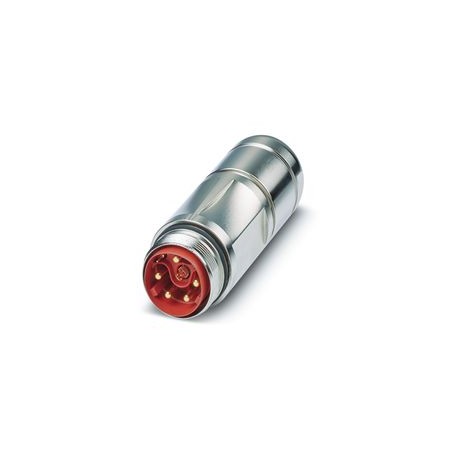

SB-8EP6A8A9L32S 1314973 PHOENIX CONTACT M40, Conector de acoplamiento, serie: SB, recto largo, apantallado: ..
SB-8EP6A8A9L32S
1314973
PHOENIX_CONTACT
Producto bajo demanda, no admite devolución.
M40, Conector de acoplamiento, serie: SB, recto largo, apantallado: sí, para bloqueo estándar y SPEEDCON, Nº de polos: 6+4+4+PE, elemento de datos de 6 polos, tipo de conexión del contacto: Macho, Conexión crimpada, rango de diámetro de cable: 9 mm ... 14 mm, codificación: Codificación 1, se espera que este artículo no contenga plomo a partir del tercer trimestre de 2025 de acuerdo con RoHS II sin excepción 6c (Pb <0,1 %), una alternativa sin plomo está disponible previamente a petición
M40, Conector de acoplamiento, serie: SB, recto largo, apantallado: sí, para bloqueo estándar y SPEEDCON, Nº de polos: 6+4+4+PE, elemento de datos de 6 polos, Sentido de giro: Estándar, tipo de conexión del contacto: Macho, rango de diámetro de cable: 9 mm ... 14 mm, codificación: Codificación 1
M40, conector de articulación, serie: SB, recto, largo, blindado: sí, para bloqueo estándar y SPEEDCON, No. de polos: 6+4+4+PE, elemento de datos de 6 pines, dirección de rotación: estándar, tipo de conexión de contacto: enchufe, diámetro del cable: 9 mm 14 mm, codificación: codificación 1
Conectores > Conector redondo, montaje en campo (conector industrial)
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Notas generales | Pida los contactos de crimpado por separado |
| Advertencia de seguridad | |
| Instrucciones de seguridad | ADVERTENCIA: Los conectores no deben conectarse o desconectarse bajo carga. El incumplimiento de la misma y el uso de la misma de acuerdo con la normativa puede provocar daños a personas y/o bienes. |
| • ADVERTENCIA: Opere solo productos en perfectas condiciones. Revise regularmente los productos en busca de daños. Retire inmediatamente los productos defectuosos. Reemplace los productos dañados. El artículo no se puede reparar. | |
| • ADVERTENCIA: Haga que el producto sea instalado y operado solo por personal eléctrico calificado de acuerdo con las siguientes instrucciones de seguridad. Los especialistas deben estar familiarizados con los conceptos básicos de la ingeniería eléctrica y deben ser capaces de reconocer y evitar peligros. El símbolo correspondiente en el embalaje indica que se requiere la intervención de personal eléctrico cualificado. | |
| • Los productos son adecuados para las áreas de montaje de sistemas, control y montaje de aparatos eléctricos. | |
| • Al operar el conector al aire libre, estos entornos deben protegerse de las influencias ambientales. | |
| • Los productos empaquetados no deben manipularse ni abrirse incorrectamente. | |
| • Utilice únicamente los enchufes especificados en las normas especificadas en los datos técnicos (por ejemplo, los que figuran en los accesorios del producto en el sitio web de phoenixcontact.com/products). | |
| • Si utiliza el producto directamente junto con productos de terceros, usted es totalmente responsable de ello. | |
| • Para voltajes de funcionamiento > 50 VCA, las carcasas de los conectores conductores deben estar conectadas a tierra | |
| • Para agrupar diferentes circuitos eléctricos en un cable y/o conector, se aplican VDE 0100/1.97 § 411.1.3.2 y DIN EN 60 204/11.98 § 14.1.3 | |
| • Observar los datos técnicos respectivos. La información se da en los siguientes puntos: o Sobre el producto o En la etiqueta del envase o En la documentación aportada o Im Web phoenixcontact.com/products a la entrada del producto | |
| • Utilice únicamente la herramienta recomendada por Phoenix Contact | |
| • Observe las instrucciones de instalación/documentos de diseño del producto en el área de descargas de la web en phoenixcontact.com/products. | |
| • No cierre conectores no conectados con una tapa de seguridad. Los accesorios adecuados para el producto se pueden encontrar en el área de accesorios del artículo de malla bajo phoenixcontact.com/products | |
| • Utilice el conector solo en el estado completamente acoplado y bloqueado. | |
| • Asegúrese de que la carga de tracción no supere los límites establecidos por la norma al tender el cable. | |
| • Tenga en cuenta el radio de curvatura mínimo del cable. Coloque el cable sin retorcerlo. | |
| • El conector se calentará durante el funcionamiento normal. Dependiendo de las condiciones ambientales, la superficie del conector puede calentarse continuamente. En este caso, el usuario es responsable de la aplicación de las instrucciones de seguridad (por ejemplo, DIN EN ISO 13732-1:2008-12). | |
| Tipo de producto | Conectores circulares (lado del cable) |
| Cuerpo aislante | |
| Velocidad de datos | 100 MBit/s |
| Codificación | Codificación 1 |
| Tipo de conmutación de contactos | Espina |
| aplicación | Híbrido |
| No. de postes | 15 |
| Sentido de giro | estándar |
| Plan de inserción | 6 + 4 + 4 + PE, elemento de datos de 6 polos |
| Diámetro de contactoContactos de alimentación | 3,6 mm |
| Sección de alambreContactos de alimentaciónMin. | 2,5 mm² |
| Sección de alambreContactos de alimentaciónMáximo. | 16 milímetros² |
| Dimensionamiento de la corrienteContactos de alimentación | 70 A |
| nota | a una temperatura ambiente de 15 °C, véase la curva de reducción |
| Tensión nominal | 630 V CA |
| Dimensionamiento de la tensión de impulso | 6 kilociclos |
| Categoría de sobretensión | Iii |
| Grado de contaminación | 3 |
| Voltaje de dimensionamiento (II/3) contacto de alimentación | 850 V CC |
| Contacto de potencia de dimensionamiento de voltaje (III/3) | 630 V CA |
| Diámetro de contactoContactos de señal | 1 milímetro |
| Sección de alambreContactos de señalMin. | 0,06 mm² |
| Sección de alambreContactos de señalMáximo. | 1,5 mm² |
| Corriente nominal para cada contacto de señal | 8 A |
| nota | a una sección de conexión máx. |
| Contacto de señal de voltaje nominal | 500 V |
| Dimensionamiento de la tensión de impulso | 6 kilociclos |
| Dimensionamiento de voltaje (III/3) Contacto de señal | 500 V |
| Contacto Diámetro Datos Contactos | 0,6 milímetros |
| Sección transversal del cable Contactos de datos mín. | 0,08 mm² |
| Sección transversal del cable Contactos de datos máx. | 0,25 mm² |
| Corriente de dimensionamiento para cada contacto de datos a 25 °C | 2 A |
| nota | a una sección de conexión máx. |
| Tensión nominal Contactos de datos | 50 V |
| Dimensionamiento de la tensión de impulso | 1,5 kV |
| Altura de instalación | 2000 m |
| custodia | |
| Material de la carcasa | Piezas giratorias: aleación de cobre-zinc (CuZn), piezas de fundición a presión: zinc (GD-Zn) |
| Tipo de sujeción | para sujeción estándar y SPEEDCON |
| Atornillar Pg | sin |
| Grado de protección (activado) | IP68/IP69K |
| Tipo de subproceso | M40 |
| Foca | |
| Diámetro exterior del conductor | 9 mm ... 14 milímetros |
| Material de la junta | FKM |
| Característica | Valor |
|---|---|
| Número de contactos de datos (EF012232) | 0 |
| Número de contactos de potencia (EF012216) | 0 |
| Temperatura ambiente (EF002386) | -40 °C |
| Mecanismo de bloqueo (EF000208) | Otros |
| Con conductor de protección (EF007468) | No |
| Armadura (EF000881) | No |
| Con indicación de estado (EF001602) | No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO SENSORES ACTUADORES Y CONECTORES.pdf | 68 Mbytes |
|
