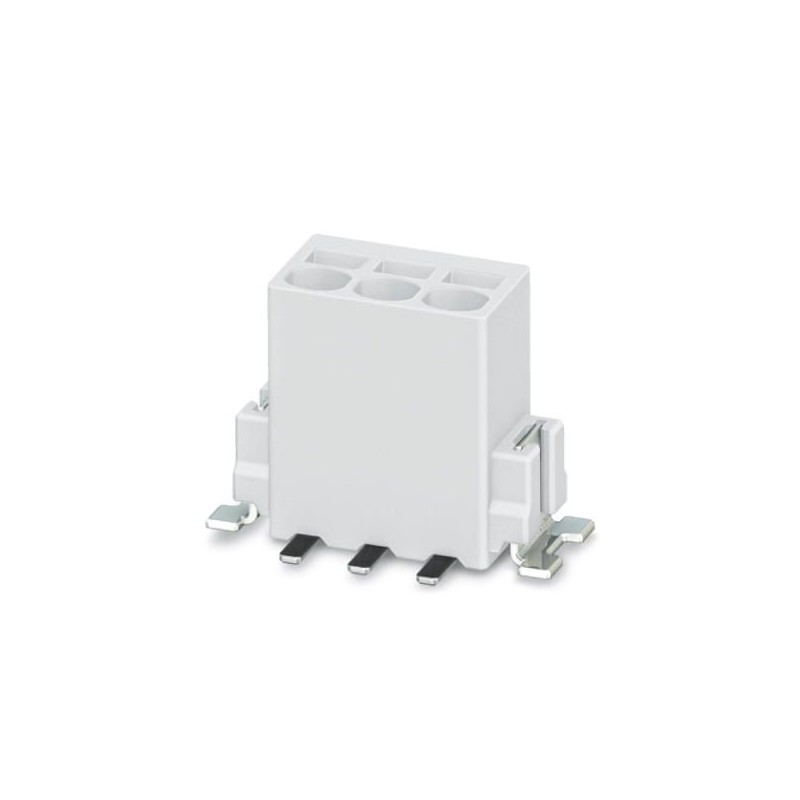

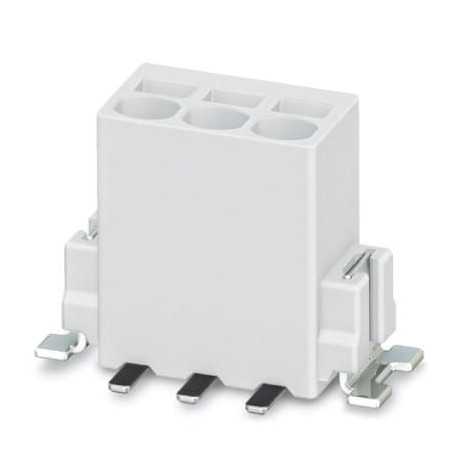

SAMPLE PTSM 0,5/ 4-2,5-V SMDWH 1821012 PHOENIX CONTACT Terminal de tarjetas de circuitos impresos, corriente..
SAMPLE PTSM 0,5/ 4-2,5-V SMDWH
1821012
PHOENIX_CONTACT
5
Producto bajo demanda, no admite devolución.
Terminal de tarjetas de circuitos impresos, corriente nominal: 6 A, tensión nominal (III/2): 160 V, sección nominal: 0,5 mm², número de potenciales: 4, número de filas: 1, número de polos por fila: 4, familia de artículos: PTSM 0,5/..-V-SMD WH, paso: 2,5 mm, tipo de conexión: Conexión por resorte push-in, montaje: Soldadura SMD, dirección de conexión conductor/placa de circuito impreso: 90 °, color: blanco señales, Disposición de pines: Geometría pad lineal, número de pines de soldadura por potencial: 1, tipo de embalaje: empaquetado en caja. Set SAMPLE con 5 artículos en correa. Para el uso en un proceso de soldadura, emplee el artículo sin la identificación SAMPLE
Conectores > Terminal para circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1821012 |
|---|---|
| Unidad de embalaje | 5 pcs |
| Clave de venta | AACBBA - |
| Cantidad de pedido mínima | 5 pcs |
| EAN | 4046356787703 |
| Peso por unidad (sin incluir el embalaje) | 1,790 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | DE (Alemania) |
Dimensiones
| Longitud [ l ] | 7 mm |
|---|---|
| Paso | 2,5 mm |
| Media a | 7,5 mm |
| Anchura [ w ] | 15,1 mm |
| Altura de construcción | 9 mm |
| Altura [ h ] | 9 mm |
| Longitud del pin [P] | 2 mm |
| Separación entre vástagos | 2,5 mm |
Generalidades
| Familia de artículos | PTSM 0,5/..-V-SMD WH |
|---|---|
| Grupo material aislante | I |
| Tensión transitoria de dimensionamiento (III/3) | 2,5 kV |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
| Tensión transitoria de dimensionamiento (II/2) | 2,5 kV |
| Tensión de dimensionamiento (III/3) | 63 V |
| Tensión de dimensionamiento (III/2) | 160 V |
| Tensión de dimensionamiento (II/2) | 160 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 6 A |
| Sección nominal | 0,5 mm² |
| Corriente de carga máxima | 6 A |
| Aislamiento | HT PA |
| Superficie pin de soldadura | |
| Clase de combustibilidad según UL 94 | V0 |
| Longitud a desaislar | 6 mm |
| Número de polos | 4 |
Datos de conexión
| Sección de conductor rígido mín. | 0,14 mm² |
|---|---|
| Sección de conductor rígido máx. | 0,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 0,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 0,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 0,34 mm² |
| Sección de conductor AWG mín. | 26 |
| Sección de conductor AWG máx. | 20 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027141111eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Característica | Valor |
|---|---|
| Altura (EF000040) | 9 mm |
| Número de conexiones eléctricas (EF008252) | 4 |
| Número de pisos (EF002659) | 1 |
| Dimensión modular de las conexiones (EF006827) | 2.5 mm |
| Corriente nominal In (EF008250) | 6 A |
| Tensión nominal (EF000228) | 160 V |
| Picos de tensión nominal (EF002993) | 2.5 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Tipo de conexión del conductor (EF006821) | Conexión de abrazadera con resorte |
| Sección de conductor conectable sólido (EF007337) | 0.14 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.25 mm² |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.2 mm² |
| Sección de conductor conectable (EF007343) | 0.5 mm² |
| Tipo de conexión del circuito impreso (EF006822) | Conexión de soldadura |
| Material de la superficie de conexión (EF006826) | Estaño |
| Longitud del pin (EF006825) | 2 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de montaje en placa de circuitos impresos (EF008226) | Brida |
| Tipo de fijación (EF002442) | Soldar |
| Tipo de bandas (EF007011) | Cartón (para SMD) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
