SAMPLE PTSM 0,5/ 3-2,5-H-THR 1701093 PHOENIX CONTACT Juego de muestras
SAMPLE PTSM 0,5/ 3-2,5-H-THR
1701093
PHOENIX_CONTACT
5

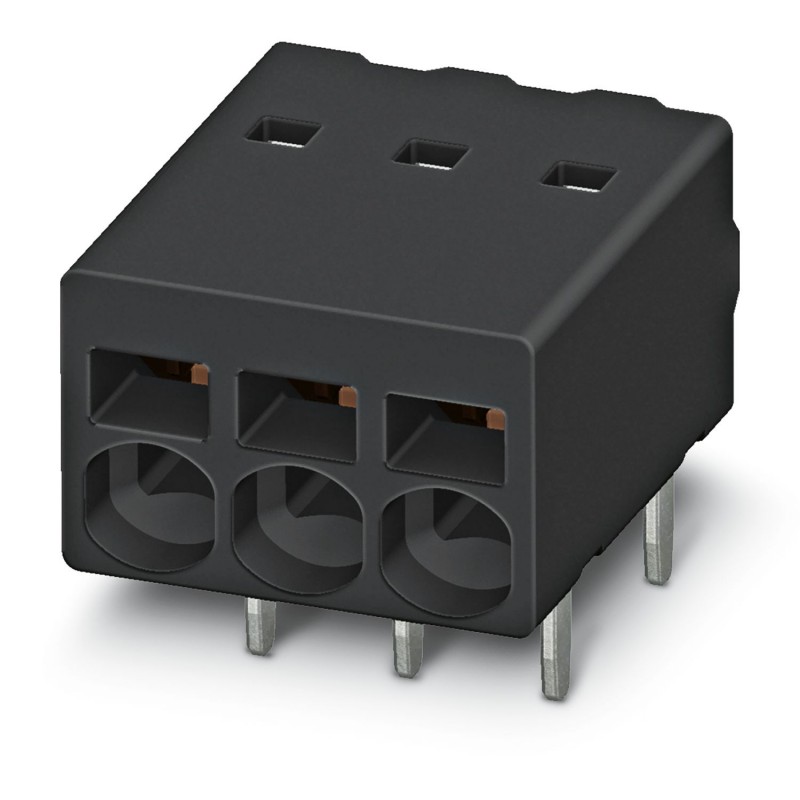

Borne p. placa de circuito impreso, corriente nominal: 6 A, tensión nominal: 160 V, paso: 2,5 mm, número de polos: 3, tipo de conexión: Conexión por resorte push-in, montaje: Soldar THR, dirección de conexión conductor/placa de circuito impreso: 0 °, color: negro
Borne para placa de circuito impreso, corriente nominal: 6 A, tensión nominal (III/2): 160 V, sección nominal: 0,5 mm², número de potenciales: 3, número de filas: 1, número de polos por fila: 3, familia de artículos: PTSM 0,5/..-H-THR, paso: 2,5 mm, tipo de conexión: Conexión por resorte push-in, montaje: Soldar THR, dirección de conexión conductor/placa de circuito impreso: 0 °, color: negro, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 2,1 mm, número de pines de soldadura por potencial: 2, tipo de embalaje: empaquetado en caja. Set SAMPLE con 5 artículos en correa. Para el uso en un proceso de soldadura, emplee el artículo sin la identificación SAMPLE
Conectores > Terminal para circuito impreso
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1701093 |
|---|---|
| Unidad de embalaje | 5 pcs |
| Clave de venta | AACBBA - |
| Cantidad de pedido mínima | 5 pcs |
| EAN | 4046356514989 |
| Peso por unidad (sin incluir el embalaje) | 1,290 g |
| Número de tarifa arancelaria | 85369010 |
Dimensiones
| Longitud [ l ] | 10 mm |
|---|---|
| Paso | 2,5 mm |
| Media a | 5 mm |
| Anchura [ w ] | 8 mm |
| Altura de construcción | 5 mm |
| Altura [ h ] | 7,1 mm |
| Longitud del pin [P] | 2,1 mm |
| Separación entre vástagos | 2,5 mm |
| Diámetro orificio | 1,2 mm |
Generalidades
| Familia de artículos | PTSM 0,5/..-H-THR |
|---|---|
| Grupo material aislante | IIIa |
| Tensión transitoria de dimensionamiento (III/3) | 2,5 kV |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
| Tensión transitoria de dimensionamiento (II/2) | 2,5 kV |
| Tensión de dimensionamiento (III/3) | 63 V |
| Tensión de dimensionamiento (III/2) | 160 V |
| Tensión de dimensionamiento (II/2) | 200 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 6 A |
| Sección nominal | 0,5 mm² |
| Corriente de carga máxima | 6 A |
| Aislamiento | LCP |
| Superficie pin de soldadura | |
| Clase de combustibilidad según UL 94 | V0 |
| Longitud a desaislar | 6 mm |
| Número de polos | 3 |
Datos de conexión
| Sección de conductor rígido mín. | 0,14 mm² |
|---|---|
| Sección de conductor rígido máx. | 0,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 0,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 0,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 0,34 mm² |
| Sección de conductor AWG mín. | 26 |
| Sección de conductor AWG máx. | 20 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027141111eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
|
