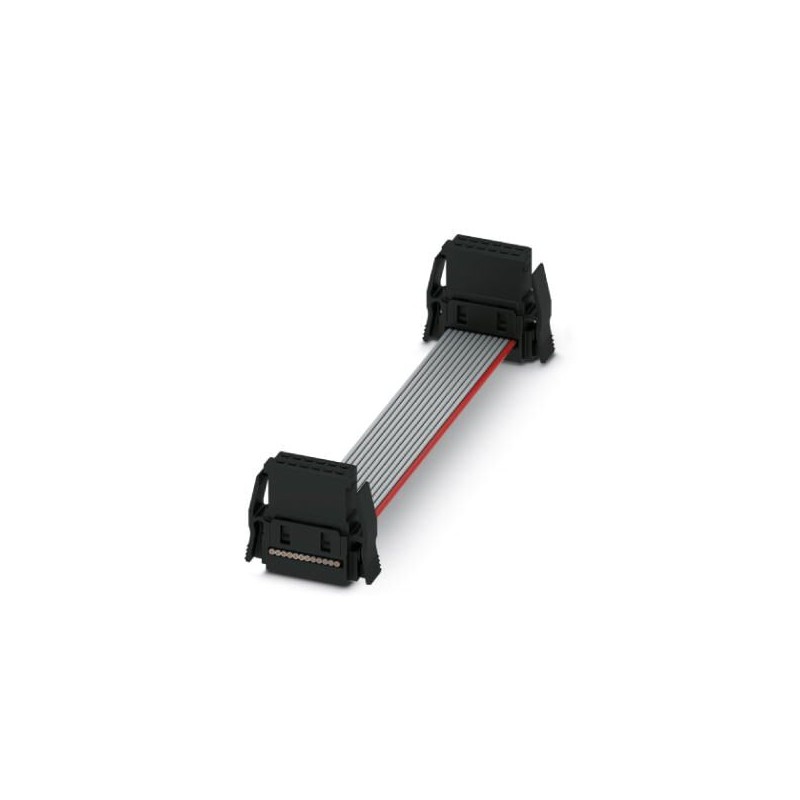

SAMPLE FP 1,27/68-FWL-11/P/0,1 1026944 PHOENIX CONTACT Clavija de enchufe IDC confeccionada, corriente asign..
SAMPLE FP 1,27/68-FWL-11/P/0,1
1026944
PHOENIX_CONTACT
10
Clavija de enchufe IDC confeccionada, corriente asignada: 1,2 A, Línea 1: longitud de cable: 0,1 m, Tipo de cable:Cable plano, Cable plano
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1026944 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | AADACB - |
| EAN | 4055626520063 |
| Peso por unidad (sin incluir el embalaje) | 12,900 g |
| Número de tarifa arancelaria | 85444290 |
Propiedades del artículo
| Abreviatura | Conectores hembra IDC |
|---|---|
| Sistema enchufable | FINEPITCH 1,27 mm |
| Tipo de contacto | Hembra de conexión |
| Familia de artículos | FP 1,27/...-FWL |
| Paso | 1,27 mm |
| Número de polos | 68 |
| Tipo de conexión | Conexión por desplazamiento |
| Número de pisos | 2 |
| Número de conexiones | 68 |
| Número de potenciales | 68 |
Datos eléctricos
| Corriente nominal con 20 °C | 1,2 A (50 polos) |
|---|---|
| Tensión de prueba | 500 V AC |
| Resistencia de contacto | ≤10 mΩ, (IEC 60512-2-1:2002-02) |
| Resistencia de aislamiento | ≥ 10 GΩ, (IEC 60512-3-1:2002-02) |
Capacidad conex.
| Tipo de conexión | Conexión por desplazamiento |
|---|---|
| Sección de conductor AWG / kcmil | 30 |
Datos del material - contacto
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material contacto | Aleación de Cu |
| Características de la superficie | Revestimiento selectivo |
| Superficie de metal área de contacto (capa superior) | Oro (Au) |
| Superficie de metal área de contacto (capa intermedia) | Níquel (Ni), Paladio-níquel (PdNi) |
Datos del material - carcasa
| Aislamiento | LCP |
|---|---|
| Grupo material aislante | IIIa |
| CTI según IEC 60112 | 175 |
| Clase de combustibilidad según UL 94 | V0 |
Dimensiones para la aplicación
| Desplazamiento del centro | ± 0,7 mm en eje longitudinal y transversal |
|---|---|
| Tolerancia angular | ± 4 ° en eje longitudinal |
| ± 2 ° en eje transversal |
Indicaciones de embalaje
| Unidad de embalaje | 10 |
|---|---|
| Denominación Unidades de embalaje | Unidades |
Indicaciones generales de producto
| Tipo de observación | Nota sobre la aplicación |
|---|---|
| Nota sobre documentación | |
| Observación | Tenga en cuenta las indicaciones de uso para la confección propia que se encuentran en el área de descargas. |
| En el Download Center están disponibles documentos actuales como los modelos 3D, los esquemas de las familias de productos, las hojas de características o los esquemas de embalaje. |
Condiciones ambientales
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Temperatura ambiente (servicio) | -55 °C ... 125 °C |
Cables/líneas 1
| Tipo de cable | Cable plano PVC |
|---|---|
| Longitud de cable | 0,1 m |
| Envoltura exterior, color | gris |
| Observación | Conductor identificador: rojo |
| Construcción de cable | 68 x 7 x 0,102 mm |
| Construcción del conductor cable de señales | 7x 0,10 mm |
| Línea de señales AWG | 30 |
| Sección de línea | 0,06 mm² |
| Paso | 0,635 mm |
| Material Conductor | Conductor Cu estañado |
| Resistencia a las llamas | UL VW-1 |
| UL AWM Style | 2678 |
| Temperatura ambiente (colocación móvil) | -10 °C 105 °C |
