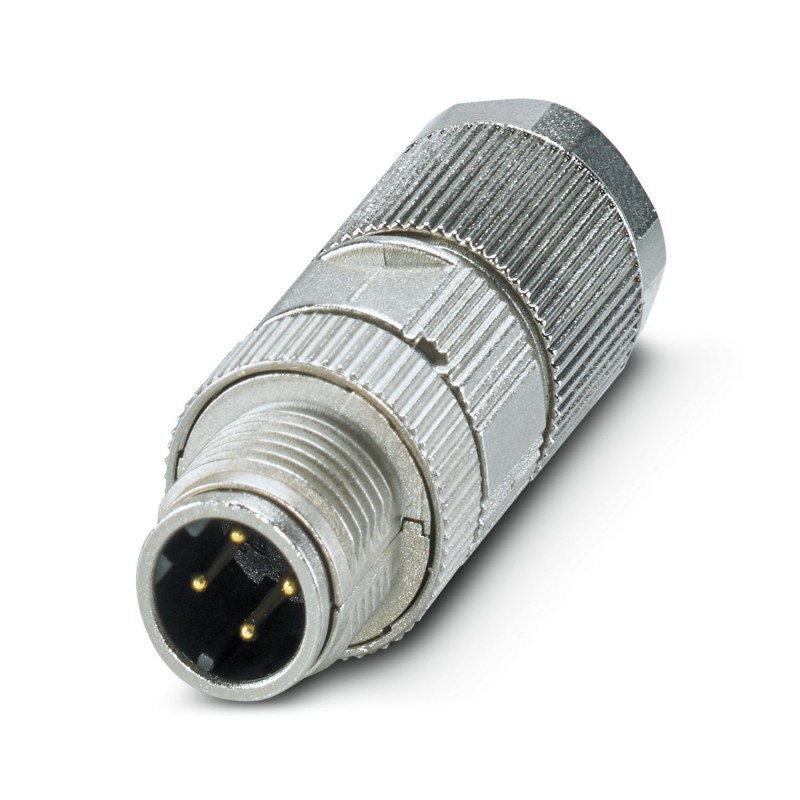

SACC-M12MSD-4CT-CM SH PN 1422846 PHOENIX CONTACT Conector para datos, PROFINET CAT5 (100 MBit/s), 4-polos, a..
SACC-M12MSD-4CT-CM SH PN
1422846
PHOENIX_CONTACT
Conector para datos, PROFINET CAT5 (100 MBit/s), 4-polos, apantallado, Conector macho recto M12, codificación: D, Conexión crimpada, material de moleteado: Fundición inyectada de cinc, estañado, diámetro exterior del cable 4,5 mm ... 7,5 mm, sin contactos engastados
Conectores > Conector redondo, montaje en campo (conector industrial)
Cables, conectores y cajas QUICKON
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Generalidades | Este producto cumple la directiva PROFINET Cabling and Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, capítulo 8.2 Connectors for Outside Environment (Balanced cabling) |
| Indicaciónes de montaje | IMPORTANTE:Al tender cables, respete los radios de curvatura admisibles, ya que las fuerzas de curvatura excesivas pueden menoscabar el índice de protección. Alivie las cargas mecánicas antes del conector, p. ej., mediante bridas. |
| Indicaciones de montaje | Los contactos pueden encajarse y desencajarse sin herramienta |
| Tipo de producto | Conector circular (lado del cable) |
| Aplicación | Datos |
| Tipo de sensor | PROFINET |
| Número de polos | 4 |
| Número de salidas de cable | 1 |
| Apantallado | sí |
| Codificación | D |
| Salida de cables | recta |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 04 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 3 |
| Esquema de dimensiones |  |
| Longitud | 43 mm |
| Ancho entre caras-Tuerca de unión | 15 mm |
| Ancho entre caras-Contratuerca | 14 mm |
| Dimensiones exteriores | |
| Diámetro exterior | 4,5 mm ... 7,5 mm |
| Carcasa | |
| Diámetro de la caja | 16 mm |
| Clase de inflamabilidad según UL 94 | V0 |
| Material junta | FKM |
| Material cuerpo de agarre | Fundición inyectada de cinc, niquelado |
| Material soporte de contactos | PA 6.6 |
| Material conexión por tornillo | Fundición inyectada de cinc, estañado |
| Normas / especificaciones | PA 6.6: Protección antiincendios en vehículos sobre carriles - Conjuntos de requisitos R22, R23, R24 y R26 según DIN EN 45545-2 (Nivel de peligro HL1 - HL3) |
| Conexión de conductores | |
| Tipo de conexión | Conexión crimpada |
| Sección de conexión | 0,14 mm² ... 1 mm² (flexible) |
| Sección de conexión AWG | 26 ... 18 (flexible) |
| Longitud a desaislar del conductor individual | 4 mm +0,5 mm |
| Par de apriete | 0,4 Nm (Moleteado M12) |
| 4 Nm (Tuerca de apriete con casquillo de acoplamiento) | |
| Asignación de conexiones | |
| Contacto Color (denominación de señal) Contacto (opcional) | 1 = YE |
| 2 = WH | |
| 3 = OG | |
| 4 = BU | |
| Tensión transitoria de dimensionamiento | 2,5 kV |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Tensión nominal UN | 48 V AC |
| 60 V DC | |
| Corriente nominal IN | 4 A |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 100 |
| Conexión 1 | |
| Construcción cabecera | Conector macho |
| Salida de cables cabecera | recto |
| Tipo de rosca cabecera | M12 |
| Codificación | D |
| Tipo de señal/categoría | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| Longitud pelado de conductores individuales | 4 mm +0,5 mm |
| Condiciones ambientales | |
| Índice de protección | IP65 |
| IP67 | |
| Temperatura ambiente (servicio) | -40 °C ... 85 °C (macho / hembra) |
| Temperatura ambiente (montaje) | -5 °C ... 50 °C |
| Comprobación | |
| Normas/disposiciones | PA 6.6: Protección antiincendios en vehículos sobre carriles - Conjuntos de requisitos R22, R23, R24 y R26 según DIN EN 45545-2 (Nivel de peligro HL1 - HL3) |
| Denominación de norma | Conector M12 |
| Normas/disposiciones | IEC 61076-2-101 |
| Denominación de norma | Choques, vibraciones |
| Normas/disposiciones | EN 50155:2001 |
| Característica | Valor |
|---|---|
| Estilo de contacto (EF001587) | Otros |
| Diámetro del conector (EF007496) | 16 mm |
| Número de contactos de datos (EF012232) | 0 |
| Número de contactos de potencia (EF012216) | 0 |
| Número de contactos de control (EF012217) | 4 |
| Para cables con un diámetro exterior (EF009475) | 4.5 mm |
| Tipo de carcasa (EF006980) | Recto |
| Corriente nominal In (EF008250) | 4 A |
| Temperatura ambiente (EF002386) | -40 °C |
| Tensión nominal (EF000228) | 48 V |
| Categoría de sobretensión (EF006785) | II |
| Grado de contaminación (EF006786) | 3 |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.14 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.14 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.14 mm² |
| Sección de conductor conectable (EF007343) | 0.14 mm² |
| Ejecución de la conexión eléctrica (EF003961) | Conexión de engarce |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Material de carcasa (EF001596) | Otros |
| Revestimiento de la carcasa (EF001601) | Otros |
| Material del anillo roscado (EF012304) | Otros |
| Mecanismo de bloqueo (EF000208) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Con conductor de protección (EF007468) | No |
| Grado de protección (IP), montado (EF007466) | IP65 |
| Número mín. de ciclos de acoplamiento (EF012212) | 100 |
| Armadura (EF000881) | Sí |
| Con indicación de estado (EF001602) | No |
