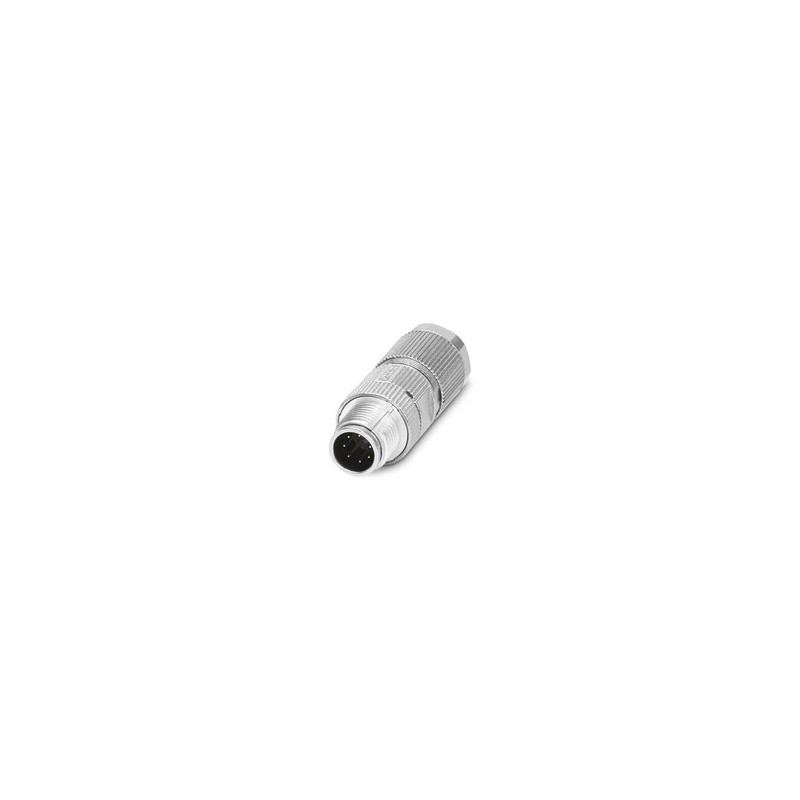

SACC-M12MS-8CT-CM SH 1319940 PHOENIX CONTACT Conector, Universal, 8-polos, apantallado, Conector macho recto..
SACC-M12MS-8CT-CM SH
1319940
PHOENIX_CONTACT
Conector, Universal, 8-polos, apantallado, Conector macho recto M12, codificación: A, Conexión crimpada, material de moleteado: Fundición inyectada de cinc, niquelada, diámetro exterior del cable 4,5 mm ... 7,5 mm, sin contactos engastados
Conectores > Conector redondo, montaje en campo (conector industrial)
Cables, conectores y cajas QUICKON
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Generalidades | IMPORTANTE:Al tender cables respete los radios de curvatura admisibles, ya que fuerzas de curvatura excesivas pueden menoscabar el índice de protección. Alivie las cargas mecánicas antes del conector (p. ej. mediante sujetacables). |
| Tipo de conexión | Conexión crimpada |
| Tipo de producto | Conector circular (lado del cable) |
| Tipo de sensor | Universal |
| Número de polos | 8 |
| Número de salidas de cable | 1 |
| Apantallado | sí |
| Codificación | A |
| Salida de cables | recta |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 3 |
| Esquema de dimensiones |  |
| Longitud | 43 mm |
| Ancho entre caras-Tuerca de unión | 15 mm |
| Ancho entre caras-Contratuerca | 14 mm |
| Dimensiones exteriores | |
| Diámetro exterior | 4,5 mm ... 7,5 mm |
| Carcasa | |
| Diámetro de la caja | 16 mm |
| Clase de inflamabilidad según UL 94 | V0 |
| Material junta | FKM |
| Material cuerpo de agarre | Fundición inyectada de cinc, niquelado |
| Material conexión por tornillo | Fundición inyectada de cinc, niquelada |
| Conexión de conductores | |
| Tipo de conexión | Conexión crimpada |
| Sección de conexión | 0,14 mm² ... 0,34 mm² (flexible) |
| Sección de conexión AWG | 26 ... 22 (flexible) |
| Longitud a desaislar del conductor individual | 4 mm +0,5 mm |
| Par de apriete | 0,4 Nm (Moleteado M12) |
| 4 Nm (Tuerca de apriete con casquillo de acoplamiento) | |
| Tensión transitoria de dimensionamiento | 0,8 kV |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Tensión nominal UN | 30 V AC |
| 30 V DC | |
| Corriente nominal IN | 2 A |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 100 |
| Conexión 1 | |
| Construcción cabecera | Conector macho |
| Salida de cables cabecera | recto |
| Tipo de rosca cabecera | M12 |
| Codificación | A |
| Tipo de señal/categoría | Universal |
| Longitud pelado de conductores individuales | 4 mm +0,5 mm |
| Condiciones ambientales | |
| Índice de protección | IP65 |
| Temperatura ambiente (servicio) | -40 °C ... 85 °C (macho / hembra) |
| Denominación de norma | Conector enchufable M12 |
| Normas/disposiciones | IEC 61076-2-101 |
| Denominación de norma | Choques, vibraciones |
| Normas/disposiciones | EN 50155:2001 |
| Característica | Valor |
|---|---|
| Estilo de contacto (EF001587) | Otros |
| Número de contactos de datos (EF012232) | 0 |
| Número de contactos de potencia (EF012216) | 0 |
| Número de contactos de control (EF012217) | 8 |
| Para cables con un diámetro exterior (EF009475) | 4.5 mm |
| Tipo de carcasa (EF006980) | Recto |
| Corriente nominal In (EF008250) | 2 A |
| Temperatura ambiente (EF002386) | -40 °C |
| Tensión nominal (EF000228) | 30 V |
| Categoría de sobretensión (EF006785) | II |
| Grado de contaminación (EF006786) | 3 |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.14 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.14 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.14 mm² |
| Sección de conductor conectable (EF007343) | 0.14 mm² |
| Ejecución de la conexión eléctrica (EF003961) | Conexión de engarce |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Material de carcasa (EF001596) | Otros |
| Revestimiento de la carcasa (EF001601) | Otros |
| Material del anillo roscado (EF012304) | Otros |
| Mecanismo de bloqueo (EF000208) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Con conductor de protección (EF007468) | No |
| Grado de protección (IP), montado (EF007466) | IP65 |
| Número mín. de ciclos de acoplamiento (EF012212) | 100 |
| Armadura (EF000881) | Sí |
| Con indicación de estado (EF001602) | No |
