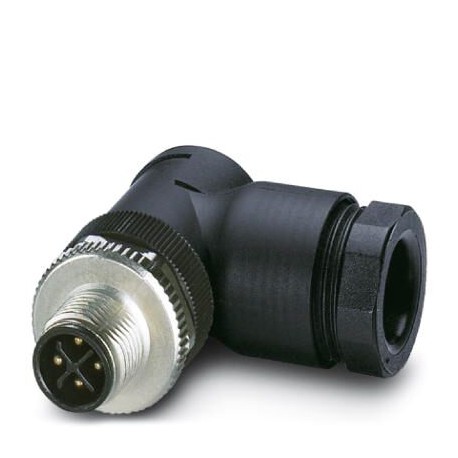

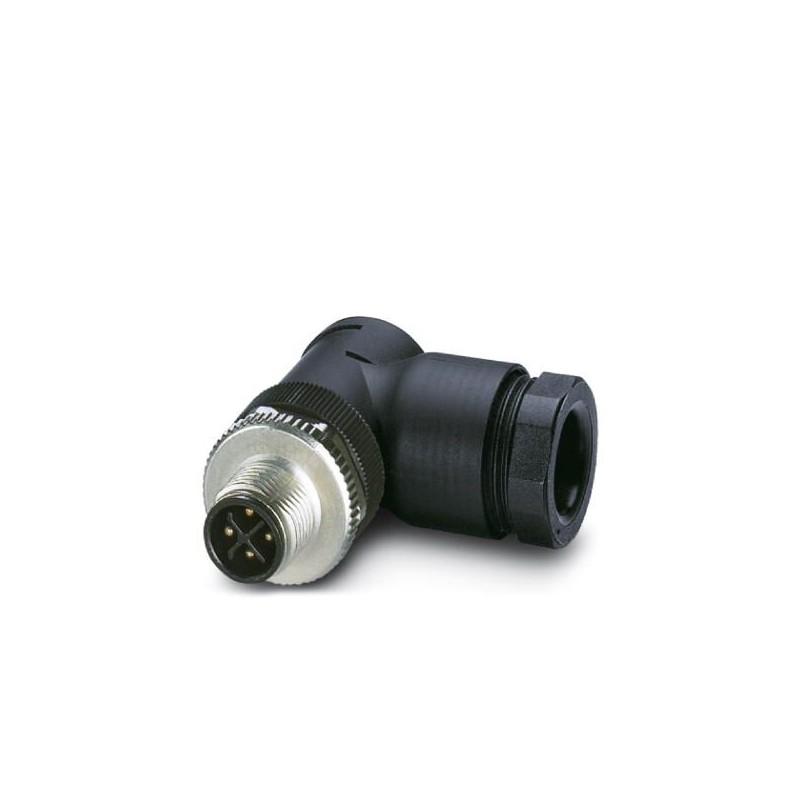

SACC-M12MRS-3PECON-PG 9-M 1107271 PHOENIX CONTACT Conector enchufable de potencia, 4-polos, Conector macho a..
SACC-M12MRS-3PECON-PG 9-M
1107271
PHOENIX_CONTACT
Conector enchufable de potencia, 4-polos, Conector macho acodado M12, Con codificación S, Conexión por tornillo, material de moleteado: Fundición inyectada de cinc, niquelada, prensaestopas Pg9, diámetro exterior del cable 6 mm ... 8 mm, para corriente alterna hasta 12 A / 630 V, Contacto 4 en avance
Cables, conectores y cajas QUICKON
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1107271 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF2CAB - |
| EAN | 4063151008499 |
| Peso por unidad (sin incluir el embalaje) | 22,220 g |
Dimensiones
| Ancho entre caras-Tuerca de unión | 16 mm |
|---|---|
| Diámetro de la caja | 20 mm |
| Longitud | 41 mm |
| Diámetro exterior del cable | 6 mm ... 8 mm |
| Longitud a desaislar de la envoltura | 20 mm |
| Longitud a desaislar del conductor individual | 5 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 85 °C (macho / hembra) |
|---|---|
| Índice de protección | IP67 |
Generalidades
| Observación | Pelar la envoltura del cable 21 mm, pelar el aislamiento del hilo 6 mm, engastar la puntera y después cortarla a 5 mm. Longitud de los hilos con puntera cortada 20 mm. Conectar los hilos y apretar los tornillos de fijación con 0,2 Nm. |
|---|---|
| IMPORTANTE: Al tender cables respete los radios de curvatura admisibles, ya que fuerzas de curvatura excesivas pueden menoscabar el índice de protección. Alivie las cargas mecánicas antes del conector (p. ej. mediante sujetacables). | |
| Corriente de dimensionamiento a 40 °C | 12 A (al utilizar cables de 1,5 mm²) |
| 12 A (a 40 °C) | |
| Tensión de dimensionamiento | 630 V AC |
| Número de polos | 4 |
| Color de la zona de agarre | negro |
| Resistencia de aislamiento | > 10 GΩ |
| Codificación | S - Power |
| Normas/especificaciones | Conector enchufable M12 IEC 61076-2-111 |
| Indicación de estado | No |
| Categoría de sobretensiones | III |
| Grado de polución | 3 |
| Tipo de conexión | Conexión por tornillo |
| Sección de conductor | 0,75 mm² ... 1,5 mm² (sin puntera) |
| 0,75 mm² ... 1,5 mm² (con puntera) | |
| 0,75 mm² ... 1,5 mm² (rígido) | |
| Sección de conductor AWG | 18 ... 16 (sin puntera) |
| 18 ... 16 (con puntera) | |
| Ciclos de enchufe | > 100 |
| Par de apriete | 0,4 Nm (Moleteado M12) |
| 0,8 Nm ... 1 Nm (Tornillo de apriete con caja aérea) | |
| 0,4 Nm (Inserto de machos con carcasa aérea atornillado hasta el tope) | |
| 0,2 Nm (Bornes de tornillo) | |
| Indicaciones de montaje | Los hilos se pueden conectar tanto con como sin punteras |
| El esquema de polos es giratorio para salida de cables en paso de 90° |
Material
| Clase de combustibilidad según UL 94 | V0 |
|---|---|
| Material contacto | CuZn |
| Material superficie del contacto | Au |
| Material soporte de contactos | PA |
| Material cuerpo de agarre | PA |
| Material moleteado | Fundición inyectada de cinc, niquelada |
| Material de la junta | NBR (Sujeción de cable) |
Normas y especificaciones
| Normas/disposiciones | Conector enchufable M12 IEC 61076-2-111 |
|---|---|
| Clase de combustibilidad según UL 94 | V0 |
Clasificaciones
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes |
|
