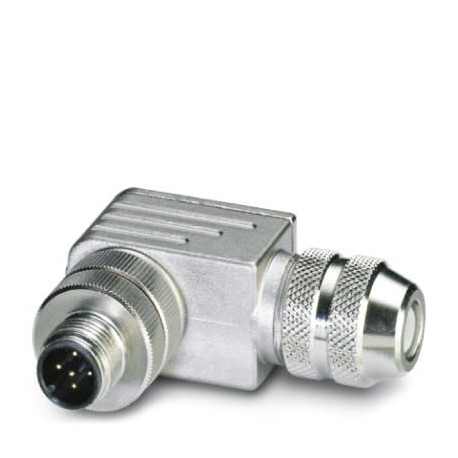

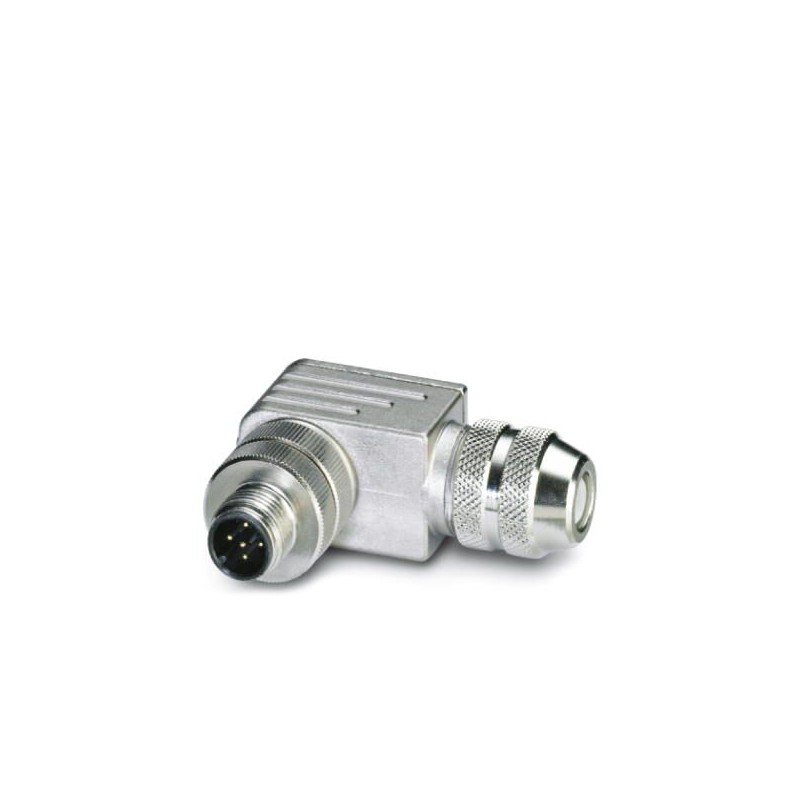

SACC-M12MR-5CON-PG 9-SH ADH 1411893 PHOENIX CONTACT Conector enchufable, de 5 polos, apantallado, conector a..
SACC-M12MR-5CON-PG 9-SH ADH
1411893
PHOENIX_CONTACT
Conector enchufable, de 5 polos, apantallado, conector acodado M12, con codificación A, conexión por tornillo con espárragos, material moleteado: latón, niquelado, prensaestopas Pg9, diámetro exterior del cable 6 mm ... 8 mm
Conectores > Conector redondo, montaje en campo (conector industrial)
Cables, conectores y cajas QUICKON
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1411893 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF2CBA - |
| EAN | 4046356944632 |
| Peso por unidad (sin incluir el embalaje) | 67,000 g |
| Número de tarifa arancelaria | 85366990 |
Dimensiones
| Diámetro exterior del cable | 6 mm ... 8 mm |
|---|---|
| Longitud a desaislar de la envoltura | 40 mm |
| Longitud a desaislar del conductor individual | 5 mm |
Generalidades
| Observación | IMPORTANTE: Al tender cables respete los radios de curvatura admisibles, ya que fuerzas de curvatura excesivas pueden menoscabar el índice de protección. Alivie las cargas mecánicas antes del conector (p. ej. mediante sujetacables). |
|---|---|
| Corriente de dimensionamiento a 40 °C | 4 A |
| Tensión de dimensionamiento | 60 V DC |
| 48 V AC | |
| Número de polos | 5 |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Codificación | A - estándar |
| Normas/especificaciones | Conector enchufable M12 IEC 61076-2-101 |
| Indicación de estado | No |
| Categoría de sobretensiones | II |
| Grado de polución | 3 |
| Tipo de conexión | Conexión por tornillo |
| Sección de conductor | 0,25 mm² ... 0,75 mm² |
| Sección de conductor AWG | 24 ... 18 |
| Ciclos de enchufe | ≥ 50 |
| Par de apriete | 0,4 Nm (Moleteado M12) |
| 0,2 Nm (Bornes de tornillo) | |
| 0,8 Nm ... 1 Nm (Tuerca de apriete con casquillo de acoplamiento) | |
| Inserto de machos con carcasa aérea atornillado hasta el tope | |
| Indicaciones de montaje | Los hilos se pueden conectar tanto con como sin punteras |
| El esquema de polos es giratorio para salida de cables en paso de 90° |
Material
| Clase de combustibilidad según UL 94 | HB |
|---|---|
| Material contacto | CuZn |
| Material superficie del contacto | Au |
| Material soporte de contactos | PA |
| Material cuerpo de agarre | Fundición inyectada de cinc, niquelado |
| Material moleteado | Fundición inyectada de cinc, niquelada |
| Material de la junta | NBR |
Normas y especificaciones
| Normas/disposiciones | Conector enchufable M12 IEC 61076-2-101 |
|---|---|
| Conexión según norma | CUL |
| Clase de combustibilidad según UL 94 | HB |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss
| eCl@ss 10.0.1 | 27440102 |
|---|---|
| eCl@ss 4.0 | 27260700 |
| eCl@ss 4.1 | 27260700 |
| eCl@ss 5.0 | 27260700 |
| eCl@ss 5.1 | 27260700 |
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440102 |
| eCl@ss 8.0 | 27440102 |
| eCl@ss 9.0 | 27440102 |
UNSPSC
| UNSPSC 13.2 | 39121413 |
|---|---|
| UNSPSC 18.0 | 39121413 |
| UNSPSC 19.0 | 39121413 |
| UNSPSC 20.0 | 39121413 |
| UNSPSC 21.0 | 39121413 |
| Característica | Valor |
|---|---|
| Estilo de contacto (EF001587) | Otros |
| Número de contactos de datos (EF012232) | 0 |
| Número de contactos de potencia (EF012216) | 0 |
| Número de contactos de control (EF012217) | 5 |
| Para cables con un diámetro exterior (EF009475) | 6 mm |
| Tipo de carcasa (EF006980) | En ángulo |
| Corriente nominal In (EF008250) | 4 A |
| Temperatura ambiente (EF002386) | -40 °C |
| Tensión nominal (EF000228) | 60 V |
| Categoría de sobretensión (EF006785) | II |
| Grado de contaminación (EF006786) | 3 |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.25 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.25 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.25 mm² |
| Sección de conductor conectable (EF007343) | 0.25 mm² |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Material de recubrimiento del contacto (EF004020) | Oro |
| Material de carcasa (EF001596) | Otros |
| Revestimiento de la carcasa (EF001601) | Otros |
| Material del anillo roscado (EF012304) | Otros |
| Mecanismo de bloqueo (EF000208) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | HB |
| Con conductor de protección (EF007468) | No |
| Grado de protección (IP), montado (EF007466) | IP67 |
| Número mín. de ciclos de acoplamiento (EF012212) | 50 |
| Armadura (EF000881) | Sí |
| Con indicación de estado (EF001602) | No |
