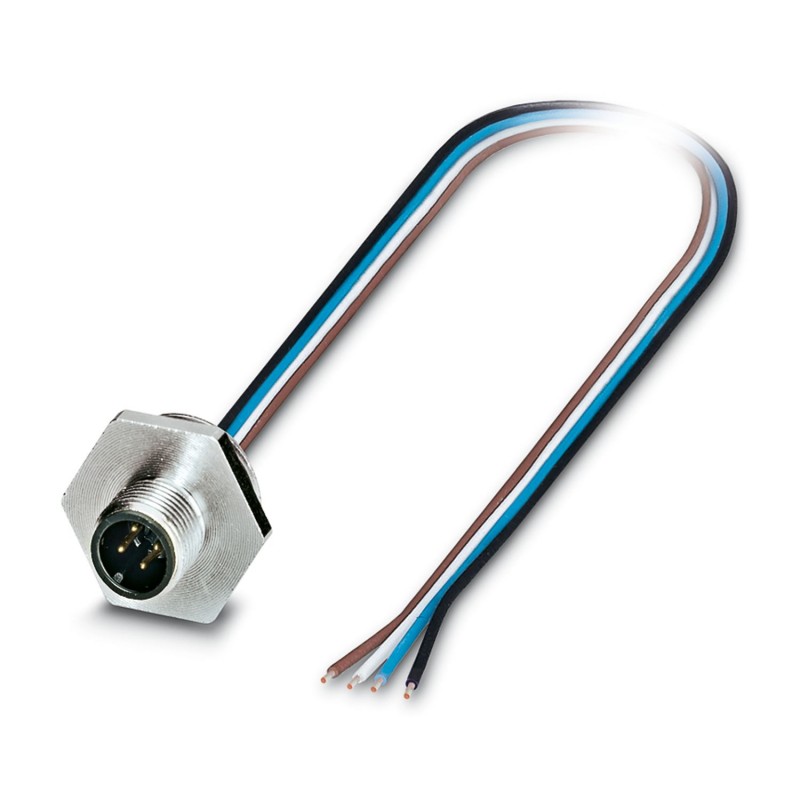

SACC-E-M12MS-4P-M20/0,15VAPROT 1416039 PHOENIX CONTACT Conector enchufable de montaje incorp., 4-polos, Cone..
SACC-E-M12MS-4P-M20/0,15VAPROT
1416039
PHOENIX_CONTACT
50
Conector enchufable de montaje incorp., 4-polos, Conector macho, M12, A - estándar, Montaje paredes delanteras, M20 x 1,5, Hilos trenzados individuales, longitud de cable: 0,15 m
Conect. enchuf. para apar. pared delant., 4-polos, Conector macho, M12, codificación: A, Montaje frontal, M20 x 1,5, Hilos trenzados individuales, Hilo trenzado TPE, El artículo no contiene plomo según la directiva RoHS II sin la excepción 6c (Pb< 0,1 %)
Sensores > Base de conexión para sensores y actuadores
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos técnicos
Notas
| Observación referente al funcionamiento | Los valores eléctricos y mecánicos indicados requieren una pareja de conectores enchufables correctamente montados y bloqueados. Si el conector enchufable está desbloqueado y existe el peligro de contaminación, debe cerrarse el conector enchufable con un capuchón > IP54. Además, se deben considerar influencias por conductores, líneas o montaje de placas de circuito impreso. |
| Indicación de seguridad | |
| Indicaciones de seguridad | ADVERTENCIA: los conectores no se deben enchufar ni desenchufar bajo carga. La inobservancia y el empleo inadecuado pueden provocar daños materiales y lesiones personales. |
| • ADVERTENCIA: ponga en servicio solo productos en perfecto estado. Se debe comprobar periódicamente la presencia de daños en los productos. Retire inmediatamente los productos defectuosos. Sustituya los productos dañados. No es posible repararlos. | |
| • ADVERTENCIA: solo el personal cualificado especializado en electrotecnia puede instalar y utilizar el producto, siempre teniendo en cuenta las siguientes indicaciones de seguridad. El personal especializado debe estar familiarizado con los fundamentos de la electrotecnia. Debe ser capaz de identificar y evitar peligros. El símbolo correspondiente del embalaje indica que para la instalación y el funcionamiento se precisa personal especializado en electrotecnia. | |
| • Los productos son aptos para los ámbitos de aplicación de la construcción de equipos eléctricos, sistemas de control e instalaciones. | |
| • En caso de empleo de los conectores en exteriores, se deben proteger especialmente frente a las influencias del entorno. | |
| • Los productos confeccionados no se pueden manipular ni abrir de forma no autorizada. | |
| • Emplee solo conectores de acoplamiento que cumplan los datos técnicos de las normas indicadas (p. ej. las indicadas en los accesorios del producto de la página web en phoenixcontact.com/products). | |
| • El usuario será responsable del empleo del producto directamente junto con productos de otros fabricantes. | |
| • Con tensiones de servicio > 50 V AC, las carcasas de conectores conductoras eléctricamente deben conectarse a tierra | |
| • Al tender el cable, compruebe que la carga de tracción aplicada a los conectores no supere los límites determinados en las normas. | |
| • Tenga en cuenta los datos técnicos correspondientes. Encontrará los datos: o en el producto o en la etiqueta del embalaje o en la documentación suministrada o en la página web phoenixcontact.com/products seleccionando el producto | |
| • Utilice únicamente la herramienta que recomienda Phoenix Contact | |
| • No cierre los conectores enchufados con un capuchón. Encontrará el accesorio adecuado en la sección de accesorios del artículo, en phoenixcontact.com/products | |
| • Compruebe que la tierra funcional o de protección esté correctamente conectada. | |
| • Al agrupar varios circuitos eléctricos en un cable y/o en un conector se aplican las normas VDE 0100/1.97 § 411.1.3.2 y DIN EN 60 204/11.98 § 14.1.3 | |
| • El conector se calienta durante un funcionamiento normal. En función de las condiciones ambientales, podría calentarse además la superficie del conector. En este caso, el usuario será el encargado de colocar las indicaciones de advertencia (p. ej. DIN EN ISO 13732-1:2008-12). | |
Montaje
| Tipo de montaje | Montaje en pared delantera/atornillado |
Propiedades del artículo
| Tipo de producto | Conectores circulares (lado del equipo) |
| Número de polos | 4 |
| Número de salidas de cable | 1 |
| Apantallado | no |
| Codificación | A |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 07 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 3 |
Datos del material
| Clase de inflamabilidad según UL 94 | V0 |
| Material contacto | CuZn |
| Material superficie del contacto | Au |
| Material soporte de contactos | PA 6.6 |
| Material conexión por tornillo | Acero inoxidable |
| Material Conductor | Conductor Cu estañado |
Propiedades eléctricas
| Tensión transitoria de dimensionamiento | 2,5 kV AC |
| Resistencia de contacto | ≤ 3 mΩ |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Tensión nominal UN | 250 V |
| Corriente nominal IN | 4 A |
| Resistencia máx. del conductor | 57,6 mΩ/m |
Datos de conexión
| Conexión de conductores | |
| Tipo de conexión | Hilos trenzados individuales |
| Tipo de conexión del contacto | Macho |
| Sección de conductor | 0,34 mm² |
| Par de apriete | 3 Nm ... 4 Nm (por el lado de montaje) |
Propiedades mecánicas
| Datos mecánicos | |
| Ciclos de enchufe | > 100 |
Conectores
| Conexión 1 | |
| Construcción cabecera | Conector macho |
| Tipo de rosca cabecera | M12 |
| Codificación | A |
Cable/línea
| Longitud del cable | 0,15 m |
| Tipo de cable | Hilo trenzado TPE |
| Diámetro de conductor incl. aislamiento | 1,2 mm ±0,07 mm |
| Conductor individual, color | marrón, blanco, azul, negro |
| Sección de línea | 0,34 mm² |
| Material Conductor | Conductor Cu estañado |
| Construcción del conductor cable de señales | 7x 0,25 mm |
| Línea de señales AWG | 22 |
| Material Aislamiento de conductor | TPE |
| Grosor de pared Aislamiento | 0,21 mm |
| Tensión nominal Cable | 300 V |
| Tensión de prueba Cable | 2000 V AC |
| Resistencia de la línea | ≤ 57,6 mΩ/m |
| Resistencia de aislamiento de la línea | ≥ 20 MΩ*km |
| Temperatura ambiente (servicio) | -40 °C ... 85 °C (cable, disposición fija) |
| -25 °C ... 85 °C (Cable, disposiCión móvil) |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP65/IP67/IP69/IP69K |
| IP65/IP67/IP69K | |
| Temperatura ambiente (servicio) | -25 °C ... 85 °C (macho / hembra) |
| -40 °C ... 85 °C (sin accionamiento mecánico) | |
| -25 °C ... 85 °C (Cable, disposiCión móvil) | |
| -40 °C ... 85 °C (cable, disposición fija) | |
Normas y especificaciones
| M12 | |
| Denominación de norma | Conector M12 |
| Normas/disposiciones | de conformidad con IEC 61076-2-101 |
