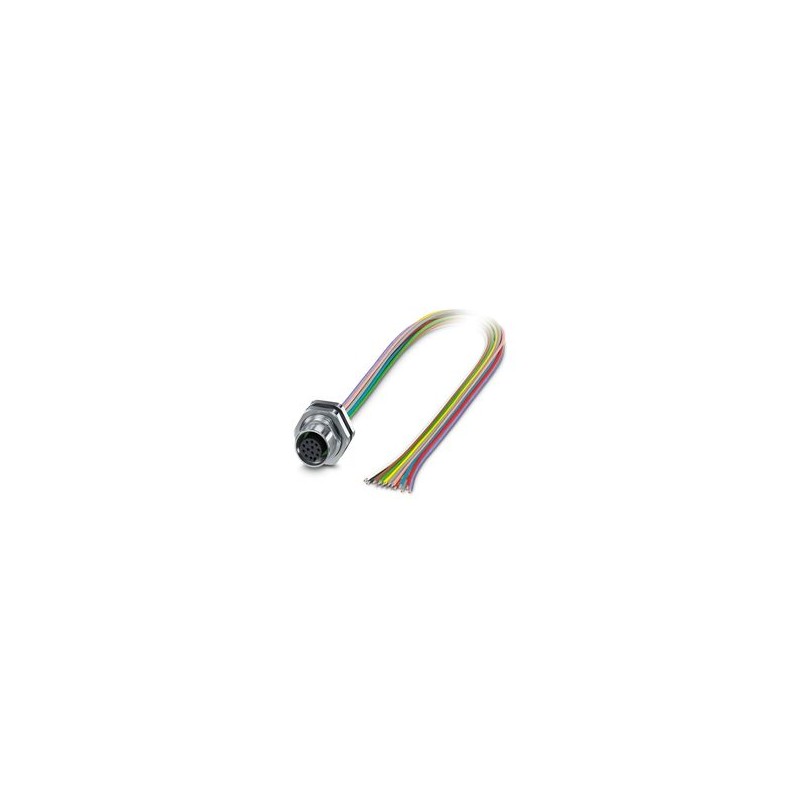

SACC-DSI-M12FS-8P-M16XL/1,5 1571162 PHOENIX CONTACT Conect. enchuf. para apar. pared poster., Universal, 8-p..
SACC-DSI-M12FS-8P-M16XL/1,5
1571162
PHOENIX_CONTACT
1000
Conect. enchuf. para apar. pared poster., Universal, 8-polos, Hembra de conexión, recto, M12-Estándar, A-codificación, a extremo de cable libre, Hilos trenzados individuales, longitud de cable: 1,5 m, 0,25 mm², Hilo trenzado TPE, encapsulado, se espera que este artículo no contenga plomo a partir del segundo trimestre de 2026 de acuerdo con RoHS II sin excepción 6c (Pb <0,1 %), una alternativa sin plomo está disponible previamente a petición
Conect. enchuf. para apar. pared poster., Universal, 8-polos, Hembra de conexión, recto, M12-Estándar, codificación: A, a extremo de cable libre, Montaje en pared trasera, M16 x 1,5, Hilos trenzados individuales, longitud de cable: 1,5 m, 0,25 mm², Hilo trenzado TPE
Conectores > Conductor circular, de montaje (con cable)
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Generalidades | Los valores eléctricos y mecánicos indicados requieren una pareja de conectores enchufables correctamente montados y bloqueados. Si el conector enchufable está desbloqueado y existe el peligro de contaminación, debe cerrarse el conector enchufable con un capuchón > IP54. Además, se deben considerar influencias por conductores, líneas o montaje de placas de circuito impreso. |
| Generalidades | La contratuerca no está incluida en el volumen de suministro |
| Generalidades | Tipo de conexión de contacto Conexión crimpada |
| Tipo de montaje | Montaje trasero M16 x 1,5 Con tuerca plana, limitación de apriete |
| Indicaciones de montaje | Con tuerca plana, limitación de apriete |
| Tipo de conexión | Hilos trenzados individuales |
| Tipo de producto | Conectores circulares (lado del equipo) |
| Tipo de sensor | Universal |
| Número de polos | 8 |
| Número de salidas de cable | 1 |
| Apantallado | no |
| Codificación | A |
| Tipo de rosca | M12 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 3 |
| Clase de inflamabilidad según UL 94 | V0 |
| Material junta | FKM |
| Material contacto | CuZn |
| Material superficie del contacto | Au |
| Material soporte de contactos | PA 6.6 |
| Material conexión por tornillo | Fundición inyectada de cinc, niquelada |
| Material Conductor | Conductor Cu estañado |
| Tensión transitoria de dimensionamiento | 0,8 kV |
| Resistencia de contacto | ≤ 3 mΩ |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Tensión nominal UN | 30 V (AC) |
| 30 V (DC) | |
| Corriente nominal IN | 2 A |
| Resistencia máx. del conductor | 80 mΩ/m |
| Conexión de conductores | |
| Tipo de conexión | Hilos trenzados individuales |
| Tipo de conexión del contacto | Hembra |
| Sección de conductor | 0,25 mm² |
| Par de apriete | 0,8 Nm |
| 1,3 Nm | |
| Datos mecánicos | |
| Ciclos de enchufe | > 100 |
| Conexión 1 | |
| Construcción cabecera | Hembra de conexión |
| Salida de cables cabecera | recto |
| Tipo de rosca cabecera | M12 |
| Tipo de bloqueo cabecera | Estándar |
| Codificación | A |
| Conexión 2 | |
| Construcción cabecera | extremo de cable libre |
| Longitud del cable | 1,5 m |
| Tipo de cable | Hilo trenzado TPE |
| Tipo de señal/categoría | Universal |
| Diámetro de conductor incl. aislamiento | 1,15 mm ±0,07 mm |
| Conductor individual, color | marrón, azul, blanco, gris, rosa, rojo, amarillo, verde |
| Sección de línea | 0,25 mm² |
| Material Conductor | Conductor Cu estañado |
| Construcción del conductor cable de señales | 14x 0,15 mm |
| Línea de señales AWG | 24 |
| Material Aislamiento de conductor | TPE |
| Grosor de pared Aislamiento | 0,21 mm |
| Tensión nominal Cable | 300 V |
| Tensión de prueba Cable | 2000 V AC |
| Resistencia de la línea | ≤ 80 mΩ/m |
| Resistencia de aislamiento de la línea | ≥ 20 MΩ*km |
| Temperatura ambiente (servicio) | -40 °C ... 85 °C (cable, disposición fija) |
| -25 °C ... 85 °C (Cable, disposiCión móvil) |
| Condiciones ambientales | |
| Índice de protección | IP67 |
| IP65/IP67 | |
| Temperatura ambiente (servicio) | -25 °C ... 85 °C (macho / hembra) |
| -40 °C ... 85 °C (sin accionamiento mecánico) | |
| -25 °C ... 85 °C (Cable, disposiCión móvil) | |
| -40 °C ... 85 °C (cable, disposición fija) | |
| Denominación de norma | Conector enchufable M12 |
| Normas/disposiciones | IEC 61076-2-101 |
| Característica | Valor |
|---|---|
| Longitud de cable (EF000536) | 1.5 mm |
| Tipo de contacto de enchufe, exterior (EF005528) | Ninguno |
| Método de montaje (EF000003) | Montaje pared posterior |
| Material de carcasa (EF001596) | Otros |
| Material de aislamiento del conductor (EF000061) | Otros |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura ambiente (EF002386) | 85 °C |
| Temperatura de operatividad (EF002393) | -25 °C |
| Tensión nominal (EF000228) | 30 V |
| Con conexión apantallada (EF002535) | No |
| Rosca (EF012303) | M12 |
| Sección transversal (EF000018) | 0.25 mm² |
| Número mín. de ciclos de acoplamiento (EF012212) | 100 |
| Grado de protección (IP), montado (EF007466) | Otros |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO SENSORES ACTUADORES Y CONECTORES.pdf | 68 Mbytes |
|
