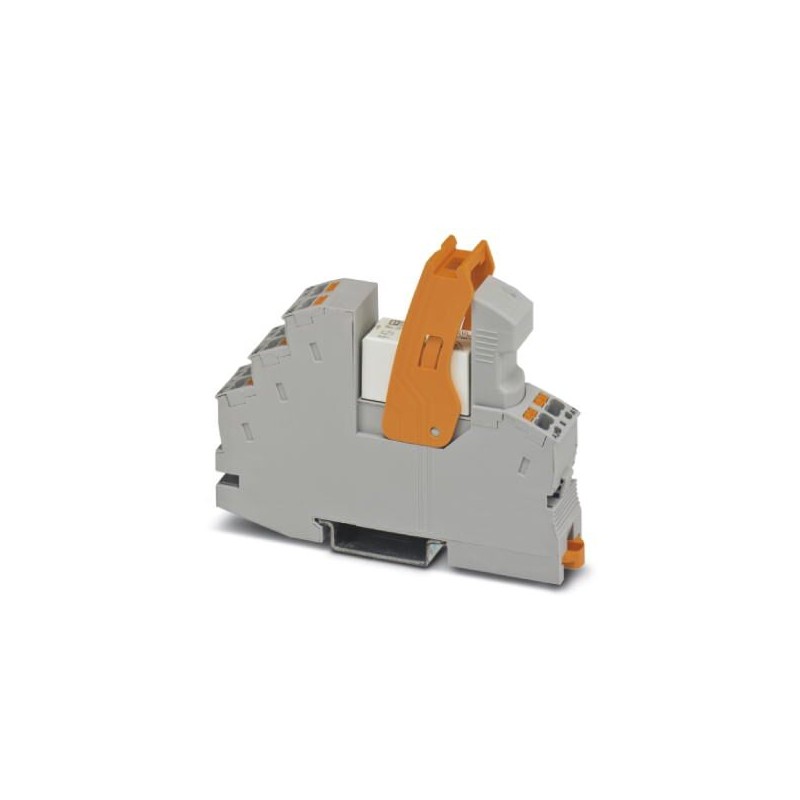

RIF-1-RPT-LDP-24DC/1ICT 1078686 PHOENIX CONTACT Módulo de relé premontado con conexión push-in, compuesto de..
RIF-1-RPT-LDP-24DC/1ICT
1078686
PHOENIX_CONTACT
10
Módulo de relé premontado con conexión push-in, compuesto de: zócalo de relé, relé con contacto de potencia, módulo de indicación/antiparasitario enchufable y brida de sujeción. Tipo de conmutación del contacto: 1 contacto normalmente abierto, corriente de entrada máx. hasta 800 A, tensión de entrada 24 V DC
Relés > Relé de conmutación
relés industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1078686 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | CK6529 - |
| Página del catálogo | Página 336 (C_5_2019) |
| EAN | 4055626792170 |
| Peso por unidad (sin incluir el embalaje) | 69,600 g |
| Número de tarifa arancelaria | 85364110 |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|---|
| Tipo de observación | Observación referente al funcionamiento |
| Observación | Puente enchufable FBS 2-6... para el lado de entrada (A2) y puente enchufable FBS-2-8... para el lado de salida (11/ 21) |
| Se satisface al menos un aislamiento básico respecto a módulos adyacentes en la dirección del carril DIN. En caso de que la aplicación exija requisitos más elevados en cuanto al aislamiento (aislamiento reforzado), debería llevarse a cabo con medidas adecuadas (p. ej. placas separadoras). | |
| La protección contra contactos accidentales del artículo (con tensiones > 25 V AC/60 V DC) debe garantizarla el constructor de la instalación. Se trata de un equipo de montaje sin protección contra contacto directo. |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Máx. Altura de fijación | ≤ 2000 m |
| Índice de protección | RT II (Relé) |
| IP20 (Zócalo de relé) | |
| ≥ IP54 (Lugar de montaje) |
Lado de excitación
| Tensión nominal de entrada UN | 24 V DC |
|---|---|
| Margen de tensión de entrada referido a UN | ver el diagrama |
| Corriente de entrada típica a UN | 18 mA |
| Tiempo de reacción típico | 8 ms |
| Tiempo típico de apertura | 10 ms |
| Tensión de bobina | 24 V DC |
| Circuito de protección | Prot. contra inversión de polaridad Diodo contra inv. de polaridad |
| Diodo de rueda libre Diodo de rueda libre | |
| Indicación de la tensión de servicio | LED amarillo |
| Disipación con condición nominal | 0,43 W |
Lado de contactos
| Tipo de contacto | 1 contacto abierto |
|---|---|
| Tipo de contacto de conmutación | Contacto simple |
| Nota sobre el contacto de conmutación | con contacto en avance de volframio |
| Material del contacto | AgSnO |
| Tensión de conmutación máxima | 250 V AC/DC |
| Tensión mínima de activación | 12 V (para 100 mA) |
| Corriente de conmutación mínima | 100 mA (con 12 V DC) |
| Corriente de conexión máxima | 165 A (20 ms) |
| 800 A (200 µs) | |
| Corriente constante límite | 6 A |
| 10 A (El valor es admisible si se puentean las conexiones 11 y 21, así como las conexiones 14 y 24.) | |
| Potencia de ruptura (carga óhmica) máxima | 264 W (con 24 V DC, tener en cuenta el derating de los contactos) |
| 58 W (con 48 V DC) | |
| 48 W (con 60 V DC) | |
| 50 W (con 110 V DC) | |
| 80 W (con 220 V DC) | |
| 2750 VA (con 250 V DC, tener en cuenta el derating de los contactos) | |
| Potencia de ruptura mínima | 1200 mW |
| Capacidad de ruptura | 2 A (Con 24 V, DC13) |
| 0,2 A (Con 110 V, DC13) | |
| 0,2 A (Con 250 V, DC13) | |
| 6 A (Con 24 V, AC15) | |
| 6 A (Con 120 V, AC15) | |
| 6 A (Con 250 V, AC15) |
Generalidades
| Tensión de prueba Bobina de relé/contacto de relé | 4 kV AC (50 Hz, 1 min) |
|---|---|
| Modo operativo | Tiempo de trabajo 100 % |
| Vida útil mecánica | 3x 107periodicidades de cambio de estado |
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineables sin separación |
Datos de conexión
| Denominación Conexión | Lado de excitación |
|---|---|
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 8 mm |
| Sección de conductor rígido | 0,14 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 1,5 mm² |
| 0,14 mm² ... 1,5 mm² (Puntera con manguito de plástico) | |
| 0,14 mm² ... 1 mm² (Puntera con manguito de plástico, dos conductores en el borne doble) | |
| Sección de conductor AWG | 26 ... 16 (rígido) |
| 26 ... 16 (flexible) |
Datos de conexión 2
| Denominación Conexión | Lado de contactos |
|---|---|
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 8 mm |
| Sección de conductor rígido | 0,14 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 1,5 mm² |
| 0,14 mm² ... 1,5 mm² (Puntera con manguito de plástico) | |
| 0,14 mm² ... 1 mm² (Puntera con manguito de plástico, dos conductores en el borne doble) | |
| Sección de conductor AWG | 26 ... 16 (rígido) |
| 26 ... 16 (flexible) |
Normas y especificaciones
| Denominación | Normas / especificaciones |
|---|---|
| Normas/especificaciones | EN 50178 |
| EN 61810-1 | |
| Tensión transitoria de dimensionamiento | 6 kV |
| Aislamiento | Separación segura, aislamiento reforzado |
| Grado de polución | 2 |
| Categoría de sobretensión | III |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Contenido del set
Zócalo de relé RIF-1-BPT/2X21 2900931
Zócalo de relé RIF-1..., para relés miniatura de potencia con 1 o 2 contactos inversores o relés de estado sólido de construcción idéntica, conexión "push-in", posibilidad de enchufe para módulos de entrada/antiparasitarios, para el montaje sobre NS 35/7,5
Relé individual REL-MR- 24DC/ 1ICT 2987338
Relé de potencia en miniatura enchufable, con contacto de avance de tungsteno para corrientes de entrada elevadas hasta 800 A Peak, 1 contacto normalmente abierto, tensión de entrada 24 V DC
Módulo enchufable RIF-LDP-12-24 DC 2900939
Módulo enchufable, para el montaje en RIF-1, RIF-2, RIF-3 y RIF-4, con diodo de libre circulación y LED amarillo, polaridad: A1+, A2-, tensión de entrada: 12 ... 24 V DC ±20%
Brida de sujeción RIF-RH-1 2900953
Borne de retención de relé, con función de eyección y alojamiento para material de marcación, adecuado para zócalo de relé RIF-1, para relés miniatura de potencia de 16 mm de alto y relés de estado sólido
Clasificaciones
eCl@ss
| eCl@ss 5.0 | 27371600 |
|---|---|
| eCl@ss 5.1 | 27371600 |
| eCl@ss 6.0 | 27371600 |
| eCl@ss 7.0 | 27371601 |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Dispositivo completo con zócalo (EF003359) | Sí |
| Con abrazaderas extraíbles (EF003340) | No |
| Con indicador LED (EF005950) | Sí |
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 19.2 V |
| Tipo de tensión de accionamiento (EF008242) | CC |
| Unidad, polaridad (EF003355) | Polarizado |
| Comportamiento de conmutación del accionamiento (EF003356) | Estable mono |
| Número de contactos normalmente cerrados (EF008255) | 0 |
| Número de contactos normalmente abiertos (EF008256) | 1 |
| Número de contactos inversores (EF008257) | 0 |
| Tipo de contacto de conmutación (EF003358) | Contacto simple |
| Con contactos impulsados positivamente (EF003357) | No |
| Material del inserto de contacto (EF008521) | Otros |
| Material de recubrimiento del contacto (EF004020) | Sin tratamiento |
| Intensidad nominal (EF000001) | 0.018 A |
| Grado de protección (IP) (EF005474) | IP20 |
| Anchura (EF000008) | 16 mm |
| Altura (EF000040) | 96 mm |
| Profundidad (EF000049) | 75 mm |
