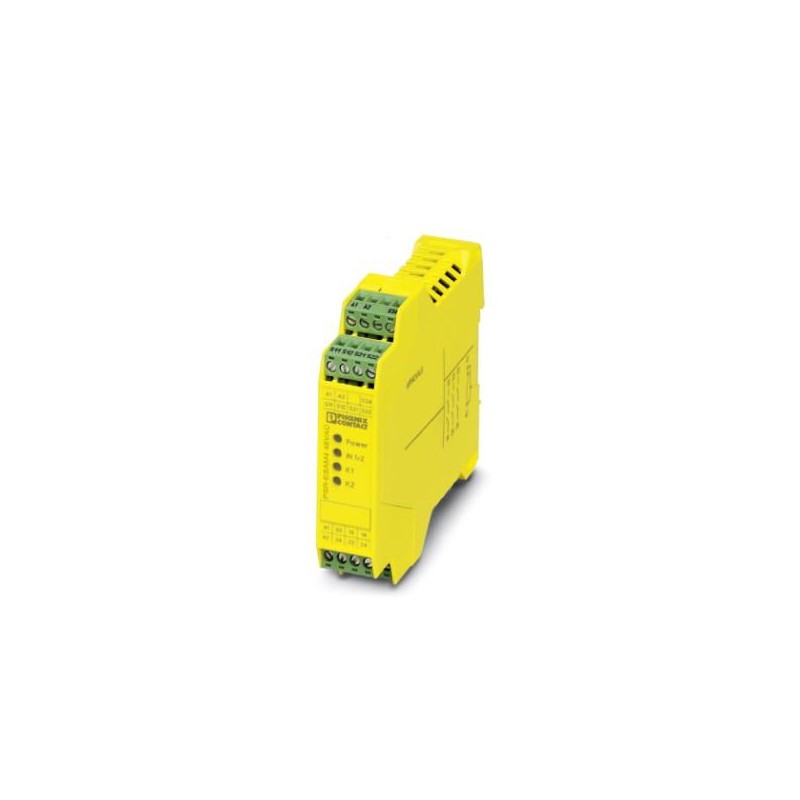

PSR-SCP-42-48UC/ESAM4/3X1/1X2B
2901416
PHOENIX_CONTACT
1
Relé de seguridad para control de parada de emergencia y puerta de protección hasta SIL 3 o cat. 4, PL e según EN ISO 13849, de uno o dos canales , 3 circuitos de disparo, tensión nominal de entrada 42 ... 48 V AC/DC, bornes de tornillo enchufables.
Seguridad y comunicaciones
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 2901416 |
---|---|
Unidad de embalaje | 1 pcs |
Clave de venta | DNA114 - |
Página del catálogo | Página 260 (C_6_2017) |
EAN | 4046356591997 |
Peso por unidad (sin incluir el embalaje) | 238,700 g |
Número de tarifa arancelaria | 85371098 |
País de origen | DE (Alemania) |
Temperatura ambiente (servicio) | -25 °C ... 55 °C |
---|---|
Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Humedad del aire máx. admisible (servicio) | 75 % (En un valor medio, ocasionalmente 85 %, sin condensación) |
Humedad de aire máx. admisible (almacenamiento/transporte) | 75 % (En un valor medio, ocasionalmente 85 %, sin condensación) |
Altura de fijación | ≤ 2000 m (a través de NN) |
Tensión de alimentación asignada del circuito de control US | |
---|---|
Rango de tensión de entrada | 42 V AC/DC ... 48 V AC/DC |
Margen de tensión de entrada referido a UN | 0,85 ... 1,1 |
Corriente de entrada típica con UN | 95 mA |
Tensión en el circuito de entrada, de arranque y de retorno | ~ 24 V DC |
Tiempo de reacción típico | 40 ms (Inicio man.) |
Tiempo típico de excitación con Us | 330 ms (con activación por A1) |
Tiempo típico de apertura | 90 ms (con activación por A1) |
20 ms (con activación a través de S11/S12 y S21/S22) | |
Simultaneidad entrada 1/2 | ∞ |
Tiempo de recuperación | 1 s |
Indicación de la tensión de servicio | LED verde |
Indicación de estado | LED verde |
Circuito de protección | Prot. contra sobretensiones Varistor 275 VRMS(A1-A2) |
Prot. contra sobretensiones Varistor | |
Frecuencia de conmutación máxima | 0,5 Hz |
Resistencia total de la línea máx. admisible | 50 Ω |
Tipo de contacto | 3 circuitos de intensidad de desbloqueo |
---|---|
1 circuito de señal | |
Material del contacto | AgSnO2, + 0,2 µm Au |
Tensión de conmutación máxima | 250 V AC/DC |
Tensión mínima de activación | 10 V AC/DC |
Corriente constante límite | 6 A (contacto abierto) |
5 A (Contacto cerrado) | |
Corriente de conexión máxima | 6 A |
Corriente mínima de cierre | 10 mA |
Cuadr. Corriente suma | 72 A2(ITH2= I12+ I22+ I32) |
Potencia de ruptura (carga óhmica) máxima | 144 W (24 V DC, t = 0 ms) |
230 W (48 V DC, t = 0 ms) | |
68 W (110 V DC, t = 0 ms) | |
88 W (220 V DC, t = 0 ms) | |
2000 VA (250 V AC, τ = 0 ms) | |
Potencia de ruptura (carga inductiva) máxima | 48 W (24 V DC, τ = 40 ms) |
40 W (48 V DC, τ = 40 ms) | |
35 W (110 V DC, τ = 40 ms) | |
33 W (220 V DC, τ = 40 ms) | |
Potencia de ruptura mínima | 100 mW |
Vida útil mecánica | aprox.107periodicidades de cambio de estado |
Capacidad de ruptura (360 operaciones por hora) | 6 A (24 V DC) |
5 A (230 V AC) | |
Fusible de salida | 10 A gL/gG NEOZED (contacto abierto) |
6 A gL/gG NEOZED (Contacto cerrado) |
Tipo de relé | Relé electromecánico con contactos de conducción forzada según EN 50205 |
---|---|
Tipo de funcionamiento nominal | Tiempo de trabajo 100 % |
Peso neto | 238,7 g |
Posición para el montaje | discrecional |
Tipo de montaje | Montaje sobre carril |
Índice de protección | IP20 |
IP54 | |
Grado de protección mínimo del lugar de montaje | IP54 |
Tipo de conexión | Conexión por tornillo |
---|---|
enchufable | sí |
Sección de conductor rígido mín. | 0,2 mm² |
Sección de conductor rígido máx. | 2,5 mm² |
Sección de conductor flexible mín. | 0,2 mm² |
Sección de conductor flexible máx. | 2,5 mm² |
Sección de conductor AWG mín. | 24 |
Sección de conductor AWG máx. | 12 |
Categoría de parada | 0 |
---|---|
Denominación | IEC 61508 - alta demanda |
Safety Integrity Level (SIL) | 3 |
Denominación | IEC 61508 - baja demanda |
Safety Integrity Level (SIL) | 3 |
Denominación | EN ISO 13849 |
Performance Level (PL) | e |
Categoría | 4 |
Denominación | EN 62061 |
Safety Integrity Level Claim Limit (SIL CL) | 3 |
Denominación | EN 50156 |
Safety Integrity Level (SIL) | 3 |
Denominación | Líneas de fuga y espacios de aire entre los circuitos |
---|---|
Normas/especificaciones | DIN EN 50178/VDE 0160 |
Tensión de aislamiento de dimensionamiento | 250 V AC |
Tensión transitoria de dimensionamiento / aislamiento | 4 kV/aislamiento de base (separación segura, aislamiento reforzado y 6 kV entre A1-A2/lógica/circuitos disparo y señalización). |
Grado de polución | 2 |
Categoría de sobretensiones | III |
Choque | 15g |
Vibración (servicio) | 10 Hz ... 150 Hz, 2g |
China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
---|---|
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
