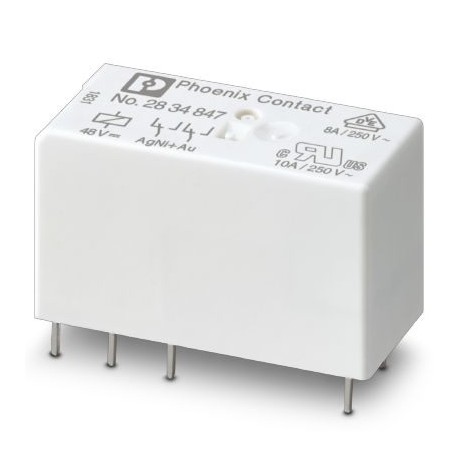

REL-MR- 48DC/21-21AU 2834847 PHOENIX CONTACT Relé de potencia en miniatura enchufable, con contacto de oro m..
REL-MR-48DC/21-21AU
2834847
PHOENIX_CONTACT
10
Producto bajo demanda, no admite devolución.
Relé de potencia en miniatura enchufable, con contacto de oro multicapa, 2 contactos conmutados, tensión de entrada 48 V DC
Relés > Relé de conmutación
relés industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2834847 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | CK6195 - |
| Cantidad de pedido mínima | 10 pcs |
| Página del catálogo | Página 304 (C_5_2017) |
| EAN | 4046356118934 |
| Peso por unidad (sin incluir el embalaje) | 14,950 g |
| Número de tarifa arancelaria | 85364900 |
| País de origen | AT (Austria) |
Lado de excitación
| Tensión nominal de entrada UN | 48 V DC |
|---|---|
| Corriente de entrada típica a UN | 8,7 mA |
| Tiempo de reacción típico | 7 ms |
| Tiempo típico de apertura | 3 ms |
| Resistencia de bobina | 5520 Ω ±10 % (a 20 °C) |
| Disipación con condición nominal | 0,42 W |
Lado de contactos
| Tipo de contacto | 2 contactos conmutados |
|---|---|
| Tipo de contacto de conmutación | Contacto simple |
| Material del contacto | AgNi, dorado duro |
| Tensión de conmutación máxima | 30 V AC |
| 36 V DC | |
| Tensión mínima de activación | 100 mV (para 10 mA) |
| Corriente de conmutación mínima | 1 mA (con 24 V) |
| Corriente de conexión máxima | 50 mA |
| Corriente constante límite | 50 mA |
| Potencia de ruptura (carga óhmica) máxima | 1,2 W (con 24 V DC) |
Lado de contacto (en capa de oro destruida)
| Material del contacto | AgNi |
|---|---|
| Observación | los siguientes valores son válidos con la capa de oro destruida |
| Tensión de conmutación máxima | 250 V |
| Tensión mínima de activación | 5 V (para 10 mA) |
| Corriente constante límite | 8 A |
| Corriente de conexión máxima | 15 A (300 ms) |
| Corriente de conmutación mínima | 10 mA (con 5 V) |
| Potencia de ruptura (carga óhmica) máxima | 190 W (con 24 V DC) |
| 100 W (con 48 V DC) | |
| 60 W (con 60 V DC) | |
| 44 W (con 110 V DC) | |
| 60 W (con 220 V DC) | |
| 2000 VA (Para 250 V AC) | |
| Capacidad de ruptura | 2 A (Con 24 V, DC13) |
| 0,2 A (Con 110 V, DC13) | |
| 0,2 A (Con 250 V, DC13) | |
| 2 A (Con 24 V, AC15) | |
| 2 A (Con 120 V, AC15) | |
| 2 A (Con 250 V, AC15) |
Generalidades
| Tensión de prueba Bobina de relé/contacto de relé | 5 kV AC (50 Hz, 1 min) |
|---|---|
| Tensión de prueba Contacto de relé/Contacto de relé | 2,5 kV AC (50 Hz, 1 min) |
| Modo operativo | Tiempo de trabajo 100 % |
| Índice de protección | RT III (resistente al lavado) |
| Vida útil mecánica | 3x 107periodicidades de cambio de estado |
| Vida útil eléctrica | ver el diagrama |
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineable sin separación (>70 °C ≥ 2,5 mm) |
| Peso neto (SAP) | 14,95 g |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| Normas/especificaciones | IEC 60664 |
| EN 50178 | |
| EN 61810-1 | |
| Aislamiento | Aislamiento básico |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Dispositivo completo con zócalo (EF003359) | No |
| Con abrazaderas extraíbles (EF003340) | No |
| Con indicador LED (EF005950) | No |
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 31.2 V |
| Tipo de tensión de accionamiento (EF008242) | CC |
| Unidad, polaridad (EF003355) | Sin polaridad |
| Comportamiento de conmutación del accionamiento (EF003356) | Estable mono |
| Número de contactos normalmente cerrados (EF008255) | 0 |
| Número de contactos normalmente abiertos (EF008256) | 0 |
| Número de contactos inversores (EF008257) | 2 |
| Tipo de contacto de conmutación (EF003358) | Contacto simple |
| Con contactos impulsados positivamente (EF003357) | No |
| Material del inserto de contacto (EF008521) | Otros |
| Material de recubrimiento del contacto (EF004020) | Oro |
| Intensidad nominal (EF000001) | 0.0087 A |
| Grado de protección (IP) (EF005474) | Otros |
| Anchura (EF000008) | 12.7 mm |
| Altura (EF000040) | 29 mm |
| Profundidad (EF000049) | 15.7 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-2834847-REL-MR- 48DC/21-21AU | 176 Kbytes |
|
