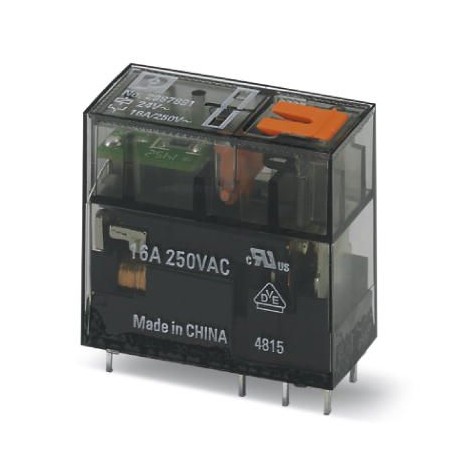

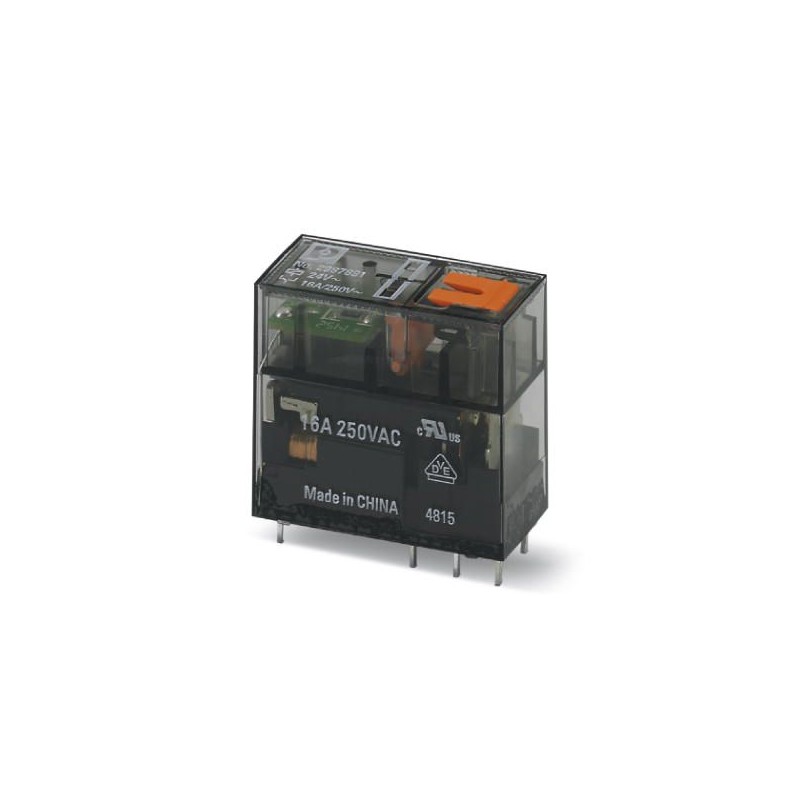

REL-MR- 24AC/21HC/MS 2987891 PHOENIX CONTACT Relé miniatura enchufable, con contacto de potencia, 1 contacto..
REL-MR-24AC/21HC/MS
2987891
PHOENIX_CONTACT
Relé miniatura enchufable, con contacto de potencia, 1 contacto conmutado, tecla de comprobación, indicación mecánica de la posición de conmutación, LED de estado, tensión de entrada 24 V AC
Relés > Relé de conmutación
relés industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2987891 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | CK6195 - |
| Cantidad de pedido mínima | 10 pcs |
| Página del catálogo | Página 306 (C_5_2017) |
| EAN | 4046356481021 |
| Peso por unidad (sin incluir el embalaje) | 18,340 g |
| Número de tarifa arancelaria | 85364190 |
| País de origen | CN (China) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Lado de excitación
| Tensión nominal de entrada UN | 24 V AC |
|---|---|
| Frecuencia de red | 50/60 Hz |
| Corriente de entrada típica a UN | 32 mA |
| Tiempo de reacción típico | 3 ms ... 12 ms (En función de la posición de fase) |
| Margen de tiempo de apertura típico | 2 ms ... 8 ms (En función de la posición de fase) |
| Disipación con condición nominal | 0,77 W |
Lado de contactos
| Tipo de contacto | 1 contacto conmutado |
|---|---|
| Tipo de contacto de conmutación | Contacto simple |
| Material del contacto | AgNi |
| Tensión de conmutación máxima | 250 V AC/DC |
| Tensión mínima de activación | 12 V (para 10 mA) |
| Corriente de conmutación mínima | 10 mA (para 12 V) |
| Corriente de conexión máxima | 32 A (20 ms) |
| Corriente constante límite | 16 A |
| Potencia de ruptura (carga óhmica) máxima | 4000 VA (Para 250 V AC) |
| Capacidad de ruptura | 2 A (Con 24 V, DC13) |
| 3 A (Con 24 V, AC15) | |
| 3 A (Con 120 V, AC15) | |
| 3 A (Con 240 V, AC15) | |
| Carga de motor según UL 508 | 1/2 HP, 120 V AC (contacto normalmente abierto) |
| 1 HP, 240 V AC (contacto normalmente abierto) | |
| 1/3 HP, 120 V AC (contacto normalmente cerrado) | |
| 1/2 HP, 240 V AC (contacto normalmente cerrado) |
Generalidades
| Tensión de prueba Bobina de relé/contacto de relé | 5 kV AC (50 Hz, 1 min) |
|---|---|
| Vida útil mecánica | 5x 106periodicidades de cambio de estado |
| Vida útil eléctrica | ver el diagrama |
| Peso neto (SAP) | 18,34 g |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| Normas/especificaciones | EN 61810-1 |
| VDE 0435-201 | |
| EN 50178 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Dispositivo completo con zócalo (EF003359) | No |
| Con abrazaderas extraíbles (EF003340) | No |
| Con indicador LED (EF005950) | No |
| Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) | 18.7 V |
| Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) | 18.7 V |
| Tipo de tensión de accionamiento (EF008242) | CA |
| Unidad, polaridad (EF003355) | Sin polaridad |
| Comportamiento de conmutación del accionamiento (EF003356) | Estable mono |
| Número de contactos normalmente cerrados (EF008255) | 0 |
| Número de contactos normalmente abiertos (EF008256) | 0 |
| Número de contactos inversores (EF008257) | 1 |
| Tipo de contacto de conmutación (EF003358) | Contacto simple |
| Con contactos impulsados positivamente (EF003357) | No |
| Material del inserto de contacto (EF008521) | Otros |
| Material de recubrimiento del contacto (EF004020) | Sin tratamiento |
| Intensidad nominal (EF000001) | 0.032 A |
| Anchura (EF000008) | 12.7 mm |
| Altura (EF000040) | 29 mm |
| Profundidad (EF000049) | 25 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-2987891-REL-MR- 24AC/21HC/MS | 146 Kbytes |
|
