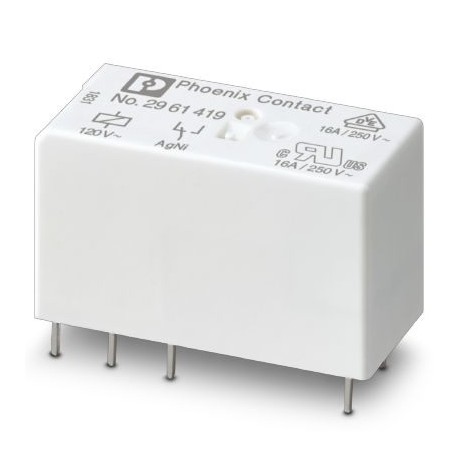

REL-MR-120AC/21HC 2961419 PHOENIX CONTACT Relé de potencia en miniatura enchufable, con contacto de potencia..
REL-MR-120AC/21HC
2961419
PHOENIX_CONTACT
10
Relé de potencia en miniatura enchufable, con contacto de potencia para corrientes constantes elevadas, 1 contacto conmutado, tensión de entrada 120 V AC
relés industriales
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2961419 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | CK6195 - |
| Cantidad de pedido mínima | 10 pcs |
| Página del catálogo | Página 304 (C_5_2017) |
| EAN | 4017918937829 |
| Peso por unidad (sin incluir el embalaje) | 14,900 g |
| Número de tarifa arancelaria | 85364900 |
| País de origen | AT (Austria) |
Ambient conditions
| Temperatura ambiente (servicio) | -40 °C ... 85 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Lado de excitación
| Tensión nominal de entrada UN | 120 V AC |
|---|---|
| Frecuencia de red | 50/60 Hz |
| Corriente de entrada típica a UN | 7 mA (50 Hz) |
| 5 mA (60 Hz) | |
| Tiempo de reacción típico | 3 ms ... 12 ms (En función de la posición de fase) |
| Margen de tiempo de apertura típico | 2 ms ... 9 ms (En función de la posición de fase) |
| Resistencia de bobina | 8100 Ω ±15 % (a 20 °C) |
| Disipación con condición nominal | 0,84 W |
Lado de contactos
| Tipo de contacto | 1 contacto conmutado |
|---|---|
| Tipo de contacto de conmutación | Contacto simple |
| Material del contacto | AgNi |
| Tensión de conmutación máxima | 250 V AC/DC |
| Tensión mínima de activación | 12 V (para 10 mA) |
| Corriente de conmutación mínima | 10 mA (para 12 V) |
| Corriente de conexión máxima | 25 A (20 ms) |
| Corriente constante límite | 16 A |
| Potencia de ruptura (carga óhmica) máxima | 384 W (con 24 V DC) |
| 58 W (con 48 V DC) | |
| 48 W (con 60 V DC) | |
| 50 W (con 110 V DC) | |
| 80 W (con 220 V DC) | |
| 4000 VA (Para 250 V AC) | |
| Capacidad de ruptura | 2 A (Con 24 V, DC13) |
| 0,2 A (Con 110 V, DC13) | |
| 0,2 A (Con 250 V, DC13) | |
| 6 A (Con 24 V, AC15) | |
| 6 A (Con 120 V, AC15) | |
| 6 A (Con 250 V, AC15) | |
| Carga de motor según UL 508 | 1/2 HP, 120 V AC (contacto normalmente abierto) |
| 1 HP, 240 V AC (contacto normalmente abierto) | |
| 1/3 HP, 120 V AC (contacto normalmente cerrado) | |
| 3/4 HP, 240 V AC (contacto normalmente cerrado) | |
| 1/4 HP, 200 ... 250 V AC |
Generalidades
| Tensión de prueba Bobina de relé/contacto de relé | 5 kV AC (50 Hz, 1 min) |
|---|---|
| Modo operativo | Tiempo de trabajo 100 % |
| Índice de protección | RT II (resistente a los líquidos) |
| Vida útil mecánica | 1x 107operaciones |
| Vida útil eléctrica | ver el diagrama |
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineable sin separación (>70 °C ≥ 2,5 mm) |
| Peso neto (SAP) | 14,9 g |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| Normas/especificaciones | IEC 60664 |
| EN 50178 | |
| EN 61810-1 | |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNICA INTERFACE Y EQUIPOS DE CONMUTACION ES.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2961419-REL-MR-120AC/21HC | 173 Kbytes |
|
