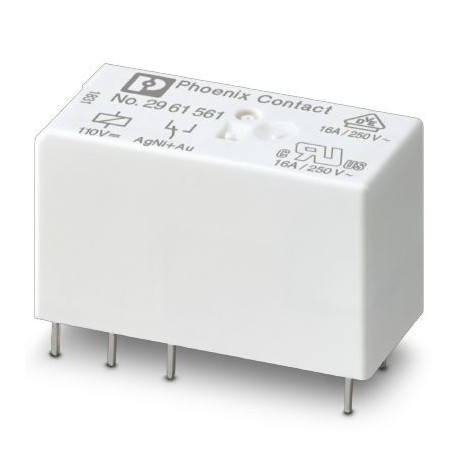

REL-MR-110DC/21HC AU 2961561 PHOENIX CONTACT Relé de potencia en miniatura enchufable, con contacto de oro m..
REL-MR-110DC/21HC AU
2961561
PHOENIX_CONTACT
10
Relé de potencia en miniatura enchufable, con contacto de oro multicapa para corrientes constantes elevadas, 1 contacto conmutado, tensión de entrada 110 V DC
relés industriales
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2961561 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | CK6195 - |
| Cantidad de pedido mínima | 10 pcs |
| Página del catálogo | Página 304 (C_5_2017) |
| EAN | 4017918937959 |
| Peso por unidad (sin incluir el embalaje) | 15,560 g |
| Número de tarifa arancelaria | 85364900 |
| País de origen | AT (Austria) |
Ambient conditions
| Temperatura ambiente (servicio) | -40 °C ... 85 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Lado de excitación
| Tensión nominal de entrada UN | 110 V DC |
|---|---|
| Corriente de entrada típica a UN | 4,1 mA |
| Tiempo de reacción típico | 7 ms |
| Tiempo típico de apertura | 3 ms |
| Resistencia de bobina | 26600 Ω ±15 % (a 20 °C) |
| Disipación con condición nominal | 0,45 W |
Lado de contactos
| Tipo de contacto | 1 contacto conmutado |
|---|---|
| Tipo de contacto de conmutación | Contacto simple |
| Material del contacto | AgNi, dorado duro |
| Tensión de conmutación máxima | 30 V AC |
| 36 V DC | |
| Tensión mínima de activación | 100 mV (para 10 mA) |
| Corriente de conmutación mínima | 1 mA (con 24 V) |
| Corriente de conexión máxima | 50 mA |
| Corriente constante límite | 50 mA |
| Potencia de ruptura (carga óhmica) máxima | 1,2 W (con 24 V DC) |
| Capacidad de ruptura | 2 A (Con 24 V, AC15) |
Lado de contacto (en capa de oro destruida)
| Material del contacto | AgNi |
|---|---|
| Observación | los siguientes valores son válidos con la capa de oro destruida |
| Tensión de conmutación máxima | 250 V |
| Tensión mínima de activación | 12 V (para 10 mA) |
| Corriente constante límite | 16 A |
| Corriente de conexión máxima | 50 A (20 ms) |
| Corriente de conmutación mínima | 10 mA (para 12 V) |
| Potencia de ruptura (carga óhmica) máxima | 384 W (con 24 V DC) |
| 58 W (con 48 V DC) | |
| 48 W (con 60 V DC) | |
| 50 W (con 110 V DC) | |
| 80 W (con 220 V DC) | |
| 4000 VA (Para 250 V AC) | |
| Capacidad de ruptura | 2 A (Con 24 V, DC13) |
| 0,2 A (Con 110 V, DC13) | |
| 0,2 A (Con 250 V, DC13) | |
| 2 A (Con 24 V, AC15) | |
| 2 A (Con 120 V, AC15) | |
| 2 A (Con 250 V, AC15) |
Generalidades
| Tensión de prueba Bobina de relé/contacto de relé | 5 kV AC (50 Hz, 1 min) |
|---|---|
| Modo operativo | Tiempo de trabajo 100 % |
| Vida útil mecánica | 3x 107periodicidades de cambio de estado |
| Vida útil eléctrica | ver el diagrama |
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineable sin separación (>70 °C ≥ 2,5 mm) |
| Peso neto (SAP) | 15,56 g |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| Normas/especificaciones | IEC 60664 |
| EN 50178 | |
| EN 61810-1 | |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNICA INTERFACE Y EQUIPOS DE CONMUTACION ES.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2961561-REL-MR-110DC/21HC AU | 174 Kbytes |
|
