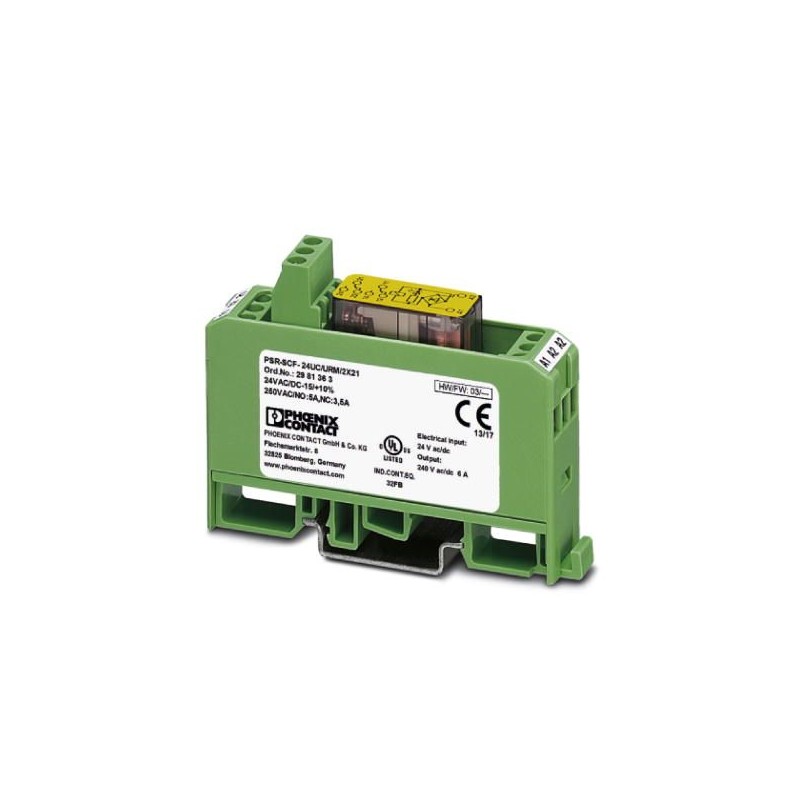

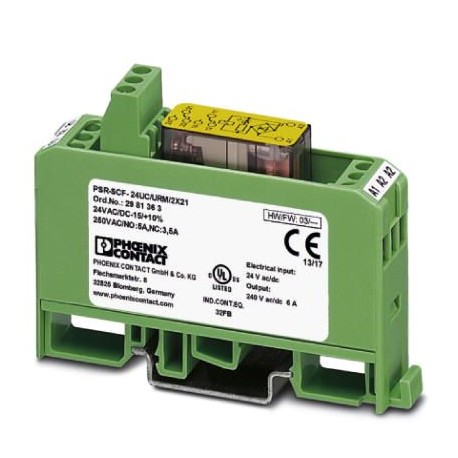

PSR-SCF- 24UC/URM/2X21 2981363 PHOENIX CONTACT Relé de acoplamiento seguro con contactos de conducción forza..
PSR-SCF-24UC/URM/2X21
2981363
PHOENIX_CONTACT
10
Relé de acoplamiento seguro con contactos de conducción forzada, 2 contactos conmutados, de 1 canal, borne de tornillo fijo, ancho: 17,5 mm
Relés > Relé de conmutación
Seguridad y comunicaciones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2981363 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | DNA162 - |
| Página del catálogo | Página 279 (C_6_2017) |
| EAN | 4017918946906 |
| Peso por unidad (sin incluir el embalaje) | 61,820 g |
| Número de tarifa arancelaria | 85364900 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 70 °C |
| Humedad del aire máx. admisible (servicio) | 75 % (En un valor medio, ocasionalmente 85 %, sin condensación) |
| Humedad de aire máx. admisible (almacenamiento/transporte) | 75 % (En un valor medio, ocasionalmente 85 %, sin condensación) |
| Altura de fijación | ≤ 2000 m (a través de NN) |
Datos de entrada
| Tensión de alimentación asignada del circuito de control US | 24 V AC/DC -15 % / +10 % |
|---|---|
| Corriente de alimentación de control de dimensionamiento IS | típ. 30 mA |
| Consumo de potencia en US | típ. 0,72 W |
| Corriente de cierre | típ. 350 mA DC (Δt s) |
| típ. 350 mA AC (t = 2 ms con Us) | |
| Tiempo típico de excitación con Us | típ. 10 ms |
| Tiempo típico de apertura | típ. 10 ms |
| Tiempo de recuperación | < 500 ms |
| Indicación de la tensión de servicio | 1 x LED amarillo |
| Frecuencia de conmutación máxima | 0,5 Hz |
| Tiempo de filtro | máx. 1,5 ms (en S12; anchura del impulso de prueba) |
| 7,5 ms (en S12; tasa de impulsos de prueba) | |
| Tasa de impulsos de prueba = 5 x anchura del impulso de prueba |
Datos de salida
| Tipo de contacto | 2 contactos conmutados |
|---|---|
| Material del contacto | AgNi |
| Tensión de conmutación máxima | 230 V AC/DC (Observar la curva de carga) |
| Tensión mínima de activación | 5 V AC/DC |
| Corriente constante límite | 5 A (contacto abierto) |
| 3,5 A (Contacto cerrado) | |
| Corriente de conexión máxima | 6 A |
| Corriente mínima de cierre | 10 mA |
| Cuadr. Corriente suma | 50 A2 |
| Potencia de ruptura (carga óhmica) máxima | 144 W (Contacto normalmente abierto, 24 V DC, τ = 0 ms) |
| 288 W (Contacto normalmente abierto, 48 V DC, τ = 0 ms) | |
| 88 W (Contacto normalmente abierto, 110 V DC, τ = 0 ms) | |
| 110 W (Contacto normalmente abierto, 220 V DC, τ = 0 ms) | |
| 1500 VA (Contacto normalmente abierto, 230 V AC, τ = 0 ms) | |
| Potencia mín. de conmutación | min. 50 mW |
| Vida útil mecánica | 10x 106operaciones |
| Capacidad de ruptura según IEC 60947-5-1 | 3 A (24 V (DC13)) |
| 3 A (250 V (AC15)) | |
| Fusible de salida | 6 A gL/gG (contacto abierto) |
| 4 A gL/gG (Contacto normalmente abierto, para aplicaciones de baja demanda) | |
| 4 A gL/gG (Contacto cerrado) |
Generalidades
| Tipo de relé | Relé electromecánico con contactos de conducción forzada según EN 50205 |
|---|---|
| Tipo de funcionamiento nominal | Tiempo de trabajo 100 % |
| Peso neto | 61,82 g |
| Posición para el montaje | vertical u horizontal |
| Tipo de montaje | Montaje sobre carril |
| Índice de protección | IP20 |
| Grado de protección mínimo del lugar de montaje | IP54 |
| Material carcasa | PBT |
| Color carcasa | verde |
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
|---|---|
| enchufable | no |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 12 |
| Longitud a desaislar | 7 mm |
| Rosca de tornillo | M3 |
Parámetros técnicos de seguridad
| Categoría de parada | 0 |
|---|---|
| Denominación | IEC 61508 - alta demanda |
| Safety Integrity Level (SIL) | 1 |
| Denominación | IEC 61508 - baja demanda |
| Safety Integrity Level (SIL) | 1 |
| Denominación | EN ISO 13849 |
| Performance Level (PL) | c |
| Categoría | 1 |
| Safety Integrity Level Claim Limit (SIL CL) | 1 |
Normas y especificaciones
| Denominación | Líneas de fuga y espacios de aire entre los circuitos |
|---|---|
| Normas/especificaciones | DIN EN 50178 |
| Tensión de aislamiento de dimensionamiento | 250 V |
| 250 V | |
| Tensión transitoria de dimensionamiento / aislamiento | 4 kV/aislamiento de base (separación segura, aislamiento reforzado y 6 kV entre circuitos lógicos y de corriente alterna). |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
| Choque | Contacto normalmente abierto: 10 g, contacto normalmente cerrado: 5 g (En caso de carga debida a choque pueden producirse reacciones de contactos con una duración de hasta 1 ms.) |
| Vibración (en servicio) | 10 Hz ... 150 Hz, 2g (En caso de carga debido a vibraciones son posibles reacciones de contactos con una duración de hasta 1 ms.) |
| Conformidad | Conformidad CE |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027371102eCl@ss 4.127371102eCl@ss 5.027371901eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Dispositivo completo con zócalo (EF003359) | Sí |
| Con abrazaderas extraíbles (EF003340) | No |
| Con indicador LED (EF005950) | Sí |
| Tipo de tensión de accionamiento (EF008242) | CA/CC |
| Número de contactos normalmente cerrados (EF008255) | 0 |
| Número de contactos normalmente abiertos (EF008256) | 0 |
| Número de contactos inversores (EF008257) | 2 |
| Con contactos impulsados positivamente (EF003357) | No |
| Intensidad nominal (EF000001) | 0.03 A |
| Grado de protección (IP) (EF005474) | IP20 |
| Anchura (EF000008) | 17.5 mm |
| Altura (EF000040) | 75 mm |
| Profundidad (EF000049) | 60.5 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX AUTOMATIZACION ES.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2981363-PSR-SCF- 24UC/URM/2X21 | 120 Kbytes |
|
