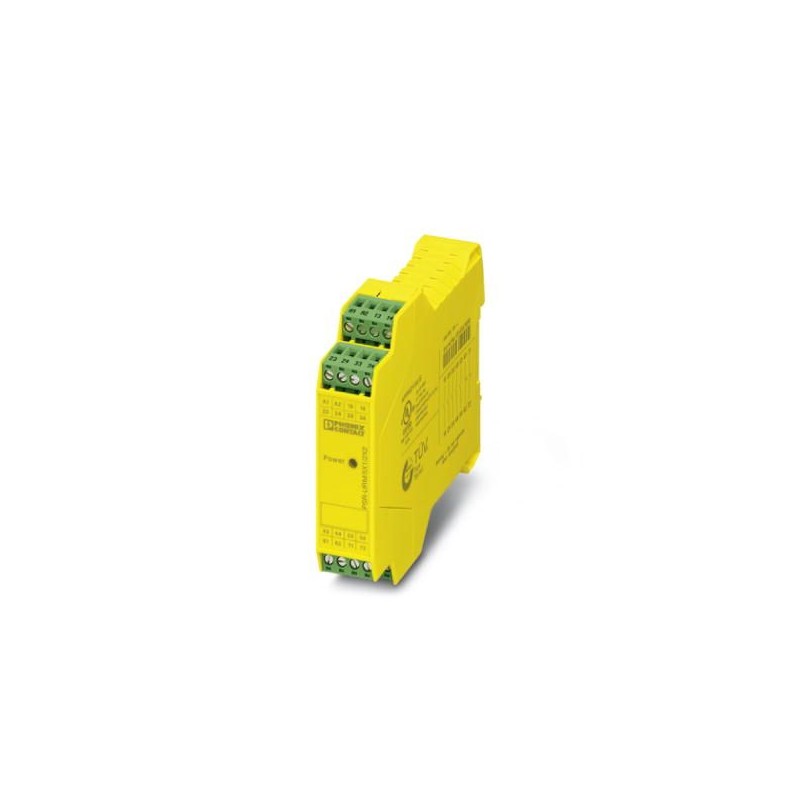

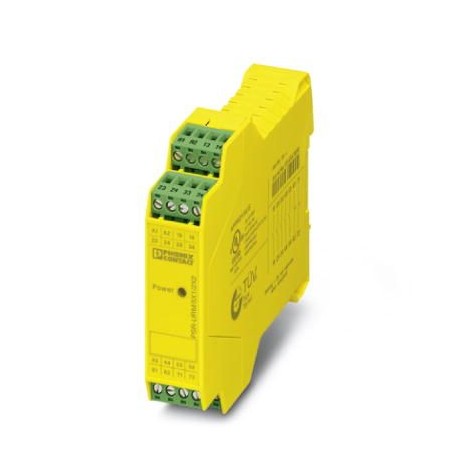

PSR-SCP-120UC/URM/5X1/2X2 2981402 PHOENIX CONTACT Relé de acoplamiento seguro con contactos de conducción fo..
PSR-SCP-120UC/URM/5X1/2X2
2981402
PHOENIX_CONTACT
Relé de acoplamiento seguro con contactos de conducción forzada, 5 contactos normalmente abiertos, 2 contactos normalmente cerrados, de 1 canal, borne de tornillo enchufable, ancho: 22,5 mm
Seguridad y comunicaciones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2981402 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DNA162 - |
| Página del catálogo | Página 277 (C_6_2017) |
| EAN | 4017918944179 |
| Peso por unidad (sin incluir el embalaje) | 150,180 g |
| Número de tarifa arancelaria | 85364900 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 55 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad del aire máx. admisible (servicio) | 75 % (En un valor medio, ocasionalmente 85 %, sin condensación) |
| Humedad de aire máx. admisible (almacenamiento/transporte) | 75 % (En un valor medio, ocasionalmente 85 %, sin condensación) |
| Altura de fijación | ≤ 2000 m (a través de NN) |
Datos de entrada
| Tensión de alimentación asignada del circuito de control US | 120 V AC/DC -20 % ... +10 % |
|---|---|
| Corriente de alimentación de control de dimensionamiento IS | típ. 11 mA |
| Consumo de potencia en US | típ. 1,32 W |
| Corriente de cierre | típ. 600 mA (Δt = 200 µs con Us) |
| Tiempo típico de excitación con Us | típ. 20 ms (con activación por A1) |
| Tiempo típico de apertura | típ. 20 ms (con activación por A1) |
| Tiempo de recuperación | < 500 ms |
| Indicación de la tensión de servicio | 1 x LED verde |
| Circuito de protección | Prot. contra sobretensiones Varistor |
| Frecuencia de conmutación máxima | 0,5 Hz |
Datos de salida
| Tipo de contacto | 5 circuitos de intensidad de desbloqueo |
|---|---|
| 2 circuitos de acuse de recibo | |
| Material del contacto | AgSnO2 |
| Tensión de conmutación máxima | 230 V AC/DC (Observar la curva de carga) |
| Tensión mínima de activación | 5 V AC/DC |
| Corriente constante límite | 6 A (contacto abierto) |
| 3 A (Contacto cerrado) | |
| Corriente de conexión máxima | 6 A |
| Corriente mínima de cierre | 10 mA |
| Cuadr. Corriente suma | 72 A2 |
| Potencia de ruptura (carga óhmica) máxima | 144 W (Contacto normalmente abierto, 24 V DC, τ = 0 ms) |
| 288 W (Contacto normalmente abierto, 48 V DC, τ = 0 ms) | |
| 240 W (Contacto normalmente abierto, 60 V DC, τ = 0 ms) | |
| 110 W (Contacto normalmente abierto, 110 V DC, τ = 0 ms) | |
| 88 W (Contacto normalmente abierto, 220 V DC, τ = 0 ms) | |
| 1380 VA (Contacto normalmente abierto, 230 V AC, τ = 0 ms) | |
| Potencia de ruptura (carga inductiva) máxima | 42 W (Contacto normalmente abierto, 24 V DC, τ = 40 ms) |
| 42 W (Contacto normalmente abierto, 48 V DC, τ = 40 ms) | |
| 42 W (Contacto normalmente abierto, 60 V DC, τ = 40 ms) | |
| 42 W (Contacto normalmente abierto, 110 V DC, τ = 40 ms) | |
| 42 W (Contacto normalmente abierto, 220 V DC, τ = 40 ms) | |
| Potencia mín. de conmutación | min. 50 mW |
| Vida útil mecánica | 10x 106operaciones |
| Capacidad de ruptura (360 operaciones por hora) | 4 A (24 V (DC13)) |
| 4 A (250 V (AC15)) | |
| Capacidad de ruptura según IEC 60947-5-1 | 3 A (24 V (DC13)) |
| 3 A (250 V (AC15)) | |
| Fusible de salida | 10 A gL/gG (contacto abierto) |
| 4 A gL/gG (Contacto normalmente abierto, para aplicaciones de baja demanda) | |
| 6 A gL/gG (Contacto cerrado) |
Generalidades
| Tipo de relé | Relé electromecánico con contactos de conducción forzada según EN 50205 |
|---|---|
| Tipo de funcionamiento nominal | Tiempo de trabajo 100 % |
| Peso neto | 150,18 g |
| Posición para el montaje | vertical u horizontal |
| Tipo de montaje | Montaje sobre carril |
| Índice de protección | IP20 |
| IP54 | |
| Grado de protección mínimo del lugar de montaje | IP54 |
| Material carcasa | PBT |
| Color carcasa | amarillo |
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
|---|---|
| enchufable | sí |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 12 |
| Longitud a desaislar | 7 mm |
| Rosca de tornillo | M3 |
Parámetros técnicos de seguridad
| Categoría de parada | 0 |
|---|---|
| Denominación | IEC 61508 - alta demanda |
| Safety Integrity Level (SIL) | 1 |
| Denominación | IEC 61508 - baja demanda |
| Safety Integrity Level (SIL) | 1 |
| Denominación | EN ISO 13849 |
| Performance Level (PL) | c |
| Categoría | 1 |
| Safety Integrity Level Claim Limit (SIL CL) | 1 |
Normas y especificaciones
| Denominación | Líneas de fuga y espacios de aire entre los circuitos |
|---|---|
| Normas/especificaciones | DIN EN 50178 |
| Tensión de aislamiento de dimensionamiento | 250 V |
| 250 V | |
| Tensión transitoria de dimensionamiento / aislamiento | Aislamiento básico de 4 kV (separación segura de 4 kV, aislamiento reforzado entre A1/A2, 13/14, 23/24, 33/34 a 43/44, 53/54, 61/62, 71/72) |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
| Choque | 15g (en caso de carga debida a choque pueden producirse reacciones de contactos con una duración de hasta 2 ms.) |
| Vibración (en servicio) | 10 Hz ... 150 Hz, 2g (En caso de carga debido a vibraciones son posibles reacciones de contactos con una duración de hasta 1 ms.) |
| Conformidad | Conformidad CE |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027371102eCl@ss 4.127371102eCl@ss 5.027371901eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX AUTOMATIZACION ES.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2981402-PSR-SCP-120UC/URM/5X1/2X2 | 127 Kbytes |
|
