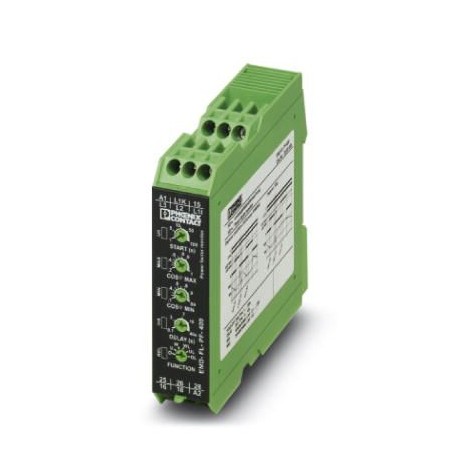

EMD-FL-PF-400 2885809 PHOENIX CONTACT Relé de supervisión para supervisión de cargas (cos ϕ 0,1 ... 1) en re..
EMD-FL-PF-400
2885809
PHOENIX_CONTACT
Relé de supervisión para supervisión de cargas (cos ϕ = 0,1 ... 1) en redes de 1 y 3 fases, carga baja, sobrecarga, Window, memoria de errores, fuente de alimentación de largo alcance, 2 contactos conmutados
Relés > Relé de estado sólido
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2885809 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK4131 - |
| Página del catálogo | Página 270 (C_5_2017) |
| EAN | 4046356100779 |
| Peso por unidad (sin incluir el embalaje) | 168,400 g |
| Número de tarifa arancelaria | 85364900 |
| País de origen | AT (Austria) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
|---|---|
| -25 °C ... 40 °C (corresponde a UL 508) | |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 70 °C |
Datos de entrada
| Tensión nominal de entrada UN | 3 N ~ 415/240 V |
|---|---|
| Rango de tensión de entrada | 40 V AC ... 415 V AC (1(N) ~, carga monofásica) |
| 40 V AC ... 415 V AC (3(N) ~, carga trifásica) | |
| Margen de corriente de entrada | 0,5 A ... 10 A (Bornes de conexión: L1i y L1k) |
| Capacidad de sobrecorriente | 12 A permanentemente |
| Coeficiente de temperatura máximo | ≤ 0,1 %/K |
| Función | Baja carga, sobrecarga, Window |
| Margen de ajuste del retardo de reacción | 0,1 s ... 40 s |
| Margen de ajuste del retardo de arranque | 1 s ... 100 s |
| Precisión básica | ± 5 % (con cos φ= 0,8) |
| Precisión de ajuste | ≤ 5 % (con cos φ= 0,8) |
| Precisión de repetición | ± 1,8 % |
| Tiempo de recuperación | 500 ms |
Lado de contactos
| Tipo de contacto | 2 contactos conmutados sin potencial |
|---|---|
| Tensión de conmutación máxima | 250 V AC (según IEC 60664-1) |
| Potencia de ruptura (carga óhmica) máxima | 750 VA (3 A/250 V AC, módulo alineado, separación ≤ 5 mm) |
| 1250 VA (5 A/250 V AC, módulo no alineado, separación ≥ 5 mm) | |
| Fusible de salida | 5 A (rápido) |
Alimentación
| Tensión de alimentación | 24 V AC ... 240 V AC -15 % ... +10 % |
|---|---|
| 24 V DC ... 240 V DC (-20 % ... +25 %) |
Generalidades
| Vida útil mecánica | aprox. 2x 107periodicidades de cambio de estado |
|---|---|
| Modo operativo | Tiempo de trabajo 100 % |
| Posición para el montaje | discrecional |
| Indicaciones de montaje | sobre carril normalizado NS 35 conforme a EN 60715 |
| Compatibilidad electromagnética | Conformidad con la directiva CEM 2004/108/CE |
| Categoría de sobretensiones | III, aislamiento de base (según EN 50178) |
| Tipo de material aislante Carcasa | Poliamida PA, autoextinguible |
| Color | verde |
| Tensión de aislamiento de dimensionamiento | 300 V (según EN 50178) |
| Conformidad | Conformidad CE |
| UL, EE.UU. / Canadá | UL/C-UL Listed UL 508 |
Datos de conexión
| Sección de conductor flexible mín. | 0,25 mm² |
|---|---|
| Sección de conductor flexible máx. | 2,5 mm² |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Sección de conductor rígido | 0,5 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,25 mm² ... 2,5 mm² |
| Sección de conductor AWG | 20 ... 14 |
| Par de apriete | 1 Nm |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva CEM 2004/108/CE |
|---|---|
| Emisión de interferencias | EN 61000-6-4 |
| Resistencia a interferencias | EN 61000-6-2 |
| Directiva de baja tensión | De conformidad con la directriz NSR 2006/95/CE |
| Conformidad | Conformidad CE |
| UL, EE.UU. / Canadá | UL/C-UL Listed UL 508 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027371105eCl@ss 4.127371105eCl@ss 5.027371801eCl@ss 5.127371800eCl@ss 6.027371800eCl@ss 7.027371806eCl@ss 8.027371806eCl@ss 9.027371806
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO DEL SISTEMA PARA SISTEMAS DE CONTROL PHOENIX ES.pdf | 9 Mbytes |
|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-2885809-EMD-FL-PF-400 | 117 Kbytes |
|
