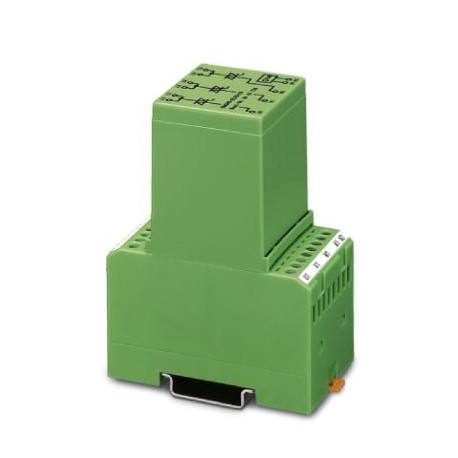

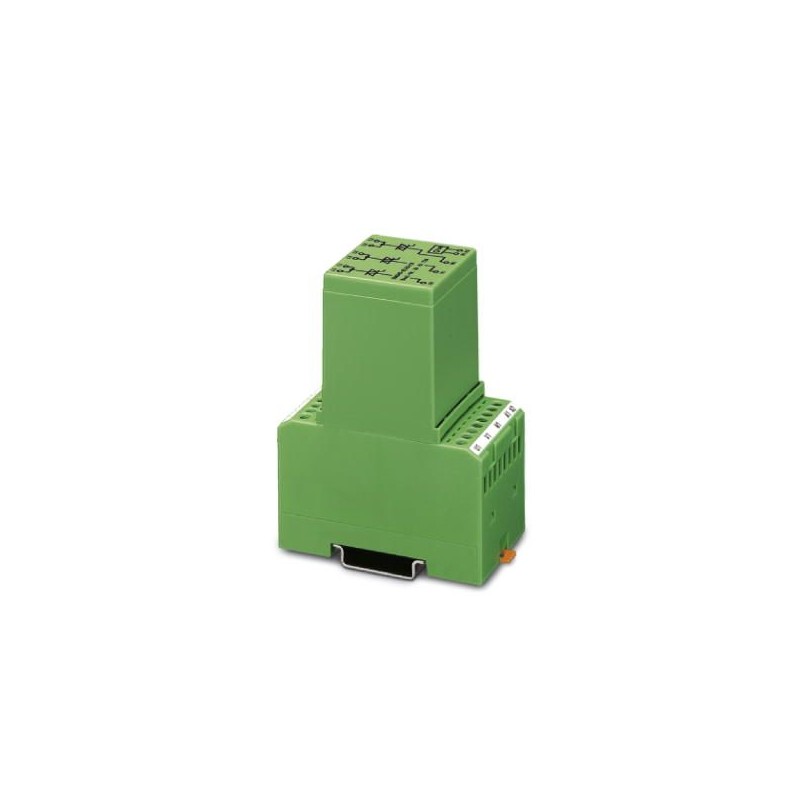

EMG 45-ELR3/1,5 2942739 PHOENIX CONTACT Relé de carga
EMG 45-ELR3/1,5
2942739
PHOENIX_CONTACT
5
Relé de carga
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2942739 |
|---|---|
| Unidad de embalaje | 5 pcs |
| Clave de venta | CK7211 - |
| Página del catálogo | Página 195 (IF_2011) |
| EAN | 4017918080822 |
| Peso por unidad (sin incluir el embalaje) | 144,848 g |
| Número de tarifa arancelaria | 85364900 |
| País de origen | DE (Alemania) |
Datos de entrada
| Denominación Entrada | Entrada de mando derecha/izquierda |
|---|---|
| Corriente de entrada típica a UN | 20 mA |
| Tensión de accionamiento de dimensionamiento UC | 24 V DC |
| Rango de tensión de accionamiento | 19,2 V DC ... 28,8 V DC |
| Margen de tensión referente a UC | 0,8 ... 1,2 |
| Tiempo de reacción en el servicio de carga normal | 20 ms |
| Frecuencia de transmisión | 1 Hz (con carga resistiva) |
| 1 Hz (Con cos φ= 0,5) | |
| Circuito de protección | Prot. contra inversión de polaridad Diodo contra inversión de polaridad en serie |
| Prot. contra sobretensiones | |
| Indicación de estado | LED amarillo |
Datos de salida de la salida de carga
| Denominación Salida | Salida AC |
|---|---|
| Tensión asignada de funcionamiento Ue | 400 V AC |
| Margen de tensión de servicio | 320 V AC ... 440 V AC |
| Rango de corriente de carga | 50 mA ... 1,5 A (véase derating) |
| Corriente de fuga | típ. 7 mA |
| Tensión residual | típ. 1 V |
| Corriente transitoria | 100 A (tp = 10 ms, a 25 °C) |
| Denominación de la protección | Módulo RC |
| Circuito de protección/componente de protección | Módulo RC |
| Denominación de la protección | Prot. contra sobretensiones |
Datos de conexión del circuito de mando
| Denominación Conexión | Circuito de mando |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
Datos de conexión del circuito de utilización
| Denominación Conexión | Circuito de carga |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
Generalidades
| Tensión de prueba entrada/salida | 3,5 kV |
|---|---|
| Posición para el montaje | vertical (carril horizontal) |
| Indicaciones de montaje | Alineable con separación > 20 mm |
| Modo operativo | Tiempo de trabajo 100 % |
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 55 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 70 °C |
| Índice de protección | IP20 |
Normas y especificaciones
| Denominación | Líneas de fuga y espacios de aire entre los circuitos |
|---|---|
| Normas/especificaciones | EN 50178 |
| Aislamiento | Aislamiento básico |
| Denominación | Exigencias para centrales eléctricas |
| Normas CEM | |
| Normas/especificaciones | EN 61000-6-2 |
| EN 61000-6-4 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO DEL SISTEMA PARA SISTEMAS DE CONTROL PHOENIX ES.pdf | 9 Mbytes |
|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-2942739-EMG 45-ELR3/1,5 | 113 Kbytes |
|
