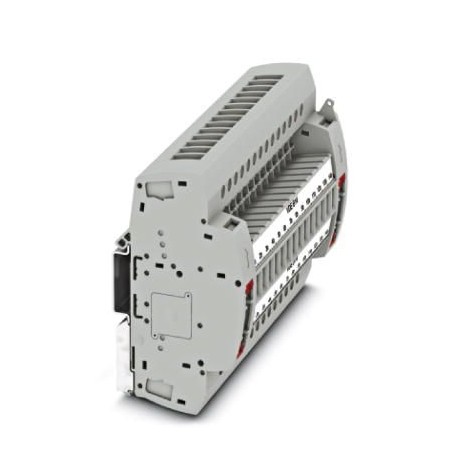

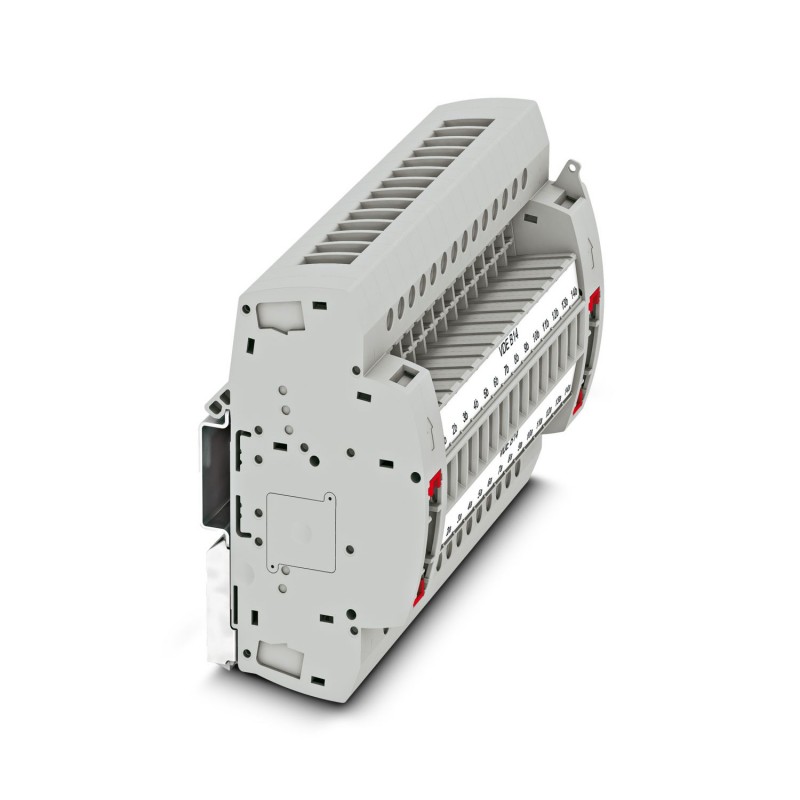

UTRE 6-2/B14 3069427 PHOENIX CONTACT Regleta de clavijas de prueba, con codificación VDE tipo B14, tensión n..
UTRE 6-2/B14
3069427
PHOENIX_CONTACT
Regleta de clavijas de prueba, con codificación VDE tipo B14, tensión nominal: 400 V, número de conexiones: 28, número de polos: 14, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 6 mm², 1er piso, sección: 0,2 mm² - 10 mm², clase de montaje: NS 35/7,5, NS 35/15, color: gris
Bloques de terminales > Adaptador para comprobar bloques de terminales
Conectividad armarios industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Generalidades | Encontrará un diagrama eléctrico detallado en Descargas Varios |
| Tipo de producto | Regleta de clavijas de prueba |
| Número de polos | 14 |
| Paso | 8,2 mm |
| Número de conexiones | 28 |
| Número de filas | 1 |
| Potenciales | 14 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 08 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Tensión transitoria de dimensionamiento | 4 kV |
| Potencia disipada máxima con condición nominal | 1,31 W |
| Tensión transitoria de prueba | 5 kV |
| Número de conexiones por piso | 28 |
| Sección nominal | 6 mm² |
| 1er piso | |
| Rosca de tornillo | M4 |
| Par de apriete | 1,5 ... 1,8 Nm |
| Longitud a desaislar | 10 mm |
| Calibre macho | A5 |
| Conexión según norma | IEC 60947-7-1 |
| Sección de conductor rígido | 0,2 mm² ... 10 mm² |
| Sección de conductor AWG | 24 ... 8 (Convertido según IEC) |
| Sección de conductor flexible | 0,2 mm² ... 10 mm² |
| Sección de cable flexible [AWG] | 24 ... 8 (Convertido según IEC) |
| Sección de cable flexible (puntera sin manguito de plástico) | 0,25 mm² ... 6 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 0,25 mm² ... 6 mm² |
| 2 conductores con la misma sección, rígidos | 0,2 mm² ... 2,5 mm² |
| 2 conductores con la misma sección, flexibles | 0,2 mm² ... 2,5 mm² |
| 2 conductores de igual sección, flexibles con puntera, sin manguito de plástico | 0,25 mm² ... 1,5 mm² |
| 2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico | 0,5 mm² ... 2,5 mm² |
| Corriente de carga máxima | 30 A (con una sección de conductor de 10 mm²) |
| Tensión nominal | 400 V AC/DC |
| Sección nominal | 6 mm² |
| Anchura | 146,7 mm |
| Altura | 100 mm |
| Profundidad | 56,5 mm |
| Profundidad en NS 35/7,5 | 61,8 mm |
| Profundidad en NS 35/15 | 69,3 mm |
| Paso | 8,2 mm |
| Color | gris (RAL 7042) |
| Clase de inflamabilidad según UL 94 | V0 |
| Grupo material aislante | I |
| Material aislante | PA |
| Utilización estática de material aislante en frío | -60 °C |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Emisión de calor calorímetra NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
| Datos mecánicos | |
| Pared lateral abierta | No |
| Condiciones ambientales | |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C) |
| Temperatura ambiente (montaje) | -5 °C ... 70 °C |
| Temperatura ambiente (accionamiento) | -5 °C ... 70 °C |
| Humedad de aire admisible (almacenamiento / transporte) | 30 % ... 70 % |
| Conexión según norma | IEC 60947-7-1 |
| Tipo de montaje | NS 35/7,5 |
| NS 35/15 |
| Característica | Valor |
|---|---|
| Longitud de la tira (EF006824) | 10 mm |
| Tensión nominal (EF000228) | 400 V |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.2 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.25 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.2 mm² |
| Sección de conductor conectable (EF007343) | 0.2 mm² |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Apilamiento (EF006169) | No |
| Número de polos (EF001391) | 14 |
| Medida de rejilla (EF000394) | 8.2 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS PARA CARRIL PHOENIX ES.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-3069427-UTRE 6-2/B14 | 107 Kbytes |
|
