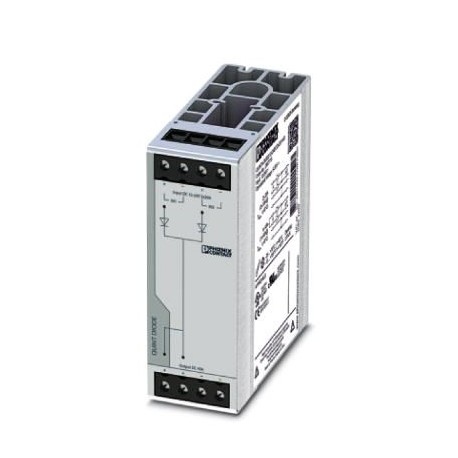

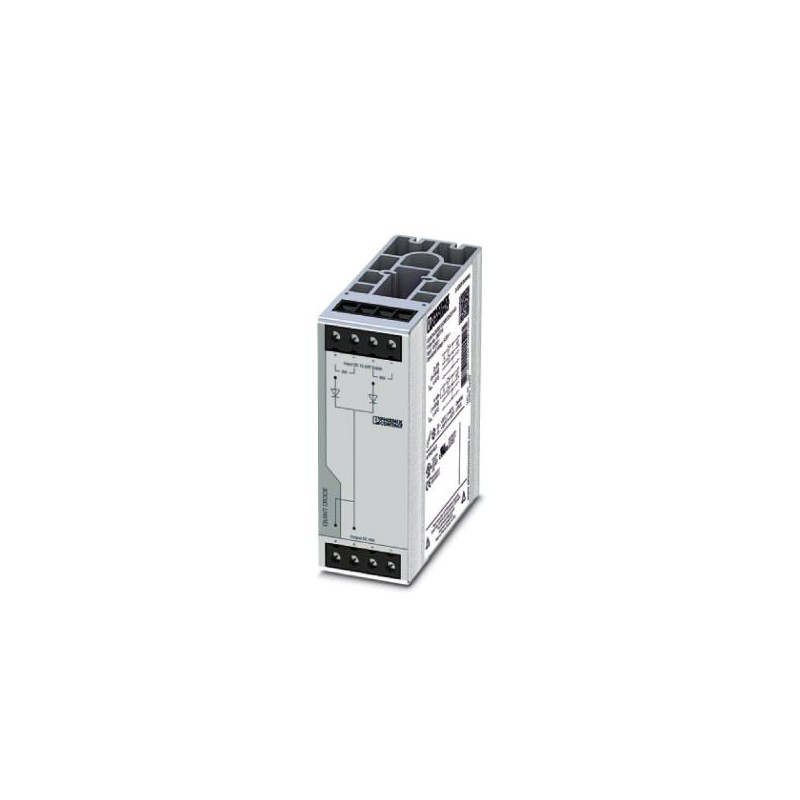

QUINT4-DIODE/12-24DC/2X20/1X40 2907719 PHOENIX CONTACT Módulo de diodos de carril simétrico 12-24 V CC/2x20 ..
QUINT4-DIODE/12-24DC/2X20/1X40
2907719
PHOENIX_CONTACT
Módulo de diodos de carril simétrico 12-24 V CC/2x20 A o 1x40 A. Redundancia continua hasta el consumidor.
Componentes industriales de baja tensión > Componente para circuito de protección
Fuentes alimentación
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2907719 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CMRI43 - |
| Página del catálogo | Página 264 (C_4_2017) |
| EAN | 4055626231211 |
| Peso por unidad (sin incluir el embalaje) | 953,000 g |
| Número de tarifa arancelaria | 85049091 |
| País de origen | CN (China) |
Condiciones ambientales
| Índice de protección | IP20 |
|---|---|
| Temperatura ambiente (servicio) | -40 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad del aire máx. admisible (servicio) | ≤ 95 % (a 25 °C, sin condensación) |
| Clase de clima | 3K3 (según EN 60721) |
| Grado de polución | 2 |
| Altura de montaje | ≤ 2000 m |
Datos de entrada
| Margen de tensión nominal de entrada | 12 V DC ... 24 V DC |
|---|---|
| 12 V DC ... 24 V DC | |
| Rango de tensión de entrada | 10 V DC ... 30 V DC |
| 10 V DC ... 30 V DC | |
| Corriente de entrada nominal | 2x 20 A (-40 °C ... 60 °C) |
| 1x 40 A (-40 °C ... 60 °C) | |
| Corriente máxima de entrada | 2x 30 A (-40 °C ... 40 °C) |
| 1x 60 A (-40 °C ... 40 °C) | |
| Corriente de entrada nominal | 2x 20 A (-25 °C ... 60 °C) |
| 1x 40 A (-25 °C ... 60 °C) | |
| Corriente máxima de entrada | 2x 30 A (-25 °C ... 40 °C) |
| 1x 60 A (-25 °C ... 40 °C) |
Datos de salida
| Gama de tensión de salida | 12 V DC ... 24 V DC |
|---|---|
| Corriente nominal de salida (IN) | 40 A (Aumento de potencia) |
| 20 A (Redundancia) | |
| Derating | 60 °C ... 70 °C (2,5 % / K) |
| Posibilidad de conexión en serie | No |
| Disipación de carga nominal máxima | 10 W (IOUT= 20 A) |
Generalidades
| Peso neto | 0,75 kg |
|---|---|
| Rendimiento | > 97 % |
| Tensión de aislamiento entrada/salida | ensayo de tipo |
| Ensayo individual | |
| Tensión de aislamiento entrada/PE | ensayo de tipo |
| Ensayo individual | |
| Clase de protección | III |
| Índice de protección | IP20 |
| MTBF (IEC 61709, SN 29500) | |
| 40000000 h (40 °C) | |
| Posición para el montaje | Carril horizontal NS 35, EN 60715 |
| Indicaciones de montaje | alineable: PN≥50 %, horizontal 5 mm, al lado de las partes activas 15 mm, vertical 50 mm alineable: PN≥50 %, horizontal 0 mm, arriba vertical 40 mm, abajo vertical 20 mm |
Datos de conexión Entrada
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Sección de conductor rígido mín. | 0,5 mm² |
| Sección de conductor rígido máx. | 16 mm² |
| Sección de conductor flexible mín. | 0,5 mm² |
| Sección de conductor flexible máx. | 16 mm² |
| Sección de cable AWG mín. | 10 |
| Sección de cable AWG máx. | 6 |
| Longitud a desaislar | 10 mm |
| Rosca de tornillo | M4 |
Datos de conexión Salida
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Sección de conductor rígido mín. | 0,5 mm² |
| Sección de conductor rígido máx. | 16 mm² |
| Sección de conductor flexible mín. | 0,5 mm² |
| Sección de conductor flexible máx. | 16 mm² |
| Sección de cable AWG mín. | 10 |
| Sección de cable AWG máx. | 6 |
| Longitud a desaislar | 10 mm |
| Rosca de tornillo | M4 |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
|---|---|
| Directiva de baja tensión | De conformidad con la directriz NSR 2006/95/CE |
| Norma - Seguridad eléctrica | EN 60950-1/VDE 0805 (SELV) |
| Norma - Equipamiento de instalaciones de alta intensidad con aparatos eléctricos | EN 50178/VDE 0160 (PELV) |
| Norma - Tensión baja de protección | IEC 60950-1 (SELV) y EN 60204-1 (PELV) |
| Norma - Separación segura | DIN VDE 0100-410 |
| Norma - Protección contra corrientes corpóreas peligrosas, exigencias básicas para la separación segura de aparatos eléctricos | EN 50178 |
| Homologaciones UL | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location) | |
| Choque | 18 ms, 30g, por dirección en espacio (según IEC 60068-2-27) |
| Vibración (servicio) | < 15 Hz, amplitud ±2,5 mm (según IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 mín. | |
| ATEX | II 3G Ex nA IIC T4 Gc |
| KEMA 10 ATEX 0165X | |
| IECEx | Ex nA IIC T4 Gc |
| IECEx KEM 10.0091 |
Clasificaciones
eCl@ss 4.027040801eCl@ss 4.127040801eCl@ss 5.127371000eCl@ss 6.027371000eCl@ss 7.027371010eCl@ss 8.027371010eCl@ss 9.027371010
| Característica | Valor |
|---|---|
| Función (EF000030) | Otros |
| Tipo de tensión de funcionamiento (EF005294) | CC |
| Voltaje de funcionamiento en CC (EF008208) | 10 V |
| Con indicador LED (EF005950) | No |
