QUINT-PS-100-240AC/24DC/ 5
2938581
PHOENIX_CONTACT
1

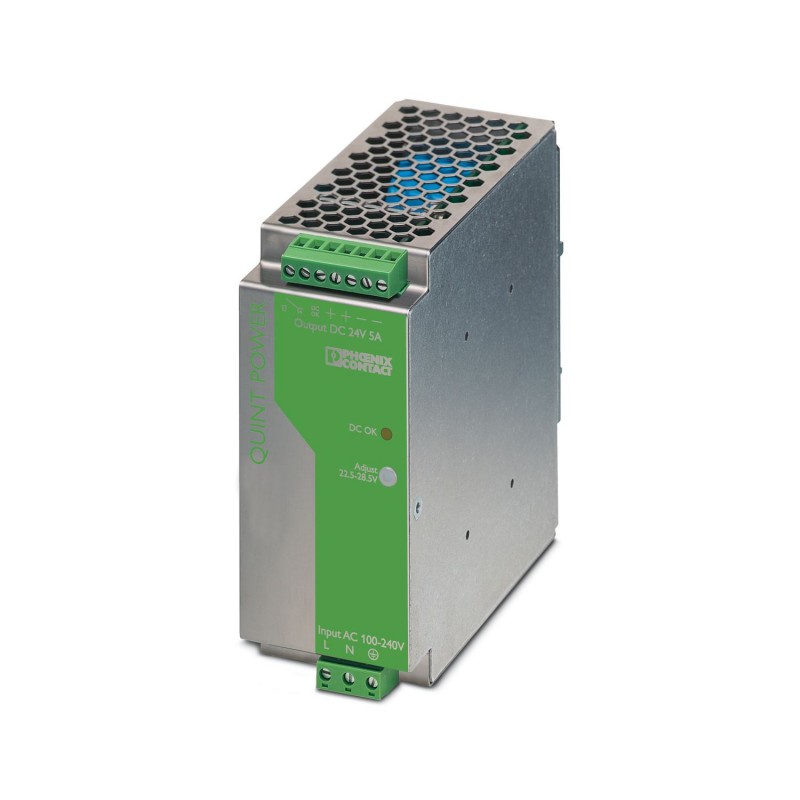

Fuente aliment. carr. simétr., 24 V DC/5 A, conmutada primario, monof.
Fuente de alimentación para carril DIN de 24 V DC/5 A, conmutada en primario, monofásica.En instalaciones nuevas utilice los siguientes artículos: 2904600
Fuentes alimentación
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 2938581 |
---|---|
Unidad de embalaje | 1 pcs |
Clave de venta | CMPP13 - |
Página del catálogo | Página 480 (IF_2007) |
EAN | 4017918890520 |
Peso por unidad (sin incluir el embalaje) | 830,000 g |
Número de tarifa arancelaria | 85044030 |
País de origen | TH (Tailandia) |
Anchura | 55 mm |
---|---|
Altura | 130 mm |
Profundidad | 125 mm |
Anchura en montaje alternativo | 122 mm |
Altura en montaje alternativo | 130 mm |
Profundidad en montaje alternativo | 58 mm |
Índice de protección | IP20 |
---|---|
Temperatura ambiente (servicio) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Humedad del aire máx. admisible (servicio) | 95 % (a 25 °C, sin condensación) |
Grado de polución | 2 |
Margen de tensión nominal de entrada | 100 V AC ... 240 V AC |
---|---|
Rango de tensión de entrada | 85 V AC ... 264 V AC |
90 V DC ... 350 V DC | |
Gama de frecuencias AC | 45 Hz ... 65 Hz |
Gama de frecuencias DC | 0 Hz |
Absorción de corriente | aprox. 1,6 A (120 V AC) |
aprox. 0,84 A (230 V AC) | |
Potencia nominal absorbida | 134 W |
Extracorriente de cierre | < 20 A (típico) |
Puenteo en fallo de red | > 30 ms (120 V AC) |
> 130 ms (230 V AC) | |
Fusible de entrada | 5 A (Lento, interno) |
Selección de fusibles apropiados | 6 A ... 16 A (Característica B, C, D, K) |
Denominación de la protección | Protección contra sobretensiones transitorias |
Circuito de protección/componente de protección | Varistor |
Tensión nominal de salida | 24 V DC ±1 % |
---|---|
Rango de ajuste de la tensión de salida (Uset) | 22,5 V DC ... 28,5 V DC |
Corriente nominal de salida (IN) | 5 A (hasta 60 °C) |
POWER BOOST (IBoost) | 7,5 A |
Derating | 60 °C ... 70 °C (2,5 % / K) |
Posibilidad de conexión en paralelo | Sí, para redundancia y aumento de potencia |
Posibilidad de conexión en serie | Sí |
Resistencia de recirculación | 35 V DC |
Protección contra sobretensión a la salida | ≤ 35 V DC |
Carga capacitiva máxima | Ilimitado |
Limitación de corriente activa | aprox. IBOOST= 7,5 A (en caso de cortocircuito) |
Desviación de regulación | < 1 % (cambio de carga estático 10 % ... 90 %) |
< 2 % (cambio de carga dinámico 10 % ... 90 %) | |
< 0,1 % (cambio de tensión de entrada ±10 %) | |
Ondulación residual | < 10 mVPP(con valores nominales) |
Potencia de salida | 120 W |
Tiempo de conexión típico | < 1 s |
Puntas de conexión Carga nominal | < 30 mVPP(20 MHz) |
Disipación máxima de circuito abierto | < 2 W |
Disipación de carga nominal máxima | < 14 W |
Peso neto | 0,83 kg |
---|---|
Indicación de la tensión de servicio | LED verde |
Rendimiento | > 89 % |
Tensión de aislamiento entrada/salida | 4 kV AC (ensayo de tipo) |
2 kV AC (Ensayo individual) | |
Tensión de aislamiento entrada/PE | 3,5 kV AC (ensayo de tipo) |
2 kV AC (Ensayo individual) | |
Tensión de aislamiento salida/PE | 500 V DC (Ensayo individual) |
Clase de protección | I (con conexión PE) |
Índice de protección | IP20 |
MTBF (IEC 61709, SN 29500) | > 500000 h |
Posición para el montaje | Carril horizontal NS 35, EN 60715 |
Indicaciones de montaje | alineable: horizontal 0 mm, vertical 50 mm |
Tipo de conexión | Conexión por tornillo enchufable |
---|---|
Sección de conductor rígido mín. | 0,2 mm² |
Sección de conductor rígido máx. | 2,5 mm² |
Sección de conductor flexible mín. | 0,2 mm² |
Sección de conductor flexible máx. | 2,5 mm² |
Sección de cable AWG mín. | 24 |
Sección de cable AWG máx. | 12 |
Longitud a desaislar | 7 mm |
Rosca de tornillo | M3 |
Tipo de conexión | Conexión por tornillo enchufable |
---|---|
Sección de conductor rígido mín. | 0,2 mm² |
Sección de conductor rígido máx. | 2,5 mm² |
Sección de conductor flexible mín. | 0,2 mm² |
Sección de conductor flexible máx. | 2,5 mm² |
Sección de cable AWG mín. | 24 |
Sección de cable AWG máx. | 12 |
Longitud a desaislar | 7 mm |
Rosca de tornillo | M3 |
Denominación Salida | DC-OK, activa |
---|---|
Descripción de la salida | UOUT> 0,9 x UN: Señal "high" |
Tensión de conmutación máxima | ≤ 24 V |
Tensión de salida | + 24 V DC (Señal) |
Corriente de conexión máxima | ≤ 40 mA |
Corriente de carga constante | ≤ 40 mA |
Indicación de estado | LED "DC OK" verde |
Observación acerca de la indicación de estado | UOUT< 0,9 x UN: LED parpadea |
Sección de conductor rígido mín. | 0,2 mm² |
Sección de conductor rígido máx. | 2,5 mm² |
Sección de conductor flexible mín. | 0,2 mm² |
Sección de conductor flexible máx. | 2,5 mm² |
Sección de conductor AWG mín. | 24 |
Sección de conductor AWG máx. | 12 |
Par de apriete mín. | 0,5 Nm |
Par de apriete máx. | 0,6 Nm |
Rosca de tornillo | M3 |
Denominación Salida | DC-OK, sin potencial |
Descripción de la salida | Contacto de relé, UOUT> 0,9 x UN: Contacto cerrado |
Tensión de conmutación máxima | ≤ 30 V AC/DC |
Corriente de conexión máxima | ≤ 1 A |
Corriente de carga constante | ≤ 1 A |
Indicación de estado | LED "DC OK" verde |
Compatibilidad electromagnética | Conformidad con la directiva CEM 89/336/CEE |
---|---|
Emisión de interferencias | EN 55011 (EN 55022) |
Resistencia a interferencias | EN 61000-6-2:2005 |
Conexión según norma | CUL |
Normas/especificaciones | EN 61000-4-2 |
Descarga en contacto | 8 kV |
Normas/especificaciones | EN 61000-4-3 |
Gama de frecuencias | 80 MHz ... 2 GHz |
Intensidad del campo de prueba | 10 V/m |
Normas/especificaciones | EN 61000-4-4 |
EN 61000-6-3 | |
EN 61000-4-6 | |
Gama de frecuencias | 0,15 MHz ... 80 MHz |
Tensión | 10 V |
Normas/especificaciones | EN 61000-4-11 |
Norma de seguridad de transformadores | EN 61558-2-17 |
Norma - Seguridad eléctrica | EN 60950-1/VDE 0805 (SELV) |
EN 61558-2-17 | |
Norma - Equipamiento de instalaciones de alta intensidad con aparatos eléctricos | EN 50178/VDE 0160 (PELV) |
Norma - Tensión baja de protección | EN 60950-1 (SELV) |
EN 60204 (PELV) | |
Norma - Separación segura | DIN VDE 0100-410 |
Norma - Protección contra corrientes corpóreas peligrosas, exigencias básicas para la separación segura de aparatos eléctricos | EN 50178 |
Norma - Limitación de corrientes armónicas de la red | EN 61000-3-2 |
Norma - Seguridad de los aparatos | GS (Seguridad Verificada) |
Homologación para la construcción naval | DNV GL (EMC A), ABS |
Homologaciones UL | UL/C-UL Recognized UL 60950-1 |
UL/C-UL Listed UL 508 | |
UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location) | |
Choque | 18 ms, 30g, por dirección en espacio (según IEC 60068-2-27) |
Vibración (servicio) | < 15 Hz, amplitud ±2,5 mm (según IEC 60068-2-6) |
15 Hz ... 150 Hz, 2,3g, 90 mín. | |
Dispositivos de tecnología de información - Seguridad (CB Scheme) | CB-Scheme |
Categoría de polución (EN 62477-1) | III |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Espacio de tiempo para el uso previsto (EFUP): 25 años; |
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
