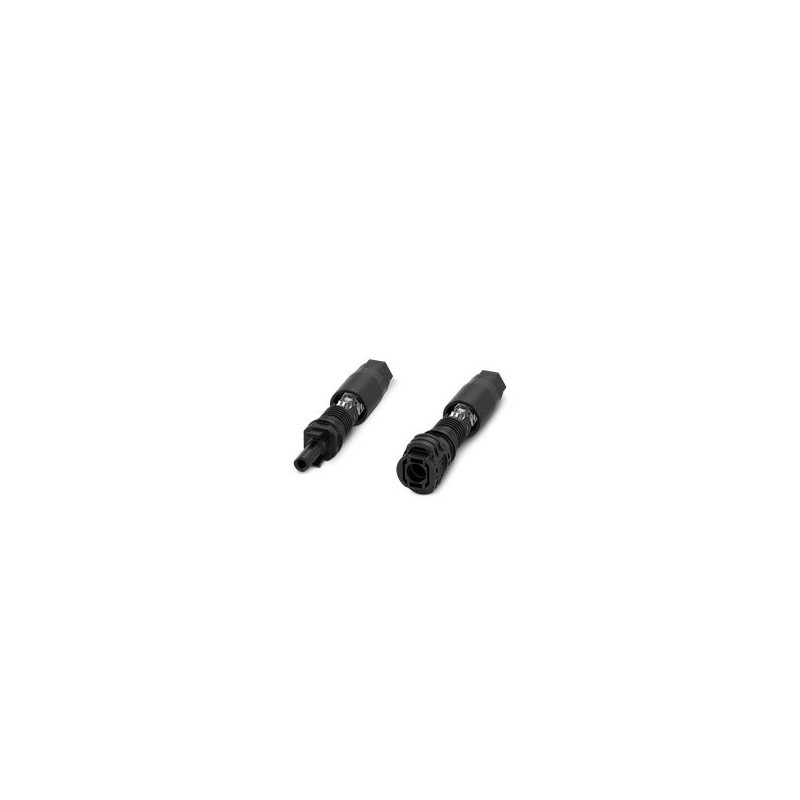

PV-FI-X1F/M-S 4-6 PU1 1533034 PHOENIX CONTACT Conector para fotovoltaica, color: negro, número de polos: 1, ..
PV-FI-X1F/M-S 4-6 PU1
1533034
PHOENIX_CONTACT
Conector para fotovoltaica, color: negro, número de polos: 1, sección mín. de conductor: 4 mm², sección máx. de conductor: 6 mm², tensión nominal: 1500 V DC, corriente asignada: 35 A, Tipo de conexión: Por resorte, diámetro de cable mín.: 5 mm, diámetro de cable máx.: 8 mm
Conector para placa de circuito impreso para aplicaciones de energía fotovoltaica, familia de productos: XLIX, conector, material de la carcasa: PC/PA, color: negro, número de polos: 1, sección de cable mínima: 4 mm², corriente nominal: 35 A, sección de cable máxima: 6 mm², corriente nominal: 40 A, tipo de conexión: muelle, tipo de conmutación del contacto: conector hembra
Conectores > Conector redondo, montaje en campo (conector industrial)
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Indicación de seguridad | |
| Indicaciones de seguridad | • ADVERTENCIA: ponga en servicio solo productos en perfecto estado. Se debe comprobar periódicamente la presencia de daños en los productos. Retire inmediatamente los productos defectuosos. Sustituya los productos dañados. No es posible repararlos. |
| • ADVERTENCIA: solo el personal cualificado especializado en electrotecnia puede instalar y utilizar el producto, siempre teniendo en cuenta las siguientes indicaciones de seguridad. El personal especializado debe estar familiarizado con los fundamentos de la electrotecnia. Debe ser capaz de identificar y evitar peligros. El símbolo correspondiente del embalaje indica que para la instalación y el funcionamiento se precisa personal especializado en electrotecnia. | |
| ADVERTENCIA: los conectores no se deben enchufar ni desenchufar bajo carga. La inobservancia y el empleo inadecuado pueden provocar daños materiales y lesiones personales. | |
| • Los productos son aptos para los ámbitos de aplicación de la construcción de equipos eléctricos, sistemas de control e instalaciones. | |
| • Los productos confeccionados no se pueden manipular ni abrir de forma no autorizada. | |
| • Emplee solo conectores de acoplamiento que cumplan los datos técnicos de las normas indicadas (p. ej. las indicadas en los accesorios del producto de la página web en phoenixcontact.com/products). | |
| • El usuario será responsable del empleo del producto directamente junto con productos de otros fabricantes. | |
| • Con tensiones de servicio > 50 V AC, las carcasas de conectores conductoras eléctricamente deben conectarse a tierra | |
| • Compruebe que la tierra funcional o de protección esté correctamente conectada. | |
| • Tenga en cuenta los datos técnicos correspondientes. Encontrará los datos: o en el producto o en la etiqueta del embalaje o en la documentación suministrada o en la página web phoenixcontact.com/products seleccionando el producto | |
| • Deben tenerse en cuenta las instrucciones de montaje/documentación de Design In del área de descargas de la web del producto en phoenixcontact.com/products. | |
| • No cierre los conectores enchufados con un capuchón. Encontrará el accesorio adecuado en la sección de accesorios del artículo, en phoenixcontact.com/products | |
| • El conector se calienta durante un funcionamiento normal. En función de las condiciones ambientales, podría calentarse además la superficie del conector. En este caso, el usuario será el encargado de colocar las indicaciones de advertencia (p. ej. DIN EN ISO 13732-1:2008-12). | |
| • Utilice los conectores solo completamente enchufados y bloqueados. | |
| • Al tender el cable, compruebe que la carga de tracción aplicada a los conectores no supere los límites determinados en las normas. | |
| • Respete el radio de flexión mínimo del cable. Disponga el cable sin forzarlo. | |
| Tipo de producto | Conector enchufable fotovoltaico |
| Número de polos | 1 |
| Propiedades de aislamiento | |
| Clase de protección | III |
| Grado de polución | 2 |
| Tensión de dimensionamiento (II/2) | 1500 V |
| Tensión transitoria de dimensionamiento | 16 kV |
| Tensión transitoria de dimensionamiento (III/2) | 16 kV |
| Tensión transitoria de dimensionamiento (III/3) | 16 kV |
| Corriente asignada | 35 A |
| Corriente asignada (6,0 mm²) | 40 A |
| Resistencia de contacto | ≤ 0,5 mΩ |
| Tensión nominal UN | 1500 V |
| Tipo de conexión | Por resorte |
| Longitud a desaislar | 15 mm |
| Sección de conductor AWG | (Convertido según IEC) |
| Color | negro |
| Clase de inflamabilidad según UL 94 | V0 |
| Material aislante | PC/PA |
| Superficie contactos | Ag |
| Material contacto | Cu |
| Material superficie del contacto | Sn |
| Tipo de cable | Cables fotovoltaicos |
| Diámetro exterior del cable () | 5 mm ... 8 mm |
| Conductor individual, sección | 4 mm² 6 mm² |
| Fuerza al desenchufar el cable | > 80 N |
| Resistencia al aceite | no |
| Datos mecánicos | |
| Ciclos de enchufe | 50 |
| Condiciones ambientales | |
| Índice de protección | IP66 / IP68 (2 m / 24 h) (Tras la conexión) |
| IP20 (Sin enchufar) | |
| Temperatura ambiente (servicio) | -40 °C ... 85 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Temperatura ambiente (montaje) | -25 °C ... 50 °C |
| Resistencia al aceite | no |
| Resistencia al aceite | no |
| Tipo de conexión | Por resorte |
| Característica | Valor |
|---|---|
| Con conexión apantallada (EF002535) | No |
| Número de polos (EF001391) | 1 |
| Número de contactos de control (EF012217) | 1 |
| Con conexión PE (EF005600) | No |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Número mín. de ciclos de acoplamiento (EF012212) | 50 |
| Temperatura ambiente (EF002386) | 85 °C |
| Temperatura de operatividad (EF002393) | -40 °C |
| Con rosca (EF003723) | Sí |
