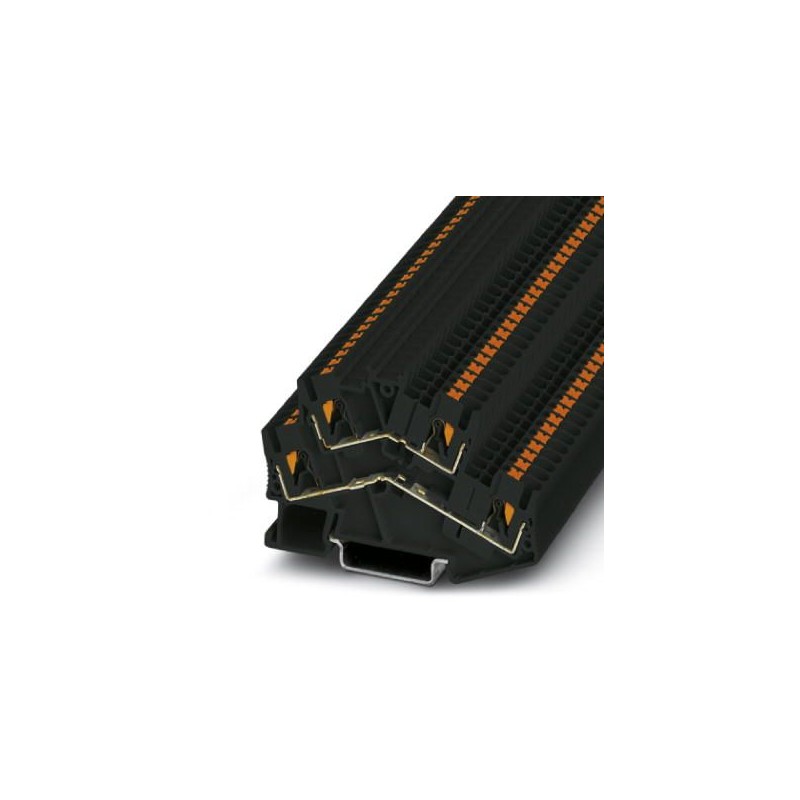

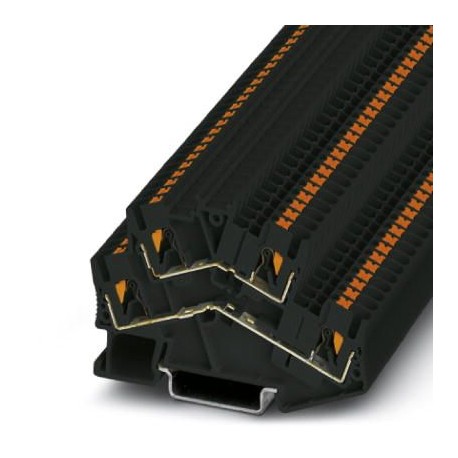

PTTBS 2,5 BK 1037087 PHOENIX CONTACT Borna de doble piso, tensión nominal: 500 V, corriente nominal: 22 A, t..
PTTBS 2,5 BK
1037087
PHOENIX_CONTACT
50
Borna de doble piso, tensión nominal: 500 V, corriente nominal: 22 A, tipo de conexión: Conexión push-in, 1er y 2º piso, Sección de dimensionamiento: 2,5 mm², sección: 0,14 mm² - 4 mm², clase de montaje: NS 35/7,5, NS 35/15, color: negro
Bloques de terminales > Terminal de conexión de paso
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1037087 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | BE2214 - |
| Cantidad de pedido mínima | 50 pcs |
| EAN | 4055626570327 |
| Peso por unidad (sin incluir el embalaje) | 12,400 g |
| Número de tarifa arancelaria | 85369010 |
Generalidades
| Número de pisos | 2 |
|---|---|
| Número de conexiones | 4 |
| Sección nominal | 2,5 mm² |
| Color | negro |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Tensión transitoria de dimensionamiento | 6 kV |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Potencia disipada máxima con condición nominal | 0,77 W (al conectar varios pisos se reproduce el valor) |
| Conexión según norma | IEC 60947-7-1 |
| Corriente nominal IN | 22 A |
| Corriente de carga máxima | 24 A (con una sección de conductor de 4 mm²) |
| Tensión nominal UN | 500 V |
| Pared lateral abierta | Sí |
Datos de conexión
| Tipo de conexión | Conexión push-in |
|---|---|
| Sección de conductor rígido mín. | 0,14 mm² |
| Sección de conductor rígido máx. | 4 mm² |
| Sección de conductor flexible mín. | 0,14 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 26 |
| Sección de conductor AWG máx. | 12 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,14 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 2,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,14 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 2,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 0,5 mm² |
| Longitud de pelado | 8 mm ... 10 mm |
| Calibre macho | A3 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027141121eCl@ss 4.127141121eCl@ss 5.027141120eCl@ss 5.127141120eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
| Característica | Valor |
|---|---|
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.14 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.14 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.14 mm² |
| Corriente nominal In (EF008250) | 22 A |
| Tensión nominal (EF000228) | 500 V |
| Tipo de conexión de eléctrica 1 (EF002526) | Otros |
| Tipo de conexión de eléctrica 2 (EF002527) | Otros |
| Número de pisos (EF002659) | 2 |
| Número de puntos de sujeción por piso (EF002660) | 2 |
| Apto para material del conductor (EF012572) | Aluminio/cobre |
| Método de montaje (EF000003) | Carril de perfil de sombrero 35 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Anchura (EF000008) | 5.2 mm |
| Altura (EF000040) | 78 mm |
| Profundidad (EF000049) | 55 mm |
| Placa de cierre necesaria (EF002525) | Sí |
| Color (EF000007) | Negro |
| Pisos puenteados internamente (EF002661) | No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS PARA CARRIL PHOENIX ES.pdf | 13 Mbytes |
|
