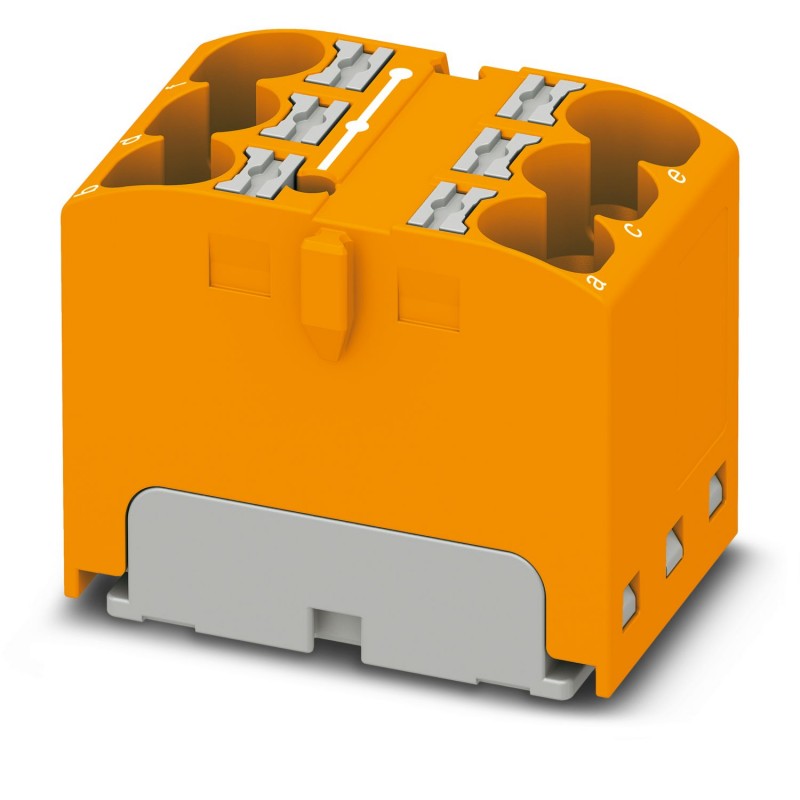

PTFIX 6X4-G OG 3273940 PHOENIX CONTACT Bloque para distribución, puenteado internamente, tensión nominal: 63..
PTFIX 6X4-G OG
3273940
PHOENIX_CONTACT
10
Bloque para distribución, puenteado internamente, tensión nominal: 630 V, corriente nominal: 32 A, tipo de conexión: Conexión push-in, número de conexiones: 6, sección:0,2 mm² - 6 mm², AWG: 24 - 10, anchura: 18,5 mm, altura: 21,7 mm, color: naranja, clase de montaje: pegar
Bloque para distribución, puenteado internamente, tensión nominal: 450 V, corriente nominal: 32 A, número de conexiones: 6, tipo de conexión: Conexión push-in, sección: 0,2 mm² - 6 mm², clase de montaje: pegar, color: naranja
Bloques de terminales > Terminal de conexión de paso
Sistema de bloque FIX
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Observación referente al funcionamiento | los bloques se pueden puentear entre sí mediante el canal de conductores, puentes enchufables adaptados, véanse accesorios |
| Generalidades | |
| Observación | No debe excederse la corriente de carga máxima de los distintos puntos de embornaje. |
| Tipo de producto | Borne de distribución |
| Número de conexiones | 6 |
| Número de filas | 1 |
| Potenciales | 1 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 01 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Tensión transitoria de dimensionamiento | 6 kV |
| Potencia disipada máxima con condición nominal | 1,02 W |
| Número de conexiones por piso | 6 |
| Sección nominal | 4 mm² |
| Sección de dimensionamiento AWG | 12 |
| Longitud de pelado | 10 mm ... 12 mm |
| Calibre macho | A4 |
| Conexión según norma | IEC 60998-2-2 |
| Sección de conductor rígido | 0,2 mm² ... 6 mm² |
| Sección de conductor AWG | 24 ... 10 (Convertido según IEC) |
| Sección de conductor flexible | 0,2 mm² ... 4 mm² |
| Sección de cable flexible [AWG] | 24 ... 12 (Convertido según IEC) |
| Sección de cable flexible (puntera sin manguito de plástico) | 0,2 mm² ... 4 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 0,2 mm² ... 4 mm² |
| 2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico | 0,5 mm² ... 1 mm² |
| Corriente nominal | 32 A |
| Corriente de carga máxima | 63 A |
| Corriente suma máxima | 41 A |
| Tensión nominal | 450 V |
| Sección de conexión directamente enchufable | |
| Sección de conductor rígido | 0,5 mm² ... 6 mm² |
| Sección de cable rígido [AWG] | 20 ... 10 (Convertido según IEC) |
| Sección de cable flexible (puntera sin manguito de plástico) | 0,75 mm² ... 4 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 0,5 mm² ... 4 mm² |
| Anchura | 18,5 mm |
| Altura | 28,6 mm |
| Profundidad | 22,7 mm |
| Color | naranja (RAL 2003) |
| Clase de inflamabilidad según UL 94 | V0 |
| Grupo material aislante | I |
| Material aislante | PA |
| Utilización estática de material aislante en frío | -60 °C |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Emisión de calor calorímetra NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
| Datos mecánicos | |
| Pared lateral abierta | No |
| Fijación en el soporte | |
| Resultado | Prueba aprobada |
| Observación | Si se disponen varios bloques en fila, se recomienda colocar un adaptador de carril DIN debajo el punto de conexión o un elemento de brida entre los bloques. |
| En variantes con 6 o 7 conexiones basta con colocar un adaptador para carril en el centro por cada bloque y un elemento de brida por cada dos bloques. | |
| En caso de uso del adaptador para carril PTFIX-NS35, puede sobresalir como máximo la mitad de un bloque en una fila. | |
| Ensayo de la llama de aguja | |
| Tiempo de actuación | 30 s |
| Resultado | Prueba aprobada |
| Oscilación/ruido de banda ancha | |
| Especificación del ensayo | DIN EN 50155 (VDE 0115-200):2018-05 |
| Espectro | Prueba de durabilidad categoría 2, en el bogie |
| Frecuencia | f1= 5 Hz hasta f2= 250 Hz |
| Nivel ASD | 6,12 (m/s²)²/Hz |
| Aceleración | 3,12g |
| Duración de ensayo por eje | 5 h |
| Direcciones de ensayo | Ejes X, Y y Z |
| Resultado | Prueba aprobada |
| Choque | |
| Especificación del ensayo | DIN EN 50155 (VDE 0115-200):2018-05 |
| Tipo de choque | Semisinusoide |
| Aceleración | 30g |
| Duración del choque | 18 ms |
| Número de choques por dirección | 3 |
| Direcciones de ensayo | Ejes X, Y y Z (pos. y neg.) |
| Resultado | Prueba aprobada |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -35 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.) |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 60 °C (Durante breve tiempo, no más de 24 h, de -60 °C a +70 °C) |
| Temperatura ambiente (montaje) | -5 °C ... 70 °C |
| Temperatura ambiente (accionamiento) | -5 °C ... 70 °C |
| Humedad de aire admisible (servicio) | 20 % ... 90 % |
| Humedad de aire admisible (almacenamiento / transporte) | 30 % ... 70 % |
| Conexión según norma | IEC 60998-2-2 |
| Tipo de montaje | pegar |
| Característica | Valor |
|---|---|
| Corriente nominal In (EF008250) | 32 A |
| Tensión nominal (EF000228) | 450 V |
| Tipo de conexión de eléctrica 1 (EF002526) | Otros |
| Tipo de conexión de eléctrica 2 (EF002527) | Otros |
| Número de puntos de sujeción por piso (EF002660) | 6 |
| Material del cuerpo aislante (EF007543) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Anchura (EF000008) | 18.5 mm |
| Altura (EF000040) | 28.6 mm |
| Profundidad (EF000049) | 22.7 mm |
| Placa de cierre necesaria (EF002525) | No |
| Color (EF000007) | Naranja |
| Pisos puenteados internamente (EF002661) | Sí |
