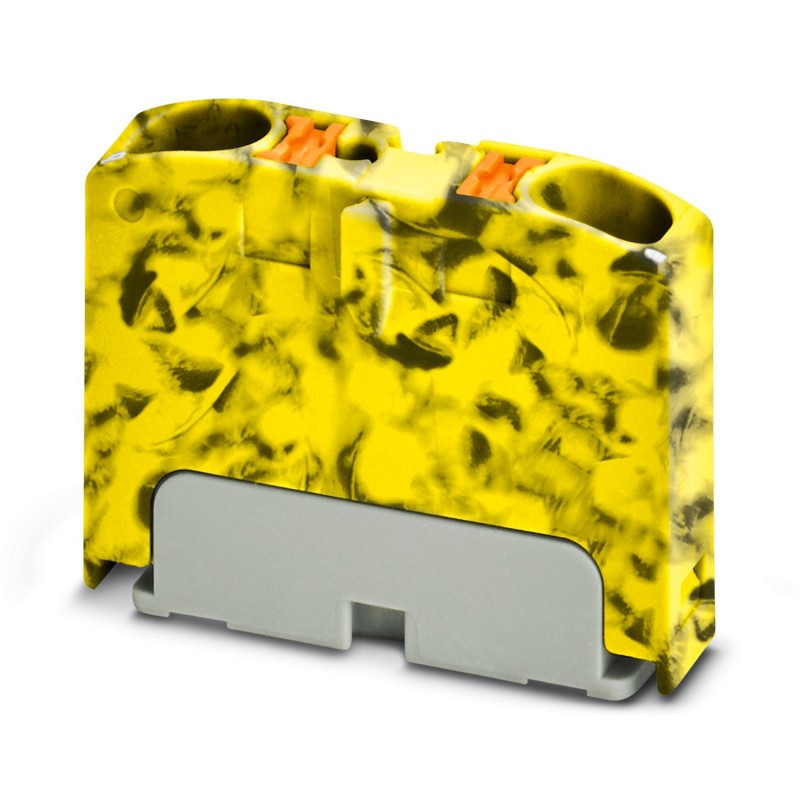

PTFIX 2X4-FE 1028371 PHOENIX CONTACT Monobloque, Borna de base, tensión nominal: 800 V, corriente nominal: 3.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

PTFIX 2X4-FE 1028371 PHOENIX CONTACT Monobloque, Borna de base, tensión nominal: 800 V, corriente nominal: 3..

PTFIX 2X4-FE

1028371

PHOENIX_CONTACT

50

Monobloque, Borna de base, tensión nominal: 800 V, corriente nominal: 32 A, número de conexiones: 2, tipo de conexión: Conexión push-in, Sección de dimensionamiento: 4 mm², sección: 0,2 mm² - 6 mm², Conexión push-in, clase de montaje: enclavar en adaptador para carril, Montaje directo con una brida, Aéreo, color: negro/amarillo

Monobloque, Borna de base, tensión nominal: 450 V, número de conexiones: 2, tipo de conexión: Conexión push-in, Conexión push-in, Sección de dimensionamiento: 4 mm², sección: 0,2 mm² - 6 mm², clase de montaje: enclavar en adaptador para carril, Montaje directo con una brida, Aéreo, color: negro/amarillo

Monobloque, Bornes básico, Tensión nominal: 450 V, Número de conexiones: 2, Tipo de conexión: Conexión a presión, Conexión a presión, Sección nominal: 4 mm2, sección transversal: 0,2 mm2 - 6 mm2, tipo de montaje: para encajar en un adaptador de carril DIN, Montaje directo con brida, Colgante, color: negro/amarillo

Más detalles


Bloques de terminales > Terminal de conexión de paso

Sistema de bloque FIX

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

Precio total: $79.92
Precio unitario: $1.60
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Datos técnicos
Propiedades del producto
Tipo de productoBloque de terminales de distribuidor
Número de conexiones2
Número de filas1
Estado de la gestión de datos
Revisión del artículo02
Características de aislamiento
Categoría de sobretensiónIii
Propiedades eléctricas
Tensión de sobretensión nominal8 kV
Disipación de potencia máxima para la condición nominal1,02 W
Datos de conexión
Número de conexiones por nivel2
Sección transversal nominal4 mm²
Sección transversal nominal AWG12
Longitud de extracción10 mm ... 12 milímetros
Calibre cilíndrico internoA4
Conexión según estándarIEC 60998-2-2
Tensión nominal450 V (según IEC 60998-2-2)
Longitud de extracción10 mm ... 12 milímetros
Conexión según estándarIEC 60947-7-1
Sección transversal del conductor rígida0,2 mm² ... 6 mm²
Sección transversal AWG24 ... 10 (convertido según IEC)
Sección transversal del conductor flexible0,2 mm² ... 4 mm²
Sección transversal del conductor, flexible [AWG]24 ... 12 (convertido según IEC)
Sección transversal del conductor flexible (férula sin manguito de plástico)0,2 mm² ... 4 mm²
Sección transversal del conductor flexible (férula con manguito de plástico)0,2 mm² ... 4 mm²
2 conductores con la misma sección, flexibles, con casquillo TWIN con manguito de plástico0,5 mm² ... 1 mm²
Corriente nominal32 A
Corriente de carga máxima38 A (bei 6 mm² Leiterquerschnitt starr)
Corriente total máximaNo se debe exceder la corriente de carga máxima del punto terminal individual.
Tensión nominal800 V
notaLa norma IEC 60947-7-1 se aplica para el uso de accesorios de montaje.
Sección transversal nominal4 mm²
Secciones transversales de conexión directamente enchufables
Sección transversal del conductor rígida0,5 mm² ... 6 mm²
Sección transversal del conductor, rígida [AWG]20 ... 10 (convertido según IEC)
Sección transversal del conductor flexible (férula sin manguito de plástico)0,75 mm² ... 4 mm²
Sección transversal del conductor flexible (férula con manguito de plástico)0,5 mm² ... 4 mm²
Dimensiones
Ancho6,2 milímetros
altura28,6 milímetros
profundidad21,7 milímetros
Especificaciones del material
Colormulticolor
negro (RAL 9005)
amarillo (RAL 1018)
Clasificación de inflamabilidad según UL 94V0
Grupo de materiales aislantesYo
Material aislantePAPÁ
Aplicación de material aislante estático en frío-60 °C
Índice de temperatura relativa del material aislante (Elec., UL 746 B)°C 130
Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R22HL 1 - HL 3
Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R23HL 1 - HL 3
Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R24HL 1 - HL 3
Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R26HL 1 - HL 3
Inflamabilidad superficial NFPA 130 (ASTM E 162)Pasado
Densidad óptica específica del humo NFPA 130 (ASTM E 662)Pasado
Toxicidad de los gases de humo NFPA 130 (SMP 800C)Pasado
Pruebas eléctricas
Prueba de sobretensión
Punto de ajuste de voltaje de prueba9,8 kV
ResultadoPrueba superada
Prueba de aumento de temperatura
Prueba de aumento de temperatura de requisitosAumento de temperatura ≤ 45 K
ResultadoPrueba superada
Corriente de resistencia corta 4 mm²0,48 kA
Corriente de resistencia corta 6 mm²0,72 kA
ResultadoPrueba superada
Voltaje soportado de frecuencia de potencia
Punto de ajuste de voltaje de prueba2 kilov
ResultadoPrueba superada
Propiedades mecánicas
Datos mecánicos
Panel lateral abiertoNo
Ensayos mecánicos
Resistencia mecánica
ResultadoPrueba superada
Fijación en el transportín
ResultadoPrueba superada
notaAl alinear varios bloques, los elementos del pie deben colocarse de manera que haya un máximo de 2 bloques colgados libremente entre ellos. Los elementos de brida deben colocarse después de cada 6 bloques.
Dependiendo del caso de aplicación y de la carga mecánica, también se pueden elegir otras disposiciones del accesorio de montaje.
Un adaptador de carril DIN PTFIX-NS35 está diseñado para un máximo de 9 bloques.
Pruebe si hay daños en los conductores y aflojamiento
Velocidad de rotación10 rpm
Revoluciones135
Sección transversal/peso del conductor0,2 mm² / 0,2 kg
4 mm² / 0,9 kg
6 mm² / 1,4 kg
ResultadoPrueba superada
Condiciones ambientales y de la vida real
Envejecimiento
Ciclos de temperatura192
ResultadoPrueba superada
Prueba de llama de aguja
Tiempo de exposición30 s
ResultadoPrueba superada
Oscilación/ruido de banda ancha
EspecificaciónDIN EN 50155 (VDE 0115-200):2008-03
EspectroCategoría 2 de la prueba de vida útil, montado en bogie
frecuenciaF1= 5 Hz a f2= 250 Hz
Nivel de TEA6,12 (m/s²)²/Hz
Aceleración3,12 g
Duración de la prueba por eje5 h
Instrucciones de la pruebaEjes X, Y y Z
ResultadoPrueba superada
Choques
EspecificaciónDIN EN 50155 (VDE 0115-200):2008-03
Forma de pulsoMedio seno
Aceleración30g
Duración del choque18 ms
Número de choques por dirección3
Instrucciones de la pruebaEjes X, Y y Z (pos. y neg.)
ResultadoPrueba superada
Condiciones ambientales
Temperatura ambiente (funcionamiento)-60 °C ... 110 °C (Rango de temperatura de funcionamiento incl. autocalentamiento; para la temperatura máxima de funcionamiento a corto plazo, véase RTI Elec.)
Temperatura ambiente (almacenamiento/transporte)-25 °C ... 60 °C (durante un breve periodo de tiempo, no más de 24 h, de -60 °C a +70 °C)
Temperatura ambiente (montaje)-5 °C ... 70 °C
Temperatura ambiente (actuación)-5 °C ... 70 °C
Humedad admisible (funcionamiento)20 % ... 90 %
Humedad admisible (almacenamiento/transporte)30 % ... 70 %
Normas y reglamentos
Conexión según estándarIEC 60998-2-2
IEC 60947-7-1
montura
Tipo de montajepara encajar en un adaptador de carril DIN
Montaje directo con brida
Colgado

ETIM for 1028371 Bloques de terminales (EC000897)
Característica Valor
Corriente nominal In (EF008250) 32 A
Tensión nominal (EF000228) 800 V
Tipo de conexión de eléctrica 1 (EF002526) Otros
Tipo de conexión de eléctrica 2 (EF002527) Otros
Número de puntos de sujeción por piso (EF002660) 2
Material del cuerpo aislante (EF007543) Otros
Clase de inflamabilidad de material aislante según UL94 (EF002521) V0
Anchura (EF000008) 6.2 mm
Altura (EF000040) 28.6 mm
Profundidad (EF000049) 21.7 mm
Placa de cierre necesaria (EF002525) No
Color (EF000007) Multicolor
Pisos puenteados internamente (EF002661) Sí

Datasheet - PDF

▲
