Ver más grande

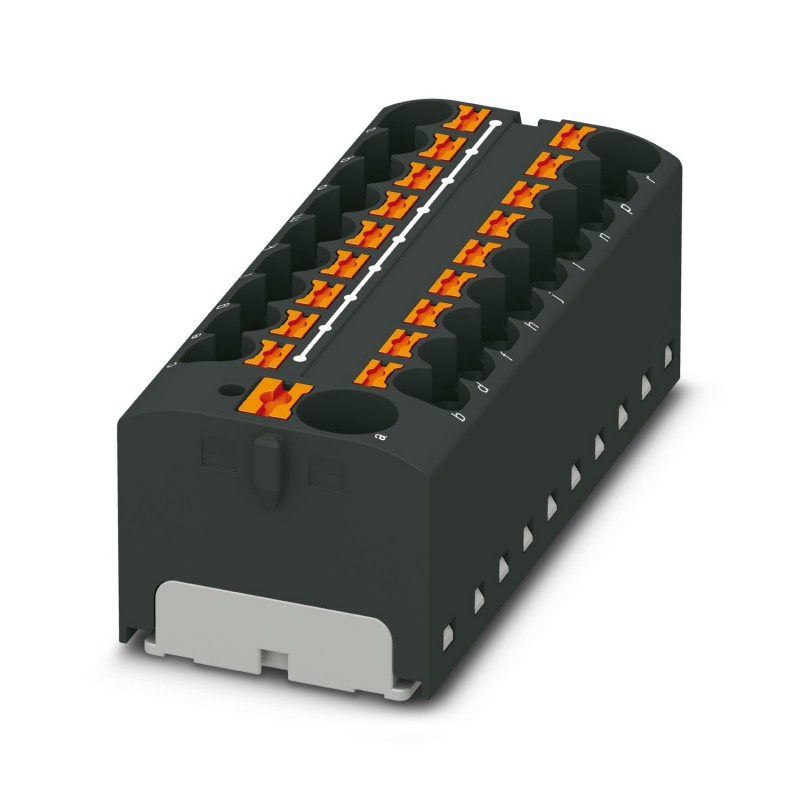

PTFIX 10/18X4 BK 3273914 PHOENIX CONTACT Bloque para distribución, tensión nominal: 450 V, corriente nominal..
PTFIX 10/18X4 BK
3273914
PHOENIX_CONTACT
8
Bloque para distribución, tensión nominal: 450 V, corriente nominal: 32 A, número de conexiones: 19, tipo de conexión: Conexión push-in, Sección de dimensionamiento: 4 mm², Derivación, sección: 0,2 mm² - 6 mm², Conexión push-in, Conexión colectiva, Sección de dimensionamiento: 10 mm², sección: 0,5 mm² - 10 mm², clase de montaje: enclavar en adaptador para carril, Montaje directo con una brida, Aéreo, color: negro
Bloques de terminales > Terminal de conexión de paso
Sistema de bloque FIX
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Notas
| Generalidades | |
| Observación | No debe excederse la corriente de carga máxima de los distintos puntos de embornaje. |
| Para aplicaciones para la distribución de energía debe observarse la norma IEC 60364-4-43:2008, modificada + corrección oct. 2008 (DIN VDE 0100-430:2010-10) apartado 433.2 y sig. | |
Propiedades del artículo
| Tipo de producto | Borne de distribución |
| Número de conexiones | 19 |
| Número de filas | 1 |
| Potenciales | 1 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 01 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
Propiedades eléctricas
| Tensión transitoria de dimensionamiento | 6 kV |
| Potencia disipada máxima con condición nominal | 1,02 W |
Datos de conexión
| Alimentación | sí |
| Número de conexiones por piso | 19 |
| Sección nominal | 4 mm² |
| Sección de dimensionamiento AWG | 12 |
| Derivación | |
| Longitud de pelado | 10 mm ... 12 mm |
| Calibre macho | A4 |
| Conexión según norma | IEC 60998-2-2 |
| Sección de conductor rígido | 0,2 mm² ... 6 mm² |
| Sección de conductor AWG | 24 ... 10 (Convertido según IEC) |
| Sección de conductor flexible | 0,2 mm² ... 4 mm² |
| Sección de cable flexible [AWG] | 24 ... 12 (Convertido según IEC) |
| Sección de cable flexible (puntera sin manguito de plástico) | 0,2 mm² ... 4 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 0,2 mm² ... 4 mm² |
| 2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico | 0,5 mm² ... 1 mm² |
| Corriente nominal | 32 A |
| Corriente de carga máxima | 41 A |
| Corriente suma máxima | 63 A |
| Tensión nominal | 450 V |
| Conexión colectiva | |
| Longitud de pelado | 12 mm ... 14 mm |
| Conexión según norma | IEC 60998-2-2 |
| Sección de conductor rígido | 0,5 mm² ... 10 mm² |
| Sección de conductor AWG | 20 ... 6 (Convertido según IEC) |
| Sección de conductor flexible | 0,5 mm² ... 10 mm² |
| Sección de cable flexible [AWG] | 20 ... 8 (Convertido según IEC) |
| Sección de cable flexible (puntera sin manguito de plástico) | 0,5 mm² ... 10 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 0,5 mm² ... 10 mm² |
| Sección de cable flexible (2 conductores con la misma sección con puntera TWIN con manguito de plástico) | 0,5 mm² ... 4 mm² |
| 2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico | 0,5 mm² ... 4 mm² |
| Corriente nominal | 57 A |
| Corriente de carga máxima | 57 A |
| Sección nominal | 10 mm² |
| Derivación Sección de conexión directamente enchufable | |
| Sección de conductor rígido | 0,5 mm² ... 6 mm² |
| Sección de cable rígido [AWG] | 20 ... 10 (Convertido según IEC) |
| Sección de cable flexible (puntera sin manguito de plástico) | 0,75 mm² ... 4 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 0,5 mm² ... 4 mm² |
| Conexión colectiva Sección de conexión directamente enchufable | |
| Sección de conductor rígido | 0,5 mm² ... 16 mm² |
| Sección de cable flexible (puntera sin manguito de plástico) | 1 mm² ... 10 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 1 mm² ... 10 mm² |
Dimensiones
| Anchura | 64,8 mm |
| Altura | 28,6 mm |
| Profundidad | 21,7 mm |
Datos del material
| Color | negro (RAL 9005) |
| Clase de inflamabilidad según UL 94 | V0 |
| Grupo material aislante | I |
| Material aislante | PA |
| Utilización estática de material aislante en frío | -60 °C |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Emisión de calor calorímetra NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
Propiedades mecánicas
| Datos mecánicos | |
| Pared lateral abierta | No |
Ensayos mecánicos
| Fijación en el soporte | |
| Resultado | Prueba aprobada |
| Observación | Si se disponen varios bloques en fila, se recomienda colocar un adaptador de carril DIN debajo el punto de conexión o un elemento de brida entre los bloques. |
| En variantes con 6 o 7 conexiones basta con colocar un adaptador para carril en el centro por cada bloque y un elemento de brida por cada dos bloques. | |
| En caso de uso del adaptador para carril PTFIX-NS35, puede sobresalir como máximo la mitad de un bloque en una fila. | |
Condiciones medioambientales y de vida útil
| Ensayo de la llama de aguja | |
| Tiempo de actuación | 30 s |
| Resultado | Prueba aprobada |
| Oscilación/ruido de banda ancha | |
| Especificación del ensayo | DIN EN 50155 (VDE 0115-200):2018-05 |
| Espectro | Prueba de durabilidad categoría 2, en el bogie |
| Frecuencia | f1= 5 Hz hasta f2= 250 Hz |
| Nivel ASD | 6,12 (m/s²)²/Hz |
| Aceleración | 3,12g |
| Duración de ensayo por eje | 5 h |
| Direcciones de ensayo | Ejes X, Y y Z |
| Resultado | Prueba aprobada |
| Choque | |
| Especificación del ensayo | DIN EN 50155 (VDE 0115-200):2018-05 |
| Tipo de choque | Semisinusoide |
| Aceleración | 30g |
| Duración del choque | 18 ms |
| Número de choques por dirección | 3 |
| Direcciones de ensayo | Ejes X, Y y Z (pos. y neg.) |
| Resultado | Prueba aprobada |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -60 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.) |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 60 °C (Durante breve tiempo, no más de 24 h, de -60 °C a +70 °C) |
| Temperatura ambiente (montaje) | -5 °C ... 70 °C |
| Temperatura ambiente (accionamiento) | -5 °C ... 70 °C |
| Humedad de aire admisible (servicio) | 20 % ... 90 % |
| Humedad de aire admisible (almacenamiento / transporte) | 30 % ... 70 % |
Normas y especificaciones
| Conexión según norma | IEC 60998-2-2 |
| IEC 60998-2-2 |
Montaje
| Tipo de montaje | enclavar en adaptador para carril |
| Montaje directo con una brida | |
| Aéreo |
| Característica | Valor |
|---|---|
| Corriente nominal In (EF008250) | 32 A |
| Tensión nominal (EF000228) | 450 V |
| Tipo de conexión de eléctrica 1 (EF002526) | Otros |
| Tipo de conexión de eléctrica 2 (EF002527) | Otros |
| Número de puntos de sujeción por piso (EF002660) | 19 |
| Material del cuerpo aislante (EF007543) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Anchura (EF000008) | 64.8 mm |
| Altura (EF000040) | 28.6 mm |
| Profundidad (EF000049) | 21.7 mm |
| Placa de cierre necesaria (EF002525) | No |
| Color (EF000007) | Negro |
| Pisos puenteados internamente (EF002661) | Sí |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO BLOQUES DE DISTRIBUCIÓN PHOENIX ES.pdf | 4 Mbytes |
|
