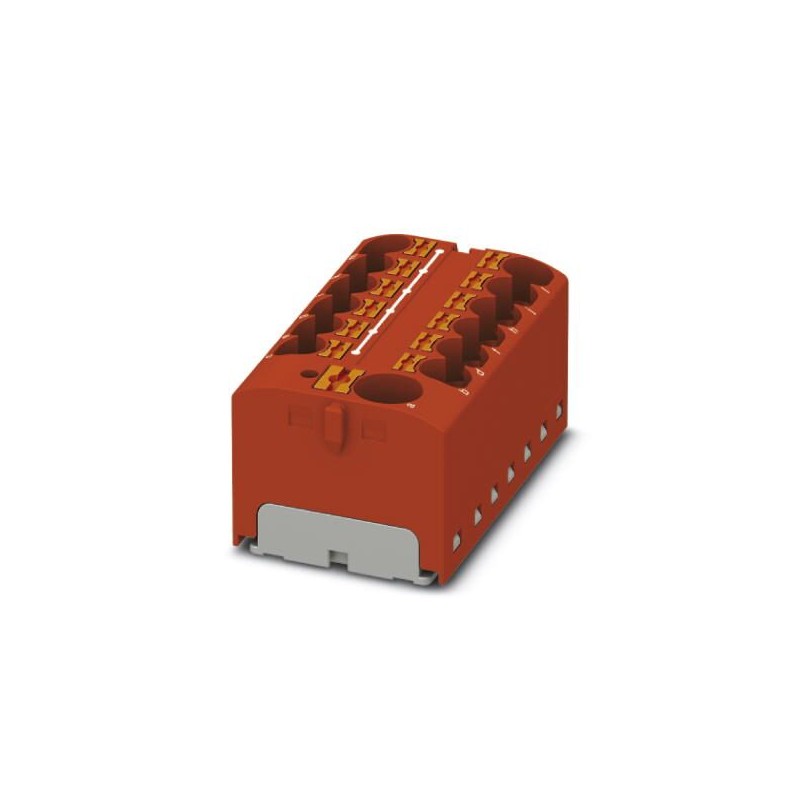

PTFIX 10/12X4-G RD 3274014 PHOENIX CONTACT Bloque para distribución, puenteado internamente, tensión nominal.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

PTFIX 10/12X4-G RD 3274014 PHOENIX CONTACT Bloque para distribución, puenteado internamente, tensión nominal..

PTFIX 10/12X4-G RD

3274014

PHOENIX_CONTACT

8

Bloque para distribución, puenteado internamente, tensión nominal: 450 V, corriente nominal: 32 A, tipo de Conexión: Conexión push-in, Conexión push-in, número de conexiones: 13, sección: 0,2 mm²-6 mm², AWG: 24-10, anchura: 46,3 mm, altura: 22,7 mm, color: rojo, clase de montaje: pegar

Bloque para distribución, puenteado internamente, tensión nominal: 450 V, corriente nominal: 32 A, número de conexiones: 13, tipo de conexión: Conexión push-in, Derivación, sección: 0,2 mm² - 6 mm², Conexión push-in, Conexión colectiva, Sección de dimensionamiento: 10 mm², sección: 0,5 mm² - 10 mm², clase de montaje: pegar, color: rojo

Más detalles


Bloques de terminales > Terminal de conexión de paso

Sistema de bloque FIX

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Datos mercantiles

Clave de pedido3274014
Unidad de embalaje8 pcs
Clave de ventaBE2269 -
Cantidad de pedido mínima8 pcs
Página del catálogoPágina 452 (C_1_2019)
EAN4055626668482
Peso por unidad (sin incluir el embalaje)22,220 g
Número de tarifa arancelaria85369010

Dibujos

Diagrama eléctrico

Diagrama eléctrico

Regresar arriba

Generalidades

Número de pisos1
Número de conexiones13
Potenciales1
Sección nominal4 mm²
Sección nominal alimentación10 mm²
Colorrojo
AislamientoPA
Clase de combustibilidad según UL 94V0
Tensión transitoria de dimensionamiento6 kV
Grado de polución3
Categoría de sobretensionesIII
Grupo material aislanteI
Corriente de carga máxima41 A
Corriente suma máxima63 A
Corriente nominal IN32 A
Tensión nominal UN450 V
Corriente de carga máxima57 A
Corriente nominal IN57 A
Pared lateral abiertaNo
Especificación de ensayo protección contra contactoDIN EN 50274 (VDE 0660-514):2002-11
Protección del dorso de la manoGarantizado
Seguridad ante contacto con los dedosGarantizado
Resultado prueba térmicaPrueba aprobada
Comprobación de características térmicas (llama de aguja) tiempo de acción30 s
Resultado prueba oscilaciones, ruido de banda anchaPrueba aprobada
Especificación de ensayo, oscilaciones, ruido de banda anchaDIN EN 50155 (VDE 0115-200):2018-05
Espectro de ensayoPrueba de durabilidad categoría 2, en el bogie
Frecuencia de ensayof1= 5 Hz hasta f2= 250 Hz
Nivel ASD6,12 (m/s2)2/Hz
Aceleración3,12 g
Duración de ensayo por eje5 h
Direcciones de ensayoEjes X, Y y Z
Resultado prueba de choquePrueba aprobada
Especificación de ensayo, prueba de choqueDIN EN 50155 (VDE 0115-200):2018-05
Tipo de choqueSemisinusoide
Aceleración30g
Duración del choque18 ms
Número de choques por dirección3
Direcciones de ensayoEjes X, Y y Z (pos. y neg.)
Índice de temperatura del material aislante relativo (Elec., UL 746 B)130 °C
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21))130 °C
Utilización estática de material aislante en frío-60 °C
Reacción al fuego para vehículos sobre carriles (DIN 5510-2)Prueba aprobada
Procedimiento de ensayo con una llama de prueba (DIN EN 60695-11-10)V0
Índice de oxígeno (DIN EN ISO 4589-2)>32 %
NF F16-101, NF F10-102 clase I2
NF F16-101, NF F10-102 clase F2
Inflamabilidad de las superficies NFPA 130 (ASTM E 162)aprobado
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662)aprobado
Toxicidad de los gases de combustión NFPA 130 (SMP 800C)aprobado
Emisión de calor calorímetra NFPA 130 (ASTM E 1354)28 MJ/kg
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26HL 1 - HL 3
Regresar arriba

Dimensiones

Anchura46,3 mm
Longitud28,6 mm
Altura22,7 mm
Regresar arriba

Datos de conexión

Tipo de conexiónConexión push-in
Longitud de pelado8 mm ... 10 mm
Conexión según normaIEC 60998-2-2
Sección de conductor rígido mín.0,2 mm²
Sección de conductor rígido máx.6 mm²
Sección de conductor AWG mín.24
Sección de conductor AWG máx.10
Sección de conductor flexible mín.0,2 mm²
Sección de conductor flexible máx.4 mm²
Sección del conductor flexible AWG mín.24
Sección del conductor flexible AWG máx.12
Sección de conductor flexible con puntera, sin manguito de plástico mín.0,2 mm²
Sección de conductor flexible con puntera, sin manguito de plástico máx.4 mm²
Sección de conductor flexible con puntera, con manguito de plástico mín.0,2 mm²
Sección de conductor flexible con puntera, con manguito de plástico máx.4 mm²
Calibre machoA3
ConexiónPlanta de alimentación
Tipo de conexiónConexión push-in
Longitud de pelado10 mm ... 12 mm
Conexión según normaIEC 60998-2-2
Sección de conductor rígido mín.0,5 mm²
Sección de conductor rígido máx.10 mm²
Sección de conductor AWG mín.20
Sección de conductor AWG máx.6
Sección de conductor flexible mín.0,5 mm²
Sección de conductor flexible máx.10 mm²
Sección del conductor flexible AWG mín.20
Sección del conductor flexible AWG máx.8
Sección de conductor flexible con puntera, sin manguito de plástico mín.0,5 mm²
Sección de conductor flexible con puntera, sin manguito de plástico máx.10 mm²
Sección de conductor flexible con puntera, con manguito de plástico mín.0,5 mm²
Sección de conductor flexible con puntera, con manguito de plástico máx.10 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín.0,5 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx.2,5 mm²
Regresar arriba

Normas y especificaciones

Conexión según normaIEC 60998-2-2
IEC 60998-2-2
Clase de combustibilidad según UL 94V0
Regresar arriba

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto: ilimitado = EFUP-e
Sin sustancias peligrosas por encima de los umbrales
Regresar arriba

Clasificaciones

eCl@ss

eCl@ss 4.027141121
eCl@ss 4.127141121
eCl@ss 5.027141120
eCl@ss 5.127141120
eCl@ss 6.027141100
eCl@ss 7.027141120
eCl@ss 8.027141120
eCl@ss 9.027141120
Regresar arriba

ETIM

ETIM 3.0EC000897
ETIM 4.0EC000897
ETIM 5.0EC000897
ETIM 6.0EC000897
ETIM 7.0EC000897
Regresar arriba

UNSPSC

UNSPSC 6.0130211811
UNSPSC 7.090139121410
UNSPSC 1139121410
UNSPSC 12.0139121410
UNSPSC 13.239121410
UNSPSC 18.039121410
UNSPSC 19.039121410
UNSPSC 20.039121410
UNSPSC 21.039121410
Regresar arriba

ETIM for 3274014 Bloques de terminales (EC000897)
Característica Valor
Corriente nominal In (EF008250) 32 A
Tensión nominal (EF000228) 450 V
Tipo de conexión de eléctrica 1 (EF002526) Otros
Tipo de conexión de eléctrica 2 (EF002527) Otros
Número de puntos de sujeción por piso (EF002660) 13
Material del cuerpo aislante (EF007543) Otros
Clase de inflamabilidad de material aislante según UL94 (EF002521) V0
Anchura (EF000008) 46.3 mm
Altura (EF000040) 28.6 mm
Profundidad (EF000049) 22.7 mm
Placa de cierre necesaria (EF002525) No
Color (EF000007) Rojo
Pisos puenteados internamente (EF002661) Sí

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO BLOQUES DE DISTRIBUCIÓN PHOENIX ES.pdf 4 Mbytes
