PT 4-WE/28
3044933
PHOENIX_CONTACT
5

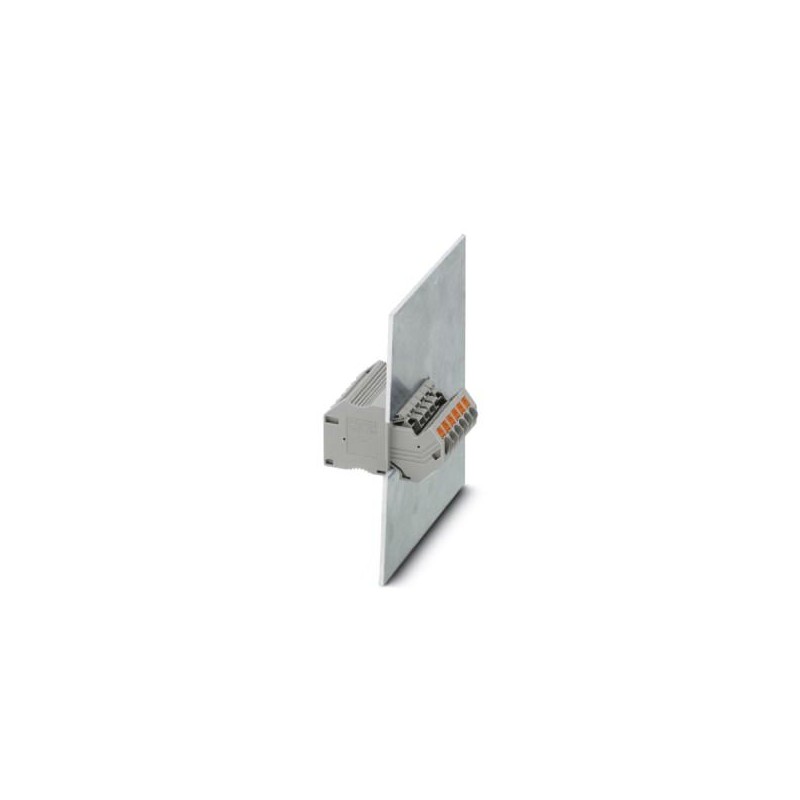

Conector pasamuros, tipo de conexión: Conexión push-in, número de polos: 28, corriente de carga: 30 A, sección: 0,14 mm² - 4 mm², AWG 26 - 12, dirección de conexión del conductor con respecto a la dirección de enchufe: 45 °, anchura: 149,2 mm, color: gris
Conectividad armarios industriales
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 3044933 |
---|---|
Unidad de embalaje | 5 pcs |
Clave de venta | BE6112 - |
Cantidad de pedido mínima | 5 pcs |
EAN | 4055626461083 |
Peso por unidad (sin incluir el embalaje) | 180,600 g |
Número de tarifa arancelaria | 85369010 |
Observación | Indicación de montaje: Distancia mínima a otras superficies conductoras: mín. 5 mm |
---|---|
Número de polos | 28 |
Número de pisos | 1 |
Número de conexiones | 56 |
Potenciales | 28 |
Sección nominal | 2,5 mm² |
Color | gris |
Aislamiento | PA |
Clase de combustibilidad según UL 94 | V0 |
Grado de polución | 3 |
Categoría de sobretensiones | III |
Potencia disipada máxima con condición nominal | 1,02 W (el valor se refiere a un bloque de conexiones y se reproduce según la asignación de conexiones) |
Temperatura ambiente (servicio) | -50 °C ... 85 °C |
Corriente de carga máxima | 30 A (con una sección de conductor de 4 mm²) |
Corriente nominal IN | 24 A |
Tensión nominal UN | 500 V |
Pared lateral abierta | No |
Especificación de ensayo protección contra contacto | DIN EN 50274 (VDE 0660-514):2002-11 |
Protección del dorso de la mano | Garantizado |
Seguridad ante contacto con los dedos | Garantizado |
Resultado ensayo de tensión transitoria | Prueba aprobada |
Valor nominal ensayo de tensión transitoria | 7,3 kV |
Resultado prueba de tensión alterna soportable | Prueba aprobada |
Valor nominal tensión alterna soportable | 1,89 kV |
Resultado de la comprobación de la resistencia mecánica de puntos de embornaje (conexión de conductores quíntuple) | Prueba aprobada |
Resultado prueba de flexibilidad | Prueba aprobada |
Ensayo de flexión de sección de conductor/peso | 0,14 mm2/0,2 kg |
2,5 mm2/0,7 kg | |
4 mm2/0,9 kg | |
Result. prueba tracción | Prueba aprobada |
Prueba de tracción sección del conductor | 0,14 mm² |
Fuerza de tracción Valor nominal | 10 N |
Prueba de tracción sección del conductor | 2,5 mm² |
Fuerza de tracción Valor nominal | 50 N |
Prueba de tracción sección del conductor | 4 mm² |
Fuerza de tracción Valor nominal | 60 N |
Resultado del asiento fijo en el soporte de fijación | Prueba aprobada |
Asiento fijo sobre superficie de fijación | NS 35 |
Valor nominal | 1 N |
Resultado de la comprobación de caída de tensión | Prueba aprobada |
Exigencia Caída de tensión | ≤ 3,2 mV |
Resultado de la verificación de calentamiento | Prueba aprobada |
Result. ensayo corr. corta dur. | Prueba aprobada |
Ensayo de corriente de corta duración sección del conductor | 2,5 mm² |
Corriente de corta duración | 0,15 kA |
Ensayo de corriente de corta duración sección del conductor | 4 mm² |
Corriente de corta duración | 0,15 kA |
Ensayo de corriente de corta duración sección del conductor | 2,5 mm² |
Corriente de corta duración | 0,3 kA |
Ensayo de corriente de corta duración sección del conductor | 4 mm² |
Corriente de corta duración | 0,3 kA |
Ensayo de corriente de corta duración sección del conductor | 2,5 mm² |
Corriente de corta duración | 0,5 kA |
Resultado prueba térmica | Prueba aprobada |
Ensayo de envejecimiento para bornes de carril sin tornillos ciclos de temperatura | 192 |
Comprobación de características térmicas (llama de aguja) tiempo de acción | 30 s |
Resultado ensayo de envejecimiento | Prueba aprobada |
Resultado prueba oscilaciones, ruido de banda ancha | Prueba aprobada |
Especificación de ensayo, oscilaciones, ruido de banda ancha | DIN EN 50155 (VDE 0115-200):2008-03 |
Espectro de ensayo | Ensayo de vida útil categoría 1, clase B, en la caja del vagón |
Frecuencia de ensayo | f1= 5 Hz hasta f2= 150 Hz |
Nivel ASD | 0,964 (m/s2)2/Hz |
Aceleración | 0,58 g |
Duración de ensayo por eje | 5 h |
Direcciones de ensayo | Ejes X, Y y Z |
Resultado prueba de choque | Prueba aprobada |
Especificación de ensayo, prueba de choque | DIN EN 50155 (VDE 0115-200):2008-03 |
Tipo de choque | Semisinusoide |
Aceleración | 5g |
Duración del choque | 30 ms |
Número de choques por dirección | 3 |
Direcciones de ensayo | Ejes X, Y y Z (pos. y neg.) |
Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
Utilización estática de material aislante en frío | -60 °C |
Reacción al fuego para vehículos sobre carriles (DIN 5510-2) | Prueba aprobada |
Procedimiento de ensayo con una llama de prueba (DIN EN 60695-11-10) | V0 |
Índice de oxígeno (DIN EN ISO 4589-2) | >32 % |
NF F16-101, NF F10-102 clase I | 2 |
NF F16-101, NF F10-102 clase F | 2 |
Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
Emisión de calor calorímetra NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Observación | Curva derating, bajo consulta. |
---|---|
Tipo de conexión | Conexión push-in |
Longitud de pelado | 10 mm ... 12 mm |
Conexión según norma | IEC 60947-7-1 |
Sección de conductor rígido mín. | 0,14 mm² |
Sección de conductor rígido máx. | 4 mm² |
Sección de conductor AWG mín. | 26 |
Sección de conductor AWG máx. | 12 |
Sección de conductor flexible mín. | 0,14 mm² |
Sección de conductor flexible máx. | 4 mm² |
Sección del conductor flexible AWG mín. | 26 |
Sección del conductor flexible AWG máx. | 12 |
Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,14 mm² |
Sección de conductor flexible con puntera, sin manguito de plástico máx. | 2,5 mm² |
Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,14 mm² |
Sección de conductor flexible con puntera, con manguito de plástico máx. | 2,5 mm² |
2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 0,5 mm² |
2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 0,5 mm² |
Calibre macho | A3 |
Conexión según norma | IEC 60947-7-1 |
---|---|
Clase de combustibilidad según UL 94 | V0 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
---|---|
Sin sustancias peligrosas por encima de los umbrales |
