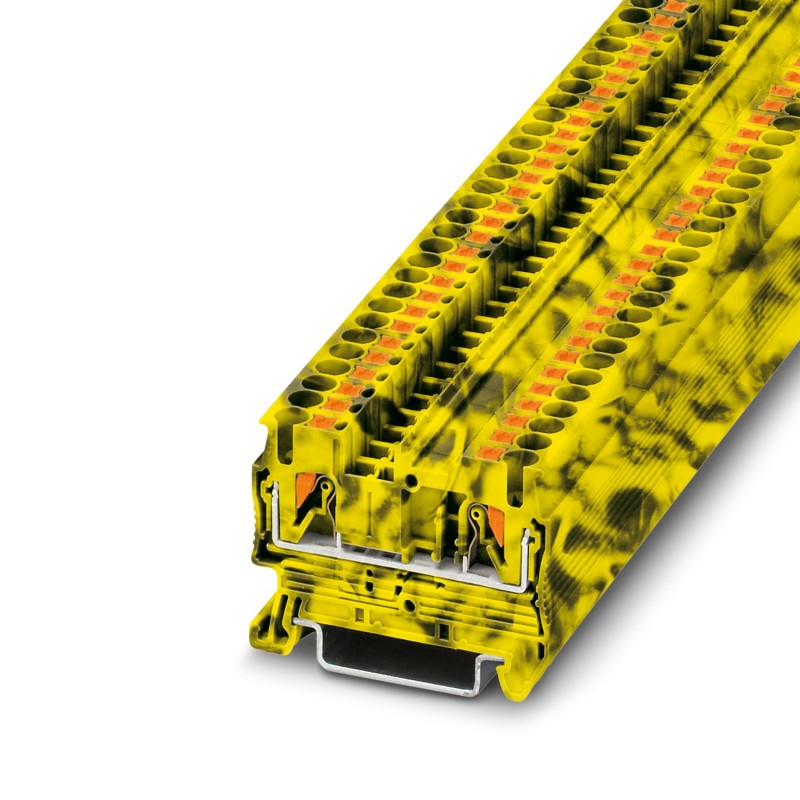

PT 2,5-FE 1077080 PHOENIX CONTACT Borne de paso, tensión nominal: 800 V, corriente nominal: 24 A, número de ..
PT 2,5-FE
1077080
PHOENIX_CONTACT
50
Borne de paso, tensión nominal: 800 V, corriente nominal: 24 A, número de conexiones: 2, número de polos: 1, tipo de conexión: Conexión push-in, Sección de dimensionamiento: 2,5 mm², sección: 0,14 mm² - 4 mm², clase de montaje: NS 35/7,5, NS 35/15, color: negro/amarillo
Terminal de paso, voltaje nominal: 800 V, corriente nominal: 24 A, número de conexiones: 2, número de polos: 1, tipo de conexión: conexión push-in, sección transversal nominal: 2,5 mm2, sección transversal: 0,14 mm2 - 4 mm2, tipo de montaje: NS 35/7,5, NS 35/15, color: negro/amarillo
Bloques de terminales > Terminal de conexión de paso
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Tipo de producto | Pinza de paso |
| Ámbito de aplicación | Industria ferroviaria |
| Ingeniería Mecánica | |
| Construcción de plantas | |
| Industria de procesos | |
| Número de polos | 1 |
| Número de puertos | 2 |
| Número de filas | 1 |
| Potenciales | 1 |
| Estado de mantenimiento de datos | |
| Revisión del artículo | 04 |
| Propiedades de aislamiento | |
| Categoría de sobrecarga | Iii |
| Grado de contaminación | 3 |
| Tensión de sobretensión nominal | 8 kV |
| Disipación máxima de potencia en condición nominal | 0,77 W |
| Número de conexiones por planta | 2 |
| Sección nominal | 2,5 mm² |
| Longitud de extracción | 8 mm ... 10 milímetros |
| Mandril de vía | A3 |
| Conexión según el estándar | IEC 60947-7-1 |
| Sección transversal del conductor rígida | 0,14 mm² ... 4 mm² |
| Sección transversal del conductor AWG | 26 ... 12 (convertido en IEC) |
| Sección transversal flexible del conductor | 0,14 mm² ... 4 mm² |
| Sección transversal del conductor flexible [AWG] | 26 ... 12 (convertido en IEC) |
| Sección transversal flexible del conductor (férula sin funda de plástico) | 0,14 mm² ... 2,5 mm² |
| Sección transversal flexible del conductor (cascola con funda de plástico) | 0,14 mm² ... 2,5 mm² |
| 2 conductores de la misma sección transversal flexibles con virula TWIN con funda de plástico | 0,5 mm² |
| Corriente nominal | 24 A (a 2,5 mm²) |
| Corriente máxima de carga | 28 A (rígido con una sección transversal conductora de 4 mm²) |
| Tensión nominal | 800 V |
| Sección nominal | 2,5 mm² |
| Las secciones transversales de conexión pueden conectarse directamente | |
| Sección transversal del conductor rígida | 0,34 mm² ... 4 mm² |
| Sección transversal flexible del conductor (férula sin funda de plástico) | 0,5 mm² ... 2,5 mm² |
| Sección transversal flexible del conductor (cascola con funda de plástico) | 0,34 mm² ... 2,5 mm² |
| Datos de diseño (ATEX/IECEx) | |
| Marca | II 2 G Ex eb IIC Gb |
| Rango de temperatura de funcionamiento | -60 °C... 110 °C |
| Accesorios certificados anteriormente | 3030417 D-ST 2.5 |
| 3030721 ATP-ST 4 | |
| 1204517 SZF 1-0.6X3.5 | |
| 3022276 CLIPFIX 35-5 | |
| 3022218 CLIPFIX 35 | |
| Puentes listados | Tiro en suspensión / FBS 2-5 / 3030161 |
| Tiro en suspensión / FBS 3-5 / 3030174 | |
| Tiro en suspensión / FBS 4-5 / 3030187 | |
| Tiro en suspensión / FBS 5-5 / 3030190 | |
| Saltador / FBS 10-5 / 3030213 | |
| Saltadora / FBS 20-5 / 3030226 | |
| Jumper / FBS 50-5 / 3038930 | |
| Datos de puente | 19 A / 2,5 mm² |
| Aumento de temperatura Ex | 40 K (19 A / 2,5 mm²) |
| Tensión nominal | 550 V |
| en el caso de un puente con un puente | 550 V |
| - en caso de saltar el puente | 352 V |
| - para puentes cortados a la longitud | 220 V |
| - con puente cortado a la longitud con tapa | 275 V |
| - Con puente cortado a la longitud con placa divisora de compartimentos | 550 V |
| Tensión nominal de aislamiento | 500 V |
| Salida | (permanente) |
| Ex General de planta | |
| Corriente nominal | 19 A |
| Corriente máxima de carga | 23 A |
| Resistencia de contacto | 0,93 mΩ |
| Datos de conexión Ex General | |
| Sección nominal | 2,5 mm² |
| AWG de sección transversal de diseño | 14 |
| Capacidad de conexión rígida | 0,14 mm² ... 4 mm² |
| Capacidad de conexión AWG | 26 ... 12 |
| Capacidad de conexión flexible | 0,14 mm² ... 2,5 mm² |
| Capacidad de conexión AWG | 26 ... 14 |
| Ancho | 5,2 mm |
| Ancho de tapa | 2,2 mm |
| altura | 48,5 mm |
| profundidad | 35,3 milímetros |
| Profundidad en NS 35/7.5 | 36,8 mm |
| Profundidad en NS 35/15 | 44,3 mm |
| Color | Multicolor |
| negro (RAL 9005) | |
| amarillo (RAL 1018) | |
| Clase de inflamabilidad según la UL 94 | V0 |
| Grupo de materiales aislantes | Yo |
| Material aislante | PAPÁ |
| Uso estático de material aislante en condiciones frías | -60 °C |
| Índice de temperatura relativo aislante (Elec., UL 746 B) | °C 130 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Inflamabilidad superficial NFPA 130 (ASTM E 162) | Pasado |
| Densidad específica de gases ópticos de combustión NFPA 130 (ASTM E 662) | Pasado |
| Toxicidad de los gases de humo NFPA 130 (SMP 800C) | Pasado |
| Datos mecánicos | |
| Pared lateral abierta | Sí |
| Condiciones ambientales | |
| Temperatura ambiente (en funcionamiento) | -60 °C... 110 °C (rango de temperatura de funcionamiento incluyendo autocalentamiento, temperatura máxima de funcionamiento a corto plazo véase RTI Elec.) |
| Temperatura ambiente (almacenamiento/transporte) | -25 °C... 60 °C (por un corto periodo, no más de 24 h, -60 °C a +70 °C) |
| Temperatura ambiente (montaje) | -5 °C ... 70 °C |
| Temperatura ambiente (actuación) | -5 °C ... 70 °C |
| Humedad permitida (en funcionamiento) | 20 % ... 90 % |
| Humedad admisible (almacenamiento/transporte) | 30 % ... 70 % |
| Conexión según el estándar | IEC 60947-7-1 |
| Tipo de montaje | NS 35/7,5 |
| NS 35/15 |
| Característica | Valor |
|---|---|
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.14 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.14 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.14 mm² |
| Corriente nominal In (EF008250) | 24 A |
| Tensión nominal (EF000228) | 800 V |
| Tipo de conexión de eléctrica 1 (EF002526) | Otros |
| Tipo de conexión de eléctrica 2 (EF002527) | Otros |
| Número de puntos de sujeción por piso (EF002660) | 2 |
| Apto para material del conductor (EF012572) | Aluminio/cobre |
| Método de montaje (EF000003) | Carril de perfil de sombrero 35 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Temperatura de operatividad (EF002393) | -60 °C |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Anchura (EF000008) | 5.2 mm |
| Altura (EF000040) | 48.5 mm |
| Profundidad (EF000049) | 35.3 mm |
| Placa de cierre necesaria (EF002525) | Sí |
| Color (EF000007) | Multicolor |
| Pisos puenteados internamente (EF002661) | Sí |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS PARA CARRIL PHOENIX ES.pdf | 13 Mbytes |
|
