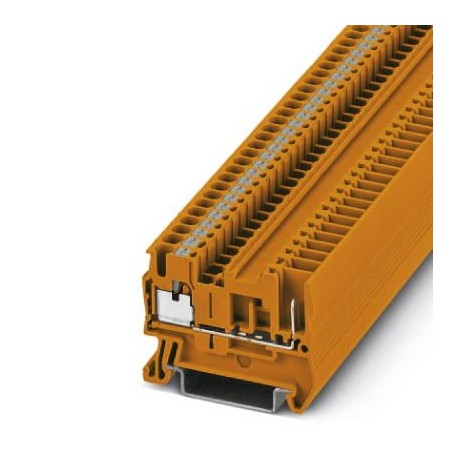

PT 2,5/1P OG 3210047 PHOENIX CONTACT Borne de paso, tensión nominal: 500 V, corriente nominal: 24 A, número ..
PT 2,5/1P OG
3210047
PHOENIX_CONTACT
50
Producto bajo demanda, no admite devolución.
Borne de paso, tensión nominal: 500 V, corriente nominal: 24 A, número de conexiones: 2, tipo de conexión: Conexión push-in / conexión enchufable, Sección de dimensionamiento: 2,5 mm², sección: 0,14 mm² - 4 mm², clase de montaje: NS 35/7,5, NS 35/15, color: naranja
Bloques de terminales > Terminal de conexión de paso
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 3210047 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | BE2241 - |
| Cantidad de pedido mínima | 50 pcs |
| EAN | 4046356897808 |
| Peso por unidad (sin incluir el embalaje) | 6,213 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | DE (Alemania) |
Generalidades
| Número de pisos | 1 |
|---|---|
| Número de conexiones | 2 |
| Potenciales | 1 |
| Sección nominal | 2,5 mm² |
| Color | naranja |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Tensión transitoria de dimensionamiento | 6 kV |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Potencia disipada máxima con condición nominal | 0,77 W |
| Corriente de carga máxima | 24 A (con una sección de conductor de 4 mm²) |
| Corriente nominal IN | 24 A |
| Tensión nominal UN | 500 V |
| Pared lateral abierta | Sí |
Dimensiones
| Anchura | 5,2 mm |
|---|---|
| Ancho de tapa | 2,2 mm |
| Longitud | 48,5 mm |
| Altura | 35,3 mm |
| Altura NS 35/7,5 | 36,5 mm |
| Altura NS 35/15 | 44 mm |
Datos de conexión
| Tipo de conexión | Conexión push-in / conexión enchufable |
|---|---|
| Conexión según norma | IEC 61984 |
| Sección de conductor rígido mín. | 0,14 mm² |
| Sección de conductor rígido máx. | 4 mm² |
| Sección de conductor AWG mín. | 26 |
| Sección de conductor AWG máx. | 12 |
| Sección de conductor flexible mín. | 0,14 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección del conductor flexible AWG mín. | 26 |
| Sección del conductor flexible AWG máx. | 14 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,14 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 2,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,14 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 2,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 0,5 mm² |
| Longitud de pelado | 8 mm ... 10 mm |
| Calibre macho | A3 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027141121eCl@ss 4.127141121eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
| Característica | Valor |
|---|---|
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.14 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.14 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.14 mm² |
| Corriente nominal In (EF008250) | 24 A |
| Tensión nominal (EF000228) | 500 V |
| Tipo de conexión de eléctrica 1 (EF002526) | Otros |
| Tipo de conexión de eléctrica 2 (EF002527) | Otros |
| Número de pisos (EF002659) | 1 |
| Número de puntos de sujeción por piso (EF002660) | 2 |
| Método de montaje (EF000003) | Carril de perfil de sombrero 35 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Anchura (EF000008) | 5.2 mm |
| Altura (EF000040) | 48.5 mm |
| Profundidad (EF000049) | 35.3 mm |
| Placa de cierre necesaria (EF002525) | Sí |
| Color (EF000007) | Naranja |
| Pisos puenteados internamente (EF002661) | Sí |
