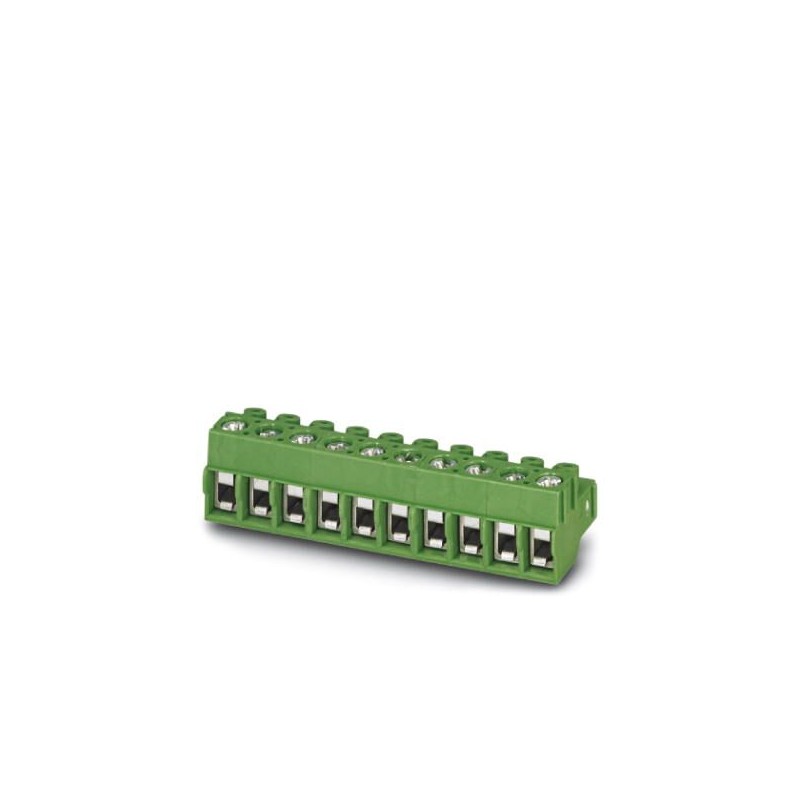

Ver más grande Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

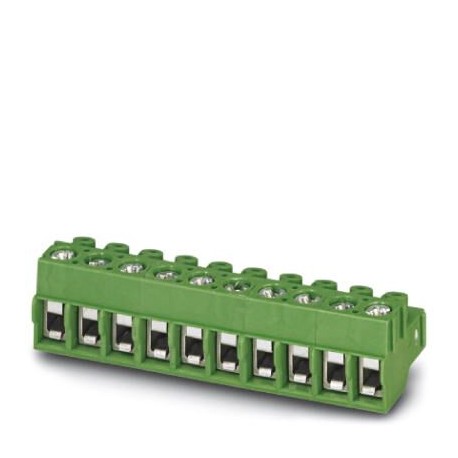

PT 1,5/10-PVH-5,0-M 5300627 PHOENIX CONTACT Conector para placa de circuito impreso, corriente nominal: 12 A..

Referencia: PT 1,5/10-PVH-5,0-M

Código: 5300627

Fabricante: PHOENIX_CONTACT

Unidades por embalaje 100

Descripción:

Conector para placa de circuito impreso, corriente nominal: 12 A, número de polos: 10, paso: 5 mm, tipo de conexión: Conexión por tornillo con estribo de protección de alambre, color: verde, superficie contactos: Estaño

Conector para placa de circuito impreso, sección nominal: 1,5 mm², color: verde, corriente nominal: 12 A, tensión nominal (III/2): 400 V, superficie contactos: Estaño, tipo de contacto: Hembra, número de potenciales: 10, número de filas: 1, número de polos: 10, número de conexiones: 10, familia de artículos: PT 1,5/..-PVH, paso: 5 mm, tipo de conexión: Conexión por tornillo con estribo de protección de alambre, forma de sujeción de tornillos: H1L Philipps-Recess con ranura longitudinal, dirección de conexión conductor/placa de circuito impreso: 0 °, sistema enchufable: COMBICON PST 1,3, bloqueo: sin, tipo de fijación: sin, tipo de embalaje: empaquetado en caja

Conector para placa de circuito impreso, corriente nominal: 12 A, tensión de dimensionamiento (III/2): 400 V, sección nominal: 1,5 mm², número de polos: 10, paso: 5 mm, tipo de conexión: Conexión por tornillo con estribo de protección de alambre, color: verde, superficie contactos: Estaño

Más detalles

Categorias:
Conectores > Conector de cable para conector de circuito impreso

Conectores PCB

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

Garantía, reparación y devolución.

Precio total: $409.74

Precio unitario: $4.10

Descuentos adicionales para clientes registrados. Regístrese y los precios se actualizarán automáticamente.

Calcule su precio por cantidad

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Productos vistos

Más Información

▲

Datos mercantiles

Clave de pedido	5300627
Unidad de embalaje	100 pcs
Clave de venta	AACFBA -
Cantidad de pedido mínima	100 pcs
EAN	4046356897914
Peso por unidad (sin incluir el embalaje)	11,460 g
Número de tarifa arancelaria	85366990
País de origen	PL (Polonia)

Dibujos
Datos característicos eléctricos
Datos del material - contacto
Dimensiones del producto
Condiciones ambientales
Ensayo de tracción
Líneas de fuga y espacios de aire
Comprobaciones de resistencia (B)
Comprobaciones medioambientales y de resistencia (E)
Clasificaciones

Propiedades del artículo
Capacidad conex.
Datos del material - carcasa
Indicaciones de embalaje
Conexión y método de conexión
Ensayos mecánicos según las normas
Ensayos mecánicos (A)
Ensayos climático (D)
Environmental Product Compliance

Dibujos


Diagrama Diagrama derating para sección de conductor de 2,5 mm²; factor de reducción = 0,8

Abreviatura	Conector para placa de circuito impreso
Sistema enchufable	COMBICON COMPACT PST 1,3
Tipo de contacto	Hembra de conexión
Familia de artículos	PT 1,5/..-PVH
Paso	5 mm
Número de polos	10
Tipo de conexión	Conexión por tornillo con estribo de protección de alambre
Bloqueo	sin
Número de pisos	1
Número de conexiones	10
Número de potenciales	10

Corriente nominal	12 A
Tensión nominal	400 V
Tensión de dimensionamiento	250 V
Tensión de dimensionamiento (III/2)	400 V
Tensión de dimensionamiento (II/2)	630 V
Tensión transitoria de dimensionamiento (III/3)	4 kV
Tensión transitoria de dimensionamiento (III/2)	4 kV
Tensión transitoria de dimensionamiento (II/2)	4 kV

Tipo de conexión	Conexión por tornillo con estribo de protección de alambre
enchufable	sí
Sección de conductor rígido	0,2 mm² ... 2,5 mm²
Sección de conductor flexible	0,2 mm² ... 2,5 mm²
Sección de conductor AWG / kcmil	26 ... 14
Sección de conductor flexible con puntera, sin manguito de plástico	0,25 mm² ... 1,5 mm²
Sección de conductor flexible con puntera, con manguito de plástico	0,25 mm² ... 1,5 mm²
2 conductores con la misma sección, rígidos	0,2 mm² ... 0,75 mm²
2 conductores con la misma sección, flexibles	0,2 mm² ... 0,75 mm²
2 conductores de igual sección, flexibles con puntera, sin manguito de plástico	0,25 mm² ... 0,34 mm²
2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico	0,5 mm² ... 0,75 mm²
Longitud de pelado	5 mm
Par de apriete	0,35 Nm ... 0,4 Nm

Observación	Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201
Material contacto	Aleación de Cu
Características de la superficie	estañado de fundición maleable
Superficie de metal del punto de embornaje (capa superior)	Estaño (4 - 8 µm Sn)
Superficie de metal área de contacto (capa superior)	Estaño (4 - 8 µm Sn)

Color carcasa	verde (6021)
Aislamiento	PA
Grupo material aislante	I
CTI según IEC 60112	600
Clase de combustibilidad según UL 94	V0
Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12	850
Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13	775
Temperatura del ensayo de la dureza por bolas según EN 60695-10-2	125 °C

Esquema de dimensiones
Longitud [ l ]	11,4 mm
Anchura [ w ]	50 mm
Altura [ h ]	11,4 mm
Paso	5 mm
Altura de construcción (altura sin espiga de soldadura)	11,4 mm
Media a	45 mm

Tipo de embalaje	empaquetado en caja
Unidad de embalaje	100
Denominación Unidades de embalaje	Unidades

Temperatura ambiente (almacenamiento / transporte)	-40 °C ... 70 °C
Temperatura ambiente (montaje)	-5 °C ... 100 °C
Temperatura ambiente (servicio)	-40 °C ... 100 °C (en función de la curva derating)


Resultado de la prueba	Prueba aprobada
Comprobación: conectar y soltar varias veces	DIN EN 60999-1 (VDE 0609-1):2000-12
	Prueba aprobada
Comprobación de daños en los conductores y de aflojamiento	DIN EN 60999-1 (VDE 0609-1):2000-12
	Prueba aprobada

Control visual	Prueba aprobada DIN EN 60512-1-1:2003-01
Comprobación de dimensiones	Prueba aprobada DIN EN 60512-1-2:2003-01
Resistencia de impresiones	Prueba aprobada DIN EN 60068-2-70:1996-07
Resultado	Prueba aprobada
Especificación del ensayo	DIN IEC 60512-7:1994-05
Fuerza al enchufar por polo aprox.	2,5 N
Fuerza al desenchufar por polo aprox.	2 N
Polarización y codificación	Prueba aprobada DIN IEC 60512-7:1994-05 (imposibilidad de confusión)
Resultado	Prueba aprobada
Especificación del ensayo	DIN IEC 60512-8:1994-05
Fuerza de ensayo por polo	20 N

Espacios de aire y líneas de fuga	DIN EN 60664-1 (VDE 0110-1):2008-01
Especificación del ensayo	DIN EN 60664-1 (VDE 0110-1):2008-01
Valor mínimo del espacio de aire - campo inhomogéneo (III/3)	3 mm
Valor mínimo del espacio de aire - campo inhomogéneo (III/2)	3 mm
Valor mínimo del espacio de aire - campo inhomogéneo (II/2)	3 mm
Valor mínimo de la línea de fuga (III/3)	3,2 mm
Valor mínimo de la línea de fuga (III/2)	3 mm
Valor mínimo de la línea de fuga (II/2)	3,2 mm
Advertencia respecto a la sección de conexión	Con el conductor conectado 2,5 mm² (rígido).

Especificación del ensayo	IEC 60512-5:1992-08
Resistencia de contacto R₁	1,3 mΩ
Ciclos de enchufe	10
Resistencia de contacto R₂	1,4 mΩ
Tensión de choque soportable a nivel del mar	4,9 kV
Tensión alterna soportable	2,5 kV
Resistencia de aislamiento Polos contiguos	> 10 TΩ

Especificación del ensayo	DIN EN ISO 6988:1997-03
Esfuerzo por frío	-40 °C/2 h
Esfuerzo térmico	100 °C/168 h
Fatiga por corrosión	0,2 dm³SO₂en 300 dm³/40 °C/1 ciclo
Tensión de choque soportable a nivel del mar	4,8 kV
Tensión alterna soportable	2,5 kV

REACh SVHC	Lead 7439-92-1
China RoHS	Espacio de tiempo para el uso previsto (EFUP): 50 años
	Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas"

Especificación del ensayo
Resultado Grado de protección Código IP	Protección frente al contacto de los dedos con dedos de prueba IP20

eCl@ss 4.0	27260700
eCl@ss 4.1	27260700
eCl@ss 5.0	27260700
eCl@ss 5.1	27260700
eCl@ss 6.0	27260700
eCl@ss 7.0	27440309
eCl@ss 8.0	27440309
eCl@ss 9.0	27440309

ETIM 4.0	EC002643
ETIM 5.0	EC002638
ETIM 6.0	EC002638
ETIM 7.0	EC002638

UNSPSC 13.2	39121409
UNSPSC 18.0	39121409
UNSPSC 19.0	39121409
UNSPSC 20.0	39121409
UNSPSC 21.0	39121409
