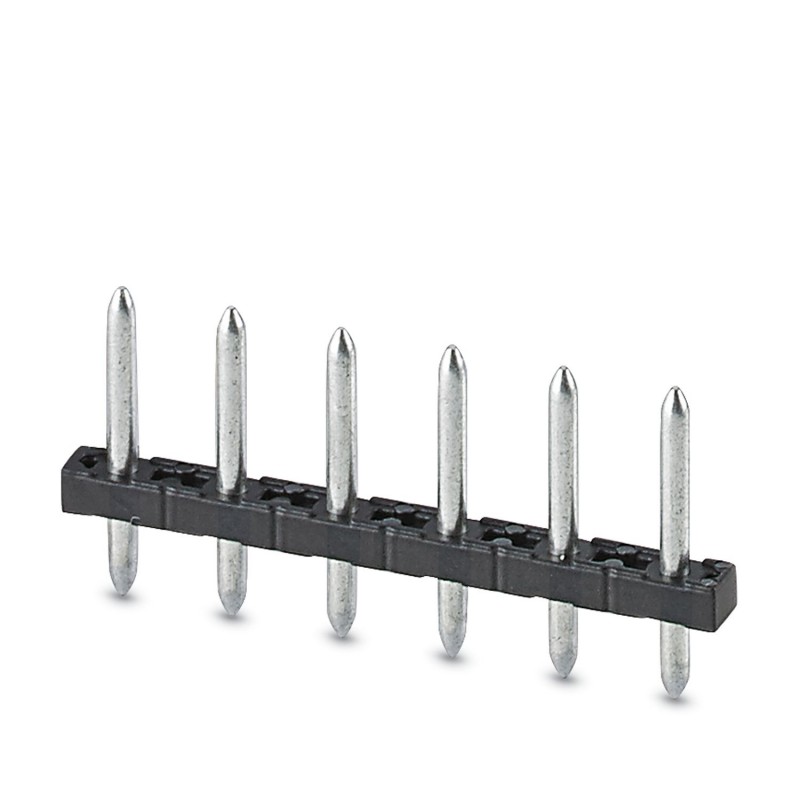

PST 1,3/ 4-5,0 OG VPE250 1107412 PHOENIX CONTACT Espadín, sección nominal: 1,5 mm2, color: naranja, corrient..
PST 1,3/ 4-5,0 OG VPE250
1107412
PHOENIX_CONTACT
250
Producto bajo demanda, no admite devolución.
Espadín, sección nominal: 1,5 mm², color: naranja, corriente nominal: 12 A (En función del conector utilizado), tensión nominal (III/2): 320 V, superficie de contacto: Sn, tipo de conexión del contacto: Macho, número de filas: 1, número de polos: 4, familia de artículos: PST 1,3/..-V, paso: 5 mm, montaje: Soldadura THR/soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 3,5 mm, sistema enchufable: COMBICON PST 1,3, bloqueo: sin, tipo de sujeción: sin, tipo de embalaje: empaquetado en caja
Tira de pinos, sección transversal nominal: 1,5 mm2, color: naranja, corriente nominal: 12 A (depende del enchufe utilizado), voltaje nominal (III/2): 320 V, superficie de contacto: Sn, tipo de conexión de contacto: Pin, número de filas: 1, número de posiciones: 4, rango de productos: PST 1,3/.. -V, altura: 5 mm, montaje: THR soldadura / soldadura por onda, disposición de pines: pasador lineal, pasador de soldadura [P]: 3,5 mm, sistema de enchufe: COMBICON PST 1,3, bloqueo: sin, montaje: sin, tipo de embalaje: empaquetado en cartón
Conectores > Conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Tipo de producto | Tira de pin |
| familia de productos | PST 1,3/.. -V |
| Línea de productos | Conectores COMBICON M |
| Número de posiciones | 4 |
| Alquitrán | 5 milímetros |
| Número de filas | 1 |
| Diseño de pines | Fijación lineal |
| Estado de la gestión de datos | |
| Revisión del artículo | 00 |
| Corriente nominal IN | 12 A (depende del enchufe que se utilice) |
| Tensión nominal UN | 320 V |
| Resistencia de contacto | 1,6 mΩ |
| Tensión nominal (III/3) | 250 V |
| Sobretensión nominal (III/3) | 4 kV |
| Tensión nominal (III/2) | 320 V |
| Sobretensión nominal (III/2) | 4 kV |
| Tensión nominal (II/2) | 400 V |
| Sobretensión nominal (II/2) | 4 kV |
| Tipo de montaje | Soldadura THR / soldadura por onda |
| Diseño de pines | Fijación lineal |
| Notas de procesamiento | |
| Nivel sensible a la humedad | MSL 1 |
| Temperatura de clasificación TC | 260 °C |
| Ciclos de soldadura en el reflujo | 3 |
| Datos del material - contacto | |
| nota | Cumple con WEEE/RoHS, libre de bigotes según IEC 60068-2-82/JEDEC JESD 201 |
| Material de contacto | Aleación de Cu |
| Características de la superficie | Estañado |
| Área de contacto de la superficie metálica (capa superior) | Estaño (3 - 5 μm Sn) |
| Área de contacto de la superficie metálica (capa intermedia) | Níquel (1 - 3 μm Ni) |
| Área de soldadura de la superficie metálica (capa superior) | Estaño (3 - 5 μm Sn) |
| Área de soldadura de la superficie metálica (capa intermedia) | Níquel (1 - 3 μm Ni) |
| Datos de materiales - carcasa | |
| Color (Carcasa) | Naranja (2003) |
| Material aislante | PAPÁ |
| Grupo de materiales aislantes | IIIa |
| CTI según IEC 60112 | 250 |
| Clasificación de inflamabilidad según UL 94 | V0 |
| Índice de inflamabilidad del hilo incandescente GWFI según EN 60695-2-12 | 850 |
| Temperatura de ignición del hilo incandescente GWIT según EN 60695-2-13 | 775 |
| Temperatura para el ensayo de presión de la bola según EN 60695-10-2 | 125 °C |
| Dibujo dimensional |  |
| Alquitrán | 5 milímetros |
| Anchura [w] | 20 milímetros |
| Altura [h] | 13 milímetros |
| Longitud [l] | 2,8 mm |
| Altura instalada | 9,5 milímetros |
| Longitud del pin de soldadura [P] | 3,5 mm |
| Dimensiones del pin | ø 1,3 mm |
| Diseño de PCB | |
| Diámetro del agujero | 1,3 mm |
| Inspección visual | |
| Especificación | IEC 60512-1-1:2002-02 |
| Resultado | Prueba superada |
| Comprobación de dimensiones | |
| Especificación | IEC 60512-1-2:2002-02 |
| Resultado | Prueba superada |
| Fuerzas de inserción y extracción | |
| Resultado | Prueba superada |
| No. de ciclos | 25 |
| Fuerza de inserción por pos. aprox. | 5 N |
| Fuerza de retiro por pos. aprox. | 5 N |
| Soporte de contacto en el inserto | |
| Especificación | IEC 60512-15-1:2008-05 |
| Soporte de contacto en el inserto Requisitos >20 N | Prueba superada |
| Resistencia de las inscripciones | |
| Especificación | IEC 60068-2-70:1995-12 |
| Resultado | Prueba superada |
| Prueba térmica Grupo de prueba C | |
| Especificación | IEC 60512-5-1:2002-02 |
| Número de posiciones probadas | 12 |
| Resistencia al aislamiento | |
| Especificación | IEC 60512-3-1:2002-02 |
| Resistencia de aislamiento, posiciones vecinas | > 5 MΩ |
| Ciclos de temperatura | |
| Especificación | IEC 60999-1:1999-11 |
| Resultado | Prueba superada |
| Distancias de aire y fuga | |
| Especificación | IEC 60664-1:2007-04 |
| Grupo de materiales aislantes | IIIa |
| Índice de seguimiento comparativo (IEC 60112) | CTI 250 |
| Tensión nominal de aislamiento (III/3) | 250 V |
| Sobretensión nominal (III/3) | 4 kV |
| valor libre mínimo - campo no homogéneo (III/3) | 3 milímetros |
| distancia mínima de fuga (III/3) | 4 milímetros |
| Tensión nominal de aislamiento (III/2) | 320 V |
| Sobretensión nominal (III/2) | 4 kV |
| valor libre mínimo - campo no homogéneo (III/2) | 3 milímetros |
| distancia mínima de fuga (III/2) | 3,2 milímetros |
| Tensión nominal de aislamiento (II/2) | 400 V |
| Sobretensión nominal (II/2) | 4 kV |
| valor libre mínimo - campo no homogéneo (II/2) | 3 milímetros |
| distancia mínima de fuga (II/2) | 4 milímetros |
| Prueba de vibración | |
| Especificación | IEC 60068-2-6:2007-12 |
| frecuencia | 10 - 150 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 0,35 mm (10 Hz ... 60,1 Hz) |
| Aceleración | 5g (60,1 Hz ... 150 Hz) |
| Duración de la prueba por eje | 2,5 h |
| Instrucciones de la prueba | Ejes X, Y y Z |
| Prueba de durabilidad | |
| Especificación | IEC 60512-9-1:2010-03 |
| Tensión soportada a impulsos a nivel del mar | 4,8 kV |
| Resistencia de contacto R1 | 1,6 mΩ |
| Resistencia de contacto R2 | 1,7 mΩ |
| Ciclos de inserción/retirada | 25 |
| Resistencia de aislamiento, posiciones vecinas | > 5 MΩ |
| Prueba climática | |
| Especificación | ISO 6988:1985-02 |
| Tensión corrosiva | 0,2 dm3Así que2en 300 dm3/40 °C/1 ciclo |
| Estrés térmico | 100 °C/168 h |
| Voltaje soportado de frecuencia de potencia | 2,21 kV |
| Condiciones ambientales | |
| Temperatura ambiente (funcionamiento) | -40 °C ... 100 °C (dependiendo de la curva de reducción de potencia) |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 70 °C |
| Humedad relativa (almacenamiento/transporte) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Tipo de embalaje | Envasado en cartón |
| Característica | Valor |
|---|---|
| Modelo de conector (EF007495) | Conector fijado |
| Estilo de contacto (EF001587) | Pin |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 5 mm |
| Dimensión modular de las conexiones (EF006827) | 5 mm |
| Corriente nominal In (EF008250) | 12 A |
| Tensión nominal (EF000228) | 320 V |
| Picos de tensión nominal (EF002993) | 4 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Material de recubrimiento del contacto (EF004020) | Estaño |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Diámetro del pin de conexión (EF006823) | 1.3 mm |
| Longitud del pin (EF006825) | 3.5 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Naranja |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de fijación (EF002442) | Otros |
| Tipo de bandas (EF007011) | Cartón (para SMD) |
