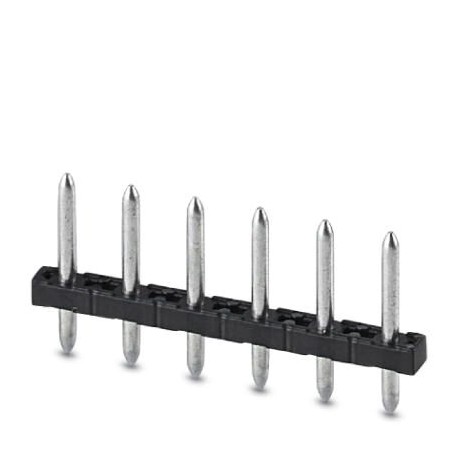

PST 1,3/ 3-5,0 L15,5 1804770 PHOENIX CONTACT Espadín, sección nominal: 1,5 mm2, color: negro, corriente nomi..
PST 1,3/ 3-5,0 L15,5
1804770
PHOENIX_CONTACT
50
Producto bajo demanda, no admite devolución.
Espadín, sección nominal: 1,5 mm², color: negro, corriente nominal: 12 A (En función del conector utilizado), tensión nominal (III/2): 320 V, superficie de contacto: Sn, tipo de conexión del contacto: Macho, número de potenciales: 3, número de filas: 1, número de polos: 3, número de conexiones: 3, familia de artículos: PST 1,3/..-V, paso: 5 mm, montaje: Soldadura THR/soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 3,5 mm, sistema enchufable: COMBICON PST 1,3, bloqueo: sin, tipo de sujeción: sin, tipo de embalaje: empaquetado en caja, La corriente máxima depende del conector empleado. De los dos valores de corriente, es determinante el valor más baj
Conector macho, corriente nominal: 12 A, tensión de dimensionamiento (III/2): 320 V, sección nominal: 1,5 mm², número de polos: 3, paso: 5 mm, color: negro, superficie contactos: Estaño, montaje: Soldar THR, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 3,5 mm, La corriente máxima depende del conector empleado. De los dos valores de corriente, es determinante el valor más bajo para el conector y el conector macho. El conector macho está fabricado en plástico resistente a altas temperaturas, con lo cual es adecuado para el proceso de soldadura por reflujo.
Conectores > Conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1804770 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | AACLBA - |
| Cantidad de pedido mínima | 50 pcs |
| EAN | 4046356668842 |
| Peso por unidad (sin incluir el embalaje) | 0,642 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Dimensiones
| Longitud [ l ] | 2,8 mm |
|---|---|
| Anchura | 14,6 mm |
| Paso | 5 mm |
| Media a | 10 mm |
| Anchura [ w ] | 14,6 mm |
| Altura [ h ] | 15,5 mm |
| Altura de construcción | 12 mm |
| Longitud de la patilla de soldar | 3,5 mm |
| Dimensiones de patilla | ø 1,3 mm |
| Longitud | 2,8 mm |
Generalidades
| Familia de artículos | PST 1,3/..-V |
|---|---|
| Tensión de dimensionamiento (III/3) | 250 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 12 A |
| Color | negro |
| Número de polos | 3 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss
| eCl@ss 4.0 | 27260700 |
|---|---|
| eCl@ss 4.1 | 27260700 |
| eCl@ss 5.0 | 27260700 |
| eCl@ss 5.1 | 27260700 |
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440402 |
| eCl@ss 8.0 | 27440402 |
| eCl@ss 9.0 | 27440402 |
UNSPSC
| UNSPSC 6.01 | 30211810 |
|---|---|
| UNSPSC 7.0901 | 39121409 |
| UNSPSC 11 | 39121409 |
| UNSPSC 12.01 | 39121409 |
| UNSPSC 13.2 | 39121409 |
| UNSPSC 18.0 | 39121409 |
| UNSPSC 19.0 | 39121409 |
| UNSPSC 20.0 | 39121409 |
| UNSPSC 21.0 | 39121409 |
| Característica | Valor |
|---|---|
| Modelo de conector (EF007495) | Conector fijado |
| Estilo de contacto (EF001587) | Pin |
| Número de polos (EF001391) | 3 |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 5 mm |
| Dimensión modular de las conexiones (EF006827) | 5 mm |
| Corriente nominal In (EF008250) | 12 A |
| Tensión nominal (EF000228) | 320 V |
| Picos de tensión nominal (EF002993) | 4 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Material de recubrimiento del contacto (EF004020) | Estaño |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Diámetro del pin de conexión (EF006823) | 1.3 mm |
| Longitud del pin (EF006825) | 3.5 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Negro |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de fijación (EF002442) | Otros |
| Tipo de bandas (EF007011) | Cartón (para SMD) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
