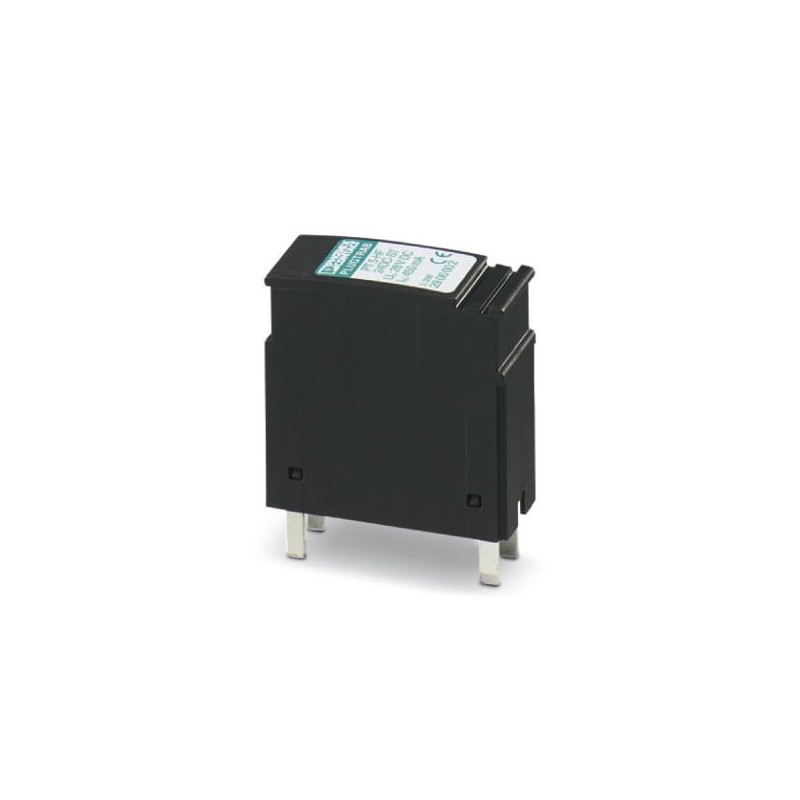

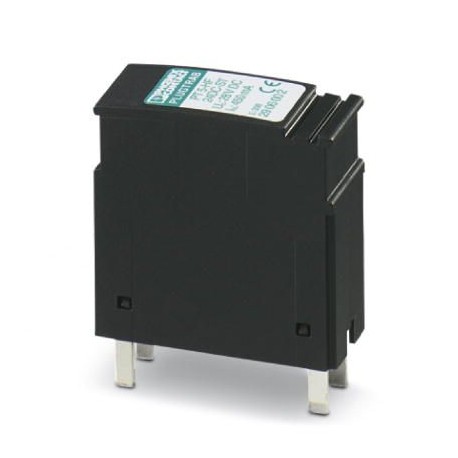

PT 5-HF-24DC-ST 2906002 PHOENIX CONTACT Protección enchufable PT con circuito de protección AF para 4 conduc..
PT 5-HF-24DC-ST
2906002
PHOENIX_CONTACT
Protección enchufable PT con circuito de protección AF para 4 conductores de señales. Tensión nominal: 24 V DC
Puesta a tierra, protección contra rayos y sobretensiones > Descargador de sobretensiones para tecnología de información / MCR
Trabtech (TT)
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2906002 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CL3121 - |
| Página del catálogo | Página 160 (C_4_2017) |
| EAN | 4055626013398 |
| Peso por unidad (sin incluir el embalaje) | 22,050 g |
| Número de tarifa arancelaria | 85363010 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 85 °C |
|---|---|
| Altitud | ≤ 2000 m |
| Índice de protección | IP20 |
Generalidades
| Material carcasa | PA 6.6 |
|---|---|
| Clase de combustibilidad según UL 94 | V-0 |
| Color | negro |
| Construcción | Macho |
| Número de polos | 5 |
| Dirección de actuación | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
Circuito de protección
| Clase de ensayo IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Clase de exigencias VDE | C1 |
| C2 | |
| C3 | |
| D1 | |
| Tensión nominal UN | 24 V DC |
| Tensión constante máxima UC | 28 V DC |
| Corriente asignada | 450 mA (45 °C) |
| Corriente activa de servicio ICa UC | ≤ 5 µA |
| Corriente de conductor de protección IPE | ≤ 5 µA (con PT 2X2-BE) |
| ≤ 1 µA (con PT 2X2+F-BE) | |
| Corriente de descarga nominal In(8/20) µs (conductor-conductor) | 10 kA |
| Corriente transitoria nominal In(8/20) µs (conductor-tierra) | 10 kA (con PT 2X2+F-BE) |
| 10 kA (con PT 2X2-BE) | |
| Corriente transitoria de impulso Iimp(10/350) µs | 2,5 kA (con PT 2X2-BE) |
| 2,5 kA (con PT 2X2+F-BE) | |
| Corriente transitoria total Itotal(8/20) µs | 20 kA |
| Corriente de impulso nominal Ian (10/1000) µs (conductor-conductor) | 25 A |
| Nivel de protección Up(conductor-conductor) | ≤ 150 V (C1 - 1 kV / 500 A) |
| ≤ 165 V (C2 - 10 kV / 5 kA) | |
| ≤ 450 V (C2 - 10 kA) | |
| ≤ 50 V (C3 - 25 A) | |
| Nivel de protección Up(conductor-tierra) | ≤ 150 V (C1 - 1 kV / 500 A) |
| ≤ 700 V (C1 - 1 kV/500 A con PT 2X2+F-BE) | |
| ≤ 165 V (C2 - 10 kV / 5 kA) | |
| ≤ 900 V (C2 - 10 kV / 5 kA con PT 2X2+F-BE) | |
| ≤ 450 V (C2 - 10 kA) | |
| ≤ 1000 V (C2 - 10 kA con PT 2X2+F-BE) | |
| ≤ 50 V (C3 - 25 A) | |
| ≤ 800 V (C3 - 25 A con PT 2X2+F-BE) | |
| Nivel de protección Up(hilo-masa de señales) | ≤ 150 V (C1 - 1 kV / 500 A) |
| ≤ 150 V (C1 - 1 kV/500 A con PT 2X2+F-BE) | |
| ≤ 165 V (C2 - 10 kV / 5 kA) | |
| ≤ 165 V (C2 - 10 kV/5 kA con PT 2X2-BE) | |
| ≤ 450 V (C2 - 10 kA) | |
| ≤ 450 V (C2 - 10 kV/5 kA con PT 2X2-BE) | |
| ≤ 50 V (C3 - 25 A) | |
| ≤ 50 V (C3 - 25 A con PT 2X2-BE) | |
| Tiempo de reacción tA(conductor-conductor) | ≤ 500 ns |
| Tiempo de reacción tA (conductor-tierra) | ≤ 500 ns |
| Atenuación de inserción aE, sim. | típ. 0,3 dB (≤ 13 MHz / 100 Ω) |
| Frecuencia límite fg (3dB), sim. en el sistema de 100 ohmios | típ. 70 MHz |
| Capacidad (conductor-conductor) | típ. 23 pF |
| Resistencia en serie | 2,2 Ω ±10 % |
| Fusible previo máximo requerido | 500 mA (T) |
Datos de conexión
| Tipo de conexión | Conexión por tornillo (en combinación con el elemento de base) |
|---|---|
| Rosca de tornillo | M3 |
| Par de apriete | 0,8 Nm |
| Longitud a desaislar | 8 mm |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 12 |
Conexión equipotencial
| Longitud a desaislar | 8 mm |
|---|---|
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 4 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 12 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
| Característica | Valor |
|---|---|
| Tensión nominal CA (EF008798) | 24 V |
