CTM 2X1- 5DC
2838571
PHOENIX_CONTACT
1

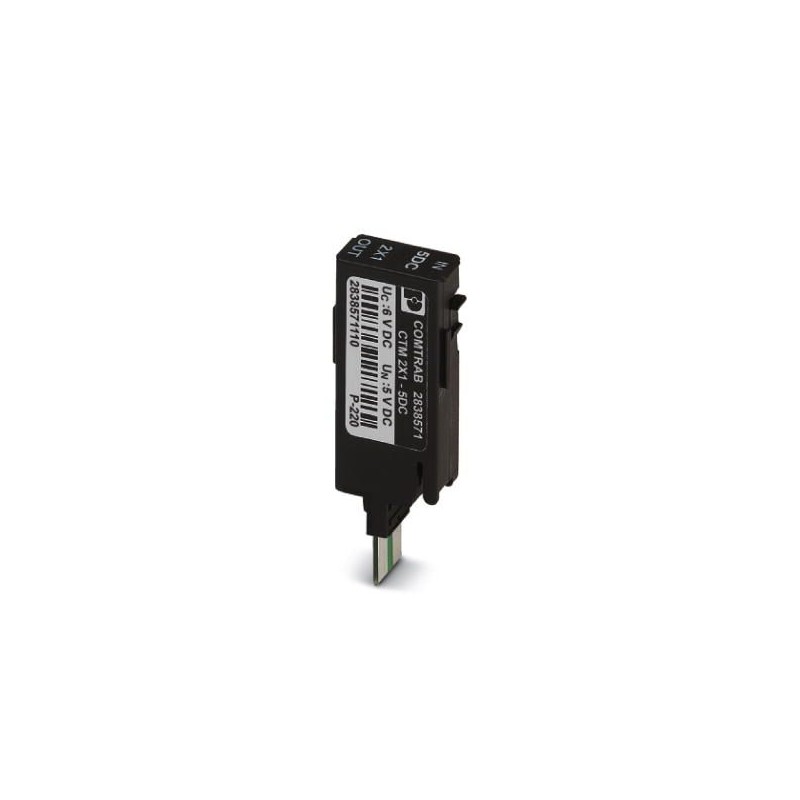

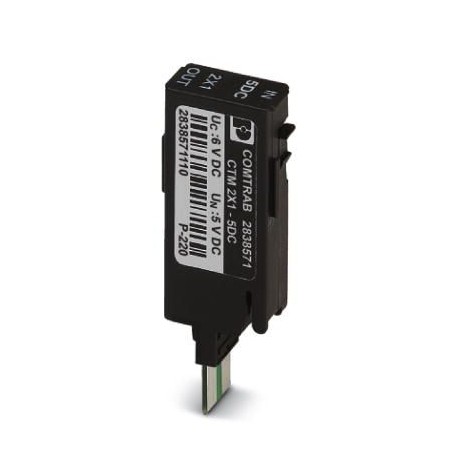

Protección enchufable LSA-PLUS (COMTRAB CTM) con circuito de protección AF para 2 conductores de circuitos de señales con tierra unilateral. Tensión nominal: 5 V DC
Conector LSA-PLUS (COMTRAB CTM) para circuitos de señales de 2 conductores con tierra unilateral. Tensión nominal: 5 V DC
Trabtech (TT)
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 2838571 |
---|---|
Unidad de embalaje | 10 pcs |
Clave de venta | CL3211 - |
Página del catálogo | Página 102 (C_6_2013) |
EAN | 4017918819590 |
Peso por unidad (sin incluir el embalaje) | 10,372 g |
Número de tarifa arancelaria | 85363010 |
País de origen | DE (Alemania) |
Material carcasa | PA |
---|---|
Clase de combustibilidad según UL 94 | V0 |
Color | negro |
Normas para líneas de fuga y espacios de aire | DIN VDE 0110-1 |
IEC 60664-1 | |
Categoría de sobretensiones | II |
Grado de polución | 2 |
Tipo de montaje | A CT-TERMIBLOCK y regleta interrumpible LSA-PLUS |
Construcción | Módulo LSA-PLUS |
Dirección de actuación | Line-Line & Line-Earth Ground |
Descargador verificable con CHECKMASTER a partir de la revisión de software: | Desde rev. de SW 1.10 |
Clase de ensayo IEC | B2 |
---|---|
C1 | |
C2 | |
C3 | |
D1 | |
Clase de exigencias VDE | B2 |
C1 | |
C2 | |
C3 | |
D1 | |
Tensión nominal UN | 5 V DC |
Tensión constante máxima UC | ± 6 V DC |
5 V AC | |
Corriente asignada | 380 mA (25 °C) |
Corriente activa de servicio ICa UC | ≤ 200 µA |
Corriente de conductor de protección IPE | ≤ 2 µA |
Corriente transitoria nominal In(8/20) µs (conductor-tierra) | 5 kA |
Corriente transitoria de impulso Iimp(10/350) µs | 1 kA |
Corriente transitoria total Itotal(8/20) µs | 10 kA |
Corriente transitoria total Itotal(10/350) µs | 2,5 kA |
Corriente transitoria Imáx.(8/20) µs máximo (conductor-tierra) | 10 kA (en suma) |
Corriente de impulso nominal Ian (10/1000) µs (conductor-tierra) | 100 A |
Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) spike | ≤ 18 V |
Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) estática | ≤ 12 V |
Tensión residual para In(conductor-tierra) | ≤ 20 V |
Tensión residual para Ian (10/1000) µs (conductor-tierra) | ≤ 15 V |
Nivel de protección Up(conductor-tierra) | ≤ 50 V (C2 - 10 kV / 5 kA, spike) |
≤ 20 V (C3 - 7,5 kV / 100 A, spike) | |
Tiempo de reacción tA (conductor-tierra) | ≤ 1 ns |
Atenuación de inserción aE, sim. | |
Atenuación de inserción aE, asim. | 0,3 dB (≤ 300 kHz) |
Frecuencia límite fg (3dB), asim. (PE) en el sistema de 100 ohmios | 700 kHz |
Capacidad (conductor-tierra) | 3,5 nF (f=1 MHz / VR= 0V) |
Resistencia en serie | 3,3 Ω 10 % |
Mensaje Protección contra sobretensiones defectuosa | ninguna |
A prueba de sobrecorrientes momentáneas (puesta a tierra por conductor) | C2 - 4 kV / 2 kA |
C3 - 100 A | |
B2 - 4 kV/100 A | |
D1 - 1 kA | |
A prueba de corrientes alternas (puesta a tierra por conductor) | 5 A - 1 s |
Tipo de conexión | Enchufable en COMTRAB-TERMIBLOCK y regletas interrumpibles y de conmutación LSA-PLUS |
---|---|
Tipo de conexión IN | Sistema enchufable COMTRAB |
Tipo de conexión OUT | Sistema enchufable COMTRAB |
Técnica de conexión | LSA-PLUS |
Título: | Tamaño: | Tipo: |
---|---|---|
PDF CATALOGO PHOENIX PROTECCION ES.pdf | 26 Mbytes | |
PHOENIX CONTACT-2838571-CTM 2X1- 5DC | 115 Kbytes |
