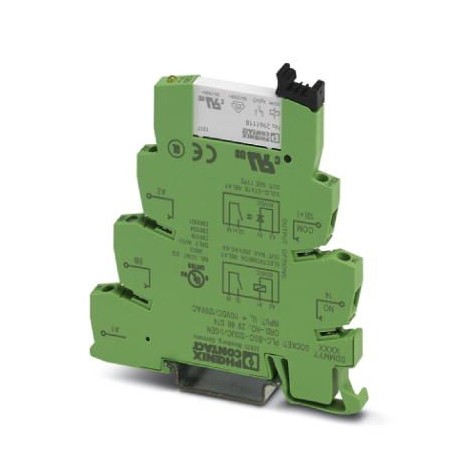

PLC-RSC-120UC/ 1/SEN 2966249 PHOENIX CONTACT PLC-INTERFACE para funciones de entrada, compuesto de borne de ..
PLC-RSC-120UC/ 1/SEN
2966249
PHOENIX_CONTACT
PLC-INTERFACE para funciones de entrada, compuesto de borne de base PLC-BSC.../SEN con conexión por tornillo y relé en miniatura enchufable con contacto de potencia, para montar sobre carril NS 35/7,5, 1 contacto de cierre, tensión de entrada 120 V AC/110 DC
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2966249 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | CK621A - |
| EAN | 4017918130954 |
| Peso por unidad (sin incluir el embalaje) | 39,430 g |
| Número de tarifa arancelaria | 85364900 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Lado de excitación
| Tensión nominal de entrada UN | 120 V AC |
|---|---|
| 110 V DC | |
| Corriente de entrada típica a UN | 3,5 mA |
| Tiempo de reacción típico | 6 ms |
| Tiempo típico de apertura | 15 ms |
| Circuito de protección | Puente rectificador |
| Indicación de la tensión de servicio | sí |
| Disipación con condición nominal | 0,42 W |
Lado de contactos
| Tipo de contacto | 1 contacto abierto |
|---|---|
| Tipo de contacto de conmutación | Contacto simple |
| Material del contacto | AgSnO |
| Tensión de conmutación máxima | 250 V AC/DC (Para tensiones superiores a 250 V (L1, L2, L3) hay que insertar el placa separadora PLC-ATP entre bornes iguales de módulos contiguos. Un puenteado de potencial se efectúa en ese caso con FBST 8-PLC...o...FBST 500...) |
| Tensión mínima de activación | 12 V AC/DC |
| Corriente de conmutación mínima | 10 mA |
| Corriente de conexión máxima | Bajo demanda |
| Corriente constante límite | 6 A |
| Potencia de ruptura (carga óhmica) máxima | 140 W (con 24 V DC) |
| 20 W (con 48 V DC) | |
| 18 W (con 60 V DC) | |
| 23 W (con 110 V DC) | |
| 40 W (con 220 V DC) | |
| 1500 VA (Para 250 V AC) |
Datos de conexión entrada
| Denominación Conexión | Lado de excitación |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² () | |
| 2x 0,5 mm² ... 1,5 mm² () | |
| Sección de conductor AWG | 26 ... 14 |
Datos de conexión lado de salida
| Denominación Conexión | Lado de contactos |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² () | |
| 2x 0,5 mm² ... 1,5 mm² () | |
| Sección de conductor AWG | 26 ... 14 |
Generalidades
| Tensión de prueba Bobina de relé/contacto de relé | 4 kV AC (50 Hz, 1 min) |
|---|---|
| Modo operativo | Tiempo de trabajo 100 % |
| Índice de protección | IP20 (Zócalo de relé) |
| Vida útil mecánica | 2x 107periodicidades de cambio de estado |
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineables sin separación |
| Peso neto (SAP) | 39,43 g |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| Denominación | Normas / especificaciones |
| Normas/especificaciones | IEC 60664 |
| IEC 60664A | |
| DIN VDE 0110 | |
| DIN EN 50178/VDE 0160 (en partes relevantes) | |
| DIN EN 50178/VDE 0160 | |
| IEC 60255/DIN VDE 0435 (en partes relevantes) | |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
