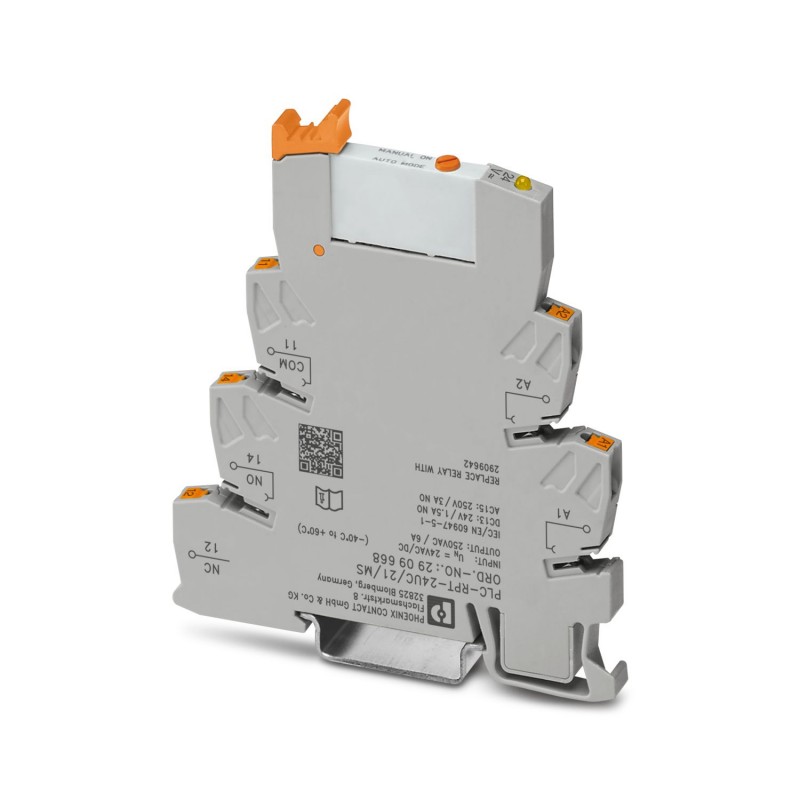

PLC-RPT- 24UC/21/MS 2909668 PHOENIX CONTACT PLC-INTERFACE, compuesto de borne de base PLC-BPT.../21 con cone..
PLC-RPT-24UC/21/MS
2909668
PHOENIX_CONTACT
PLC-INTERFACE, compuesto de borne de base PLC-BPT.../21 con conexión push-in y relé en miniatura enchufable con contacto de potencia y accionamiento manual, 1 contacto conmutado, tensión de entrada 24 V AC/ DC
Relés > Relé de conmutación
relés industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Notas
| Observación referente al funcionamiento | Para tensiones superiores a 250 V (L1, L2, L3) hay que insertar el placa separadora PLC-ATP entre bornes iguales de módulos contiguos. Un puenteado de potencial se efectúa en este caso con FBST 8-PLC... o FBST 500.... |
Propiedades del artículo
| Tipo de producto | Módulo de relés |
| Familia de productos | PLC-INTERFACE |
| Aplicación | Conmutador manual |
| Modo operativo | Tiempo de trabajo 100 % |
| Vida útil mecánica | 1x 107operaciones |
| Estado de mantenimiento de datos | |
| Fecha del último mantenimiento de los datos | 01.07.2024 |
| Revisión de artículo | 03 |
Propiedades eléctricas
| Potencia disipada máxima con condición nominal | 0,26 W |
| Tensión de prueba (Devanado/contacto) | 4 kV AC (50 Hz, 1 min., devanado/contacto) |
| Propiedades de aislamiento: Bobina/contacto | |
| Tensión de aislamiento de dimensionamiento | 250 V |
| Resistencia a la tensión transitoria nominal | 6 kV |
| Categoría de sobretensiones | III |
| Grado de polución | 3 |
Datos de entrada
| Lado de excitación | |
| Tensión nominal de entrada UN | 24 V AC/DC |
| Rango de tensión de entrada | 19,4 V AC/DC ... 33,6 V AC/DC (20 °C) |
| Tensión nominal (Relé electromecánico acoplado) | 24 V DC |
| Comportamiento de conmutación del accionamiento | monoestable |
| Accionamiento (polaridad) | polarizado |
| Corriente de entrada típica a UN | 11 mA (con UN= 24 V AC) |
| 8,5 mA (con UN= 24 V DC) | |
| Tiempo de reacción típico | 6 ms |
| Tiempo típico de apertura | 15 ms |
| Circuito de protección | Puente rectificador; Puente rectificador |
| Indicación de la tensión de servicio | LED amarillo |
Datos de salida
| Conmutar | |
| Tipo de conmutación del contacto | 1 conmutador |
| Tipo de contacto de conmutación | Contacto simple |
| Material del contacto | AgSnO |
| Tensión de conmutación máxima | 250 V AC/DC (Para tensiones superiores a 250 V (L1, L2, L3) hay que insertar el placa separadora PLC-ATP entre bornes iguales de módulos contiguos. Un puenteado de potencial se efectúa en ese caso con FBST 8-PLC...o...FBST 500...) |
| Tensión mínima de activación | 5 V (para 100 mA) |
| Corriente constante límite | 6 A |
| Corriente de conexión máxima | 10 A (4 s) |
| Corriente de conmutación mínima | 10 mA (12 V) |
| Corriente de cortocircuito | 200 A (corriente de cortocircuito condicionada) |
| Potencia de ruptura (carga óhmica) máxima | 140 W (con 24 V DC) |
| 20 W (con 48 V DC) | |
| 18 W (con 60 V DC) | |
| 23 W (con 110 V DC) | |
| 40 W (con 220 V DC) | |
| 1500 VA (con 250 V AC) | |
| Fusible de salida | 4 A gL/gG NEOZED |
| Capacidad de ruptura | 2 A (Con 24 V, DC13) |
| 0,2 A (Con 110 V, DC13) | |
| 0,1 A (Con 220 V, DC13) | |
| 3 A (Con 24 V, AC15) | |
| 3 A (con 120 V, AC15) | |
| 3 A (Con 230 V, AC15) | |
Datos de conexión
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 10 mm |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² (Puntera individual) | |
| 2x 0,5 mm² ... 1 mm² (Puntera TWIN) | |
| Sección de conductor AWG | 26 ... 14 |
Dimensiones
| Anchura | 6,2 mm |
| Altura | 80 mm |
| Profundidad | 94 mm |
Datos del material
| Color | gris (RAL 7042) |
| Clase de inflamabilidad según UL 94 | V0 (Carcasa) |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección (Relé) | RT II (Relé) |
| Índice de protección (Zócalo de relé) | IP20 (Zócalo de relé) |
| Temperatura ambiente (servicio) | -40 °C ... 60 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Homologaciones
| CE | |
| Certificado | Conformidad CE |
| UKCA | |
| Certificado | De conformidad con UKCA |
| Homologación para la construcción naval | |
| Certificado | TAE0000196 |
| Prueba de gases nocivos | |
| Marcado | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 | |
| Datos DNV GL | |
| Temperature | D |
| Humidity | A |
| Vibración | B/C |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
Datos CEM
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
| Directiva de baja tensión | De conformidad con la directiva NS |
Normas y especificaciones
| Normas / especificaciones | |
| Normas/especificaciones | IEC 60664 |
| IEC 60664A | |
| DIN VDE 0110 | |
| IEC 60255/DIN VDE 0435 (en partes relevantes) | |
Montaje
| Tipo de montaje | Montaje sobre carril DIN |
| Indicaciones de montaje | Alineables sin separación |
| Posición para el montaje | discrecional |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Dispositivo completo con zócalo (EF003359) | Sí |
| Con abrazaderas extraíbles (EF003340) | No |
| Con indicador LED (EF005950) | Sí |
| Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) | 19.4 V |
| Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) | 19.4 V |
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 19.4 V |
| Tipo de tensión de accionamiento (EF008242) | CA/CC |
| Unidad, polaridad (EF003355) | Polarizado |
| Comportamiento de conmutación del accionamiento (EF003356) | Estable mono |
| Número de contactos normalmente cerrados (EF008255) | 0 |
| Número de contactos normalmente abiertos (EF008256) | 0 |
| Número de contactos inversores (EF008257) | 1 |
| Tipo de contacto de conmutación (EF003358) | Contacto simple |
| Con contactos impulsados positivamente (EF003357) | No |
| Material del inserto de contacto (EF008521) | Otros |
| Material de recubrimiento del contacto (EF004020) | Sin tratamiento |
| Intensidad nominal (EF000001) | 0.011 A |
| Grado de protección (IP) (EF005474) | IP20 |
| Anchura (EF000008) | 6.2 mm |
| Altura (EF000040) | 80 mm |
| Profundidad (EF000049) | 94 mm |
