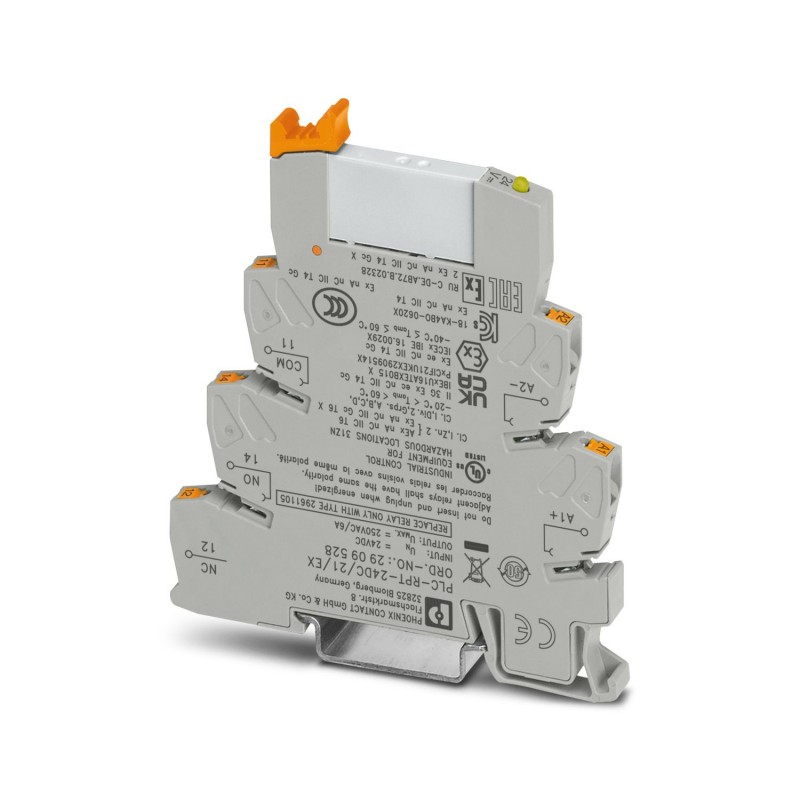

PLC-RPT-24DC/21/EX 2909528 PHOENIX CONTACT PLC-INTERFACE, compuesto por un borna de base para montar sobre c..
PLC-RPT-24DC/21/EX
2909528
PHOENIX_CONTACT
10
PLC-INTERFACE, compuesto por un borna de base para montar sobre carril en 6,2 mm con conexión push-in y relé en miniatura enchufable con contacto de potencia de 6 A, 1 conmutador, tensión de entrada de 24 V DC. Certificado según ATEX/IECEx (zona 2) y zona Ex clase I, div. 2.
Relés > Relé de conmutación
relés industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Notas
| Restricción de uso | |
| Indicación CEM | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
Propiedades del artículo
| Tipo de producto | Módulo de relés |
| Familia de productos | PLC-INTERFACE |
| Aplicación | Universal |
| zonas Ex | |
| Modo operativo | Tiempo de trabajo 100 % |
| Vida útil mecánica | 2x 107periodicidades de cambio de estado |
| Estado de mantenimiento de datos | |
| Fecha del último mantenimiento de los datos | 09.07.2024 |
| Revisión de artículo | 03 |
| Propiedades de aislamiento: Normas / especificaciones | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
Propiedades eléctricas
| Potencia disipada máxima con condición nominal | 0,22 W |
| Tensión de prueba (Devanado/contacto) | 4 kV AC (50 Hz, 1 min., devanado/contacto) |
Datos de entrada
| Lado de excitación | |
| Tensión nominal de entrada UN | 24 V DC |
| Rango de tensión de entrada | 18,5 V DC ... 33,6 V DC (20 °C) |
| Tensión nominal (Relé electromecánico acoplado) | 24 V DC |
| Comportamiento de conmutación del accionamiento | monoestable |
| Accionamiento (polaridad) | polarizado |
| Corriente de entrada típica a UN | 9 mA |
| Tiempo de reacción típico | 5 ms |
| Tiempo típico de apertura | 8 ms |
| Circuito de protección | Prot. contra inversión de polaridad; Diodo contra inv. de polaridad |
| Prot. contra sobretensiones; Diodo de libre circulación | |
| Indicación de la tensión de servicio | LED amarillo |
Datos de salida
| Conmutar | |
| Tipo de conmutación del contacto | 1 conmutador |
| Tipo de contacto de conmutación | Contacto simple |
| Tipo de conexión del contacto | Contacto de potencia |
| Material del contacto | AgSnO |
| Tensión de conmutación máxima | 250 V AC/DC (Para tensiones superiores a 250 V (L1, L2, L3) hay que insertar el placa separadora PLC-ATP entre bornes iguales de módulos contiguos. Un puenteado de potencial se efectúa en ese caso con FBST 8-PLC...o...FBST 500...) |
| Tensión mínima de activación | 5 V AC/DC (100 mA) |
| Corriente constante límite | 6 A |
| Corriente de conexión máxima | 10 A (4 s) |
| Corriente de conmutación mínima | 10 mA (12 V) |
| Potencia de ruptura (carga óhmica) máxima | 140 W (con 24 V DC) |
| 20 W (con 48 V DC) | |
| 18 W (con 60 V DC) | |
| 23 W (con 110 V DC) | |
| 40 W (con 220 V DC) | |
| 1500 VA (con 250 V AC) | |
| Capacidad de ruptura | 2 A (Con 24 V, DC13) |
| 0,2 A (Con 110 V, DC13) | |
| 0,1 A (Con 220 V, DC13) | |
| 3 A (Con 24 V, AC15) | |
| 3 A (con 120 V, AC15) | |
| 3 A (Con 230 V, AC15) | |
Datos de conexión
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 10 mm |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² (Puntera individual) | |
| 2x 0,5 mm² ... 1 mm² (Puntera TWIN) | |
| Sección de conductor AWG | 26 ... 14 |
Dimensiones
| Anchura | 6,2 mm |
| Altura | 80 mm |
| Profundidad | 94 mm |
Datos del material
| Color | gris (RAL 7042) |
| Clase de inflamabilidad según UL 94 | V0 (Carcasa) |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección (Relé) | RT III (Relé) |
| Índice de protección (Zócalo de relé) | IP20 (Zócalo de relé) |
| Temperatura ambiente (servicio) | -40 °C ... 70 °C (UL) |
| -40 °C ... 70 °C (ATEX / IECEx) | |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Homologaciones
| CE | |
| Certificado | Conformidad CE |
| ATEX | |
| Marcado | II 3G Ex ec nC IIC T4 Gc |
| Certificado | IBExU16ATEXB015 X |
| IECEx | |
| Marcado | Ex ec nC IIC T4 Gc |
| Certificado | IECEx IBE 16.0029X |
| UKCA Ex (UKEX) | |
| Marcado | II 3 G Ex ec nC IIC T4 Gc |
| Certificado | PxCIF21UKEX2909514X |
| UL, EE. UU. | |
| Marcado | Class I, Zone 2, AEx nA nC IIC T6 |
| UL, EE. UU. / Canadá | |
| Marcado | Class I, Div. 2, Groups A, B, C, D |
| UL, Canadá | |
| Marcado | Class I, Zone 2, Ex nA nC IIC Gc T6 X |
| Homologación para la construcción naval | |
| Certificado | TAE0000196 |
| Prueba de gases nocivos | |
| Marcado | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 | |
| Datos DNV GL | |
| Temperature | D |
| Humidity | A |
| Vibración | B/C |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
Datos CEM
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
| Directiva de baja tensión | De conformidad con la directiva NS |
Normas y especificaciones
| Normas / especificaciones | |
| Normas/especificaciones | IEC 60947-5-1 |
| EN 60079-0 | |
| EN 60079-7 | |
| EN 60079-15 | |
Montaje
| Tipo de montaje | Montaje sobre carril DIN |
| Indicaciones de montaje | Alineables sin separación |
| Posición para el montaje | discrecional |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Dispositivo completo con zócalo (EF003359) | Sí |
| Con abrazaderas extraíbles (EF003340) | No |
| Con indicador LED (EF005950) | Sí |
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 18.5 V |
| Tipo de tensión de accionamiento (EF008242) | CC |
| Unidad, polaridad (EF003355) | Polarizado |
| Comportamiento de conmutación del accionamiento (EF003356) | Estable mono |
| Número de contactos normalmente cerrados (EF008255) | 0 |
| Número de contactos normalmente abiertos (EF008256) | 0 |
| Número de contactos inversores (EF008257) | 1 |
| Tipo de contacto de conmutación (EF003358) | Contacto simple |
| Con contactos impulsados positivamente (EF003357) | No |
| Material del inserto de contacto (EF008521) | Otros |
| Material de recubrimiento del contacto (EF004020) | Sin tratamiento |
| Intensidad nominal (EF000001) | 0.009 A |
| Grado de protección (IP) (EF005474) | IP20 |
| Anchura (EF000008) | 6.2 mm |
| Altura (EF000040) | 80 mm |
| Profundidad (EF000049) | 94 mm |
