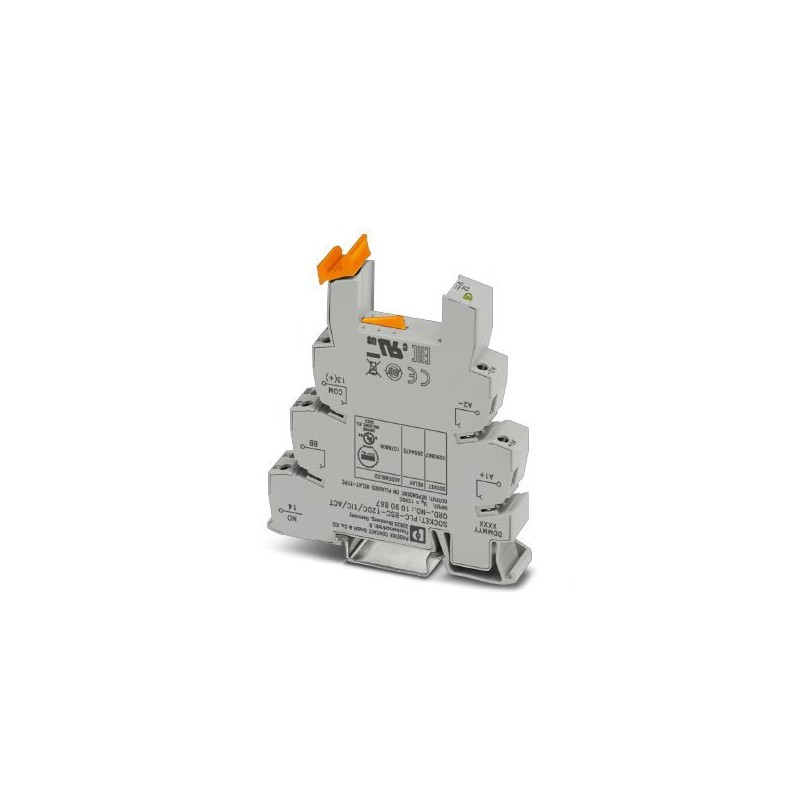

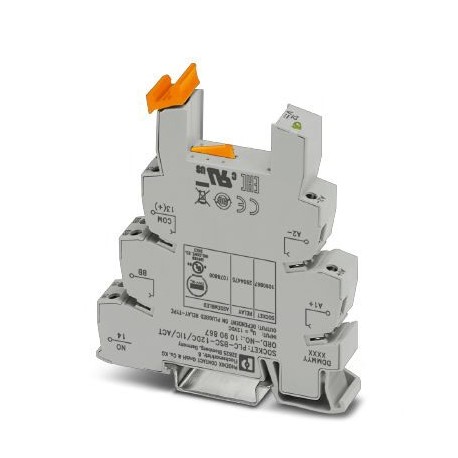

PLC-BSC- 12DC/ 1IC/ACT 1090867 PHOENIX CONTACT Borne de base PLC de 14 mm para corrientes de cierre elevadas..
PLC-BSC- 12DC/ 1IC/ACT
1090867
PHOENIX_CONTACT
10
Borne de base PLC de 14 mm para corrientes de cierre elevadas con Conexión por tornillo, sin equipamiento de relé o relé de estado sólido, para montar sobre carril NS 35/7,5, con Conexión de línea de retorno de carga (BB), 1 contacto de cierre, tensión de entrada 12 V AC/DC
Relés > Zócalos para relés
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1090867 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK6231 - |
| EAN | 4055626901381 |
| Peso por unidad (sin incluir el embalaje) | 44,100 g |
Observación
| Observación | Para tensiones superiores a 250 V (L1, L2, L3) hay que insertar el placa separadora PLC-ATP entre bornes iguales de módulos contiguos. |
|---|---|
| Con separación segura entre módulos contiguos hay que insertar la placa separadora PLC-ATP | |
| Al principio y al final de cada regletero de bornes PLC se debe colocar la placa separadora PLC-ATP. | |
| La protección contra contactos accidentales del artículo (con tensiones > 25 V AC/60 V DC) debe garantizarla el constructor de la instalación. Se trata de un equipo de montaje sin protección contra contacto directo. |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Máx. Altura de fijación | ≤ 2000 m |
| Índice de protección | IP20 |
| ≥ IP54 (Lugar de montaje) |
Datos de entrada
| Tensión nominal de entrada UN | 12 V DC |
|---|---|
| Circuito de protección | Diodo de rueda libre |
| Diodo contra inv. de polaridad |
Datos de salida
| Dotación posible | Relé miniatura, 2904475 REL-MR- 12DC/1IC, 1081616 REL-MR- 12DC/1ICT |
|---|
Generalidades
| Color | gris |
|---|---|
| Modo operativo | Tiempo de trabajo 100 % |
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineables sin separación |
| Tensión de prueba Bobina de relé/contacto de relé | 4 kVeff(50 Hz, 1 min) |
Datos de conexión
| Denominación Conexión | Lado de entrada |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² (Puntera individual) | |
| 2x 0,5 mm² ... 1,5 mm² (Puntera TWIN) | |
| Sección de conductor AWG | 26 ... 14 |
Datos de conexión 2
| Denominación Conexión | Lado de salida |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² (Puntera individual) | |
| 2x 0,5 mm² ... 1,5 mm² (Puntera TWIN) | |
| Sección de conductor AWG | 26 ... 14 |
Normas y especificaciones
| Normas/especificaciones | EN 50178 |
|---|---|
| EN 61810-1 | |
| Tensión de aislamiento de dimensionamiento | 250 V AC |
| Tensión transitoria de dimensionamiento | 6 kV |
| Aislamiento | Separación segura, aislamiento reforzado |
| Grado de polución | 2 |
| Categoría de sobretensión | III |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO DEL SISTEMA PARA SISTEMAS DE CONTROL PHOENIX ES.pdf | 9 Mbytes |
|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
