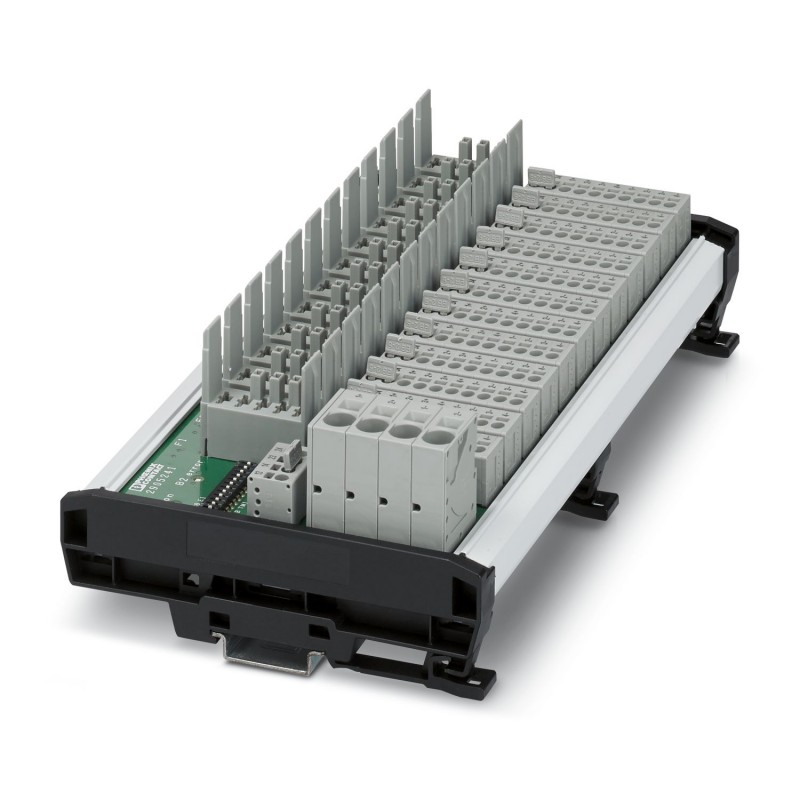

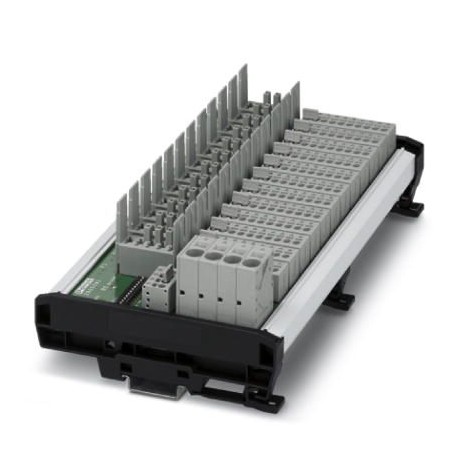

CBB 12 2X6RC-PT 2905241 PHOENIX CONTACT Placas de interruptor de protección de equipos para doce interruptor..
CBB 12 2X6RC-PT
2905241
PHOENIX_CONTACT
Placas de interruptor de protección de equipos para doce interruptores de protección magnetotérmicos (CB TM1...) o electrónicos (CB E1... NO) con indicación remota colectiva, alimentación central, conexión para contactos de relé y distribución de potencial para hasta cuatro consumidores por canal.
Bloques de terminales > Boque de terminales para fusible
Protección sobretensiones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Tipo de producto | Placa de interruptor de protección del aparato |
| Construcción | Módulo para carril de dos piezas enchufable |
| Número de polos | 1 |
| Número de canales | 12 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 02 |
| Propiedades de aislamiento | |
| Clase de protección | III |
| Categoría de sobretensión | II |
| Grado de polución | 2 |
| Corriente de carga máxima | 60 A (Circuito principal total) |
| Corriente máxima en caso de disposición individual | 12 A (por canal) |
| Generalidades | |
| Tensión transitoria de dimensionamiento | 0,5 kV |
| Resistencia al cortocircuito | 600 A (condicionado según DIN EN 50178) |
| Potencia disipada | 4,5 W (sin interruptor de protección) |
| Ciclos de enchufe | 50 |
| Circuito principal | |
| Tensión nominal | 24 V DC |
| Corriente asignada IN | 60 A DC (total) |
| 12 A DC (por canal) | |
| Circuito inalámbrico | |
| Tensión nominal | 24 V DC |
| Corriente asignada IN | 0,5 A DC |
| Corriente de carga máxima | 60 A (Circuito principal total) |
| Alimentación X21 | |
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 18 mm |
| Sección de conductor rígido | 0,75 mm² ... 16 mm² |
| Sección de conductor AWG | 20 ... 4 |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,75 mm² ... 10 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,75 mm² ... 16 mm² |
| Salidas X1...X12 | |
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 10 mm |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,25 mm² ... 1,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 2,5 mm² |
| Indicación remota X31 | |
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 10 mm |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,25 mm² ... 1,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 2,5 mm² |
| Esquema de dimensiones |  |
| Anchura | 232 mm |
| Altura | 127,8 mm |
| Profundidad | 70,8 mm |
| Color | gris (RAL 7042) |
| Material | PA 6 |
| FR4-21 | |
| Clase de inflamabilidad según UL 94 | V0 |
| Material carcasa | PA 6 |
| Datos mecánicos | |
| Pared lateral abierta | No |
| Condiciones ambientales | |
| Índice de protección | IP20 (Bornes y portafusibles) |
| IP00 (Placa de circuito impreso) | |
| Condiciones ambientales | A, B |
| Temperatura ambiente (servicio) | -30 °C ... 60 °C (a 48 A, véase derating) |
| Temperatura ambiente (almacenamiento / transporte) | -30 °C ... 80 °C |
| Comprobación de humedad | 96 h, 93 % RH, 40 °C |
| Normas/disposiciones | DIN EN 50178 |
| Observación | 1997 |
| Normas/disposiciones | DIN EN 61000-6-2:2005 |
| Normas/disposiciones | DIN EN 61000-6-3:2007+A1:2011 |
| Normas/disposiciones | DIN EN 60068-2-6 |
| Tipo de montaje | Carril simétrico: 35 mm |
| Posición para el montaje | horizontal |
| Característica | Valor |
|---|---|
| Sección de conductor conectable sólido (EF007337) | 0.75 mm² |
| Tipo de conexión de eléctrica 1 (EF002526) | Otros |
| Tipo de conexión de eléctrica 2 (EF002527) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Anchura (EF000008) | 232 mm |
| Altura (EF000040) | 127.8 mm |
| Profundidad (EF000049) | 70.25 mm |
| Placa de cierre necesaria (EF002525) | No |
| Color (EF000007) | Gris |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO PROTECCIÓN CONTRA SOBRETENSIONES PHOENIX ES.pdf | 10 Mbytes |
|
| PHOENIX CONTACT-2905241-CBB 12 2X6RC-PT | 435 Kbytes |
|
