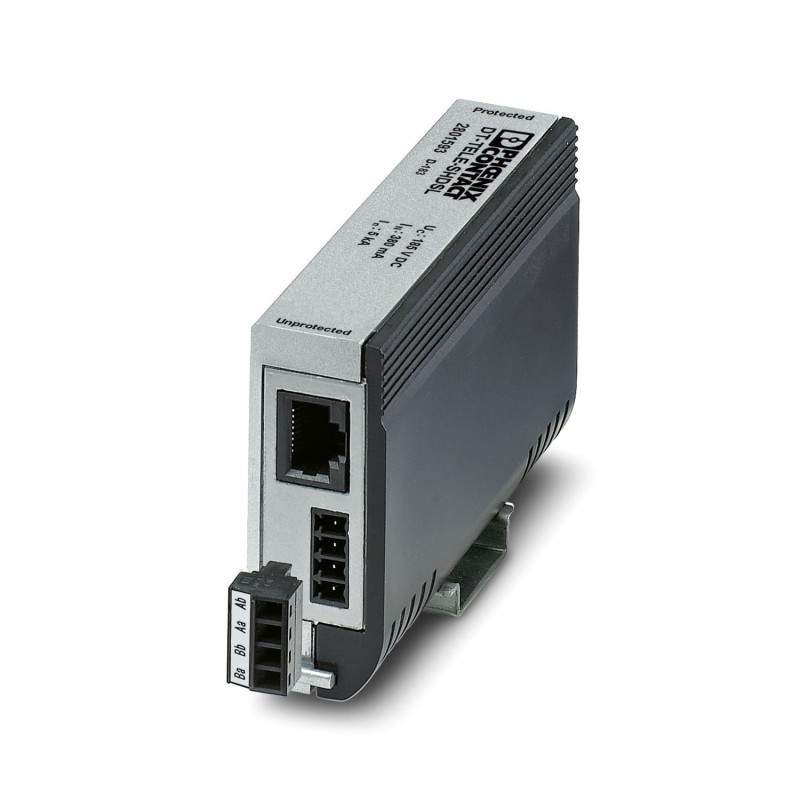

DT-TELE-SHDSL 2801593 PHOENIX CONTACT Pieza intermedia con protección contra sobretensiones para dos interfa..
DT-TELE-SHDSL
2801593
PHOENIX_CONTACT
Pieza intermedia con protección contra sobretensiones para dos interfaces de telecomunicación SHDSL (puertos). Conexión: RJ45 (RJ12/RJ11) y borne de tornillo enchufable. Alternativamente, encajable sobre carril.
Puesta a tierra, protección contra rayos y sobretensiones > Descargador de sobretensiones para tecnología de información / MCR
Trabtech (TT)
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Tipo de producto | Protecc. contra sobretens. para técn. de información |
| Familia de productos | DATATRAB |
| Clase de ensayo IEC | B2 |
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Clase de exigencias VDE | B2 |
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Construcción | Adaptador para montaje sobre carril |
| Número de polos | 4 |
| Pares de conductores por módulo | 2 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 07 |
| Tipo de conexión | RJ45 / COMBICON |
| Rosca de tornillo | M2 |
| Par de apriete | 0,22 Nm |
| Sección de conductor flexible | 0,14 mm² ... 1,5 mm² |
| Sección de conductor rígido | 0,14 mm² ... 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
| Esquema de dimensiones |  |
| Anchura | 25 mm |
| Altura | 103 mm |
| Profundidad | 63 mm |
| Color | plateado |
| negro (RAL 9005) | |
| Material carcasa | Fundición inyectada de cinc |
| Datos mecánicos | |
| Pared lateral abierta | No |
| Dirección de actuación | Line-Line & Line-Ground/Shield |
| Tensión constante máxima UC | 185 V DC |
| 130 V AC | |
| Corriente asignada | ≤ 380 mA (25 °C) |
| Corriente activa de servicio ICa UC | ≤ 6 µA |
| Corriente de conductor de protección IPE | ≤ 4 µA |
| Corriente de descarga nominal In(8/20) µs (conductor-conductor) | ≤ 5 kA |
| Corriente transitoria nominal In(8/20) µs (conductor-tierra) | ≤ 5 kA |
| Corriente transitoria de impulso Iimp(10/350) µs | 2,5 kA (Número de impulsos categoría D1) |
| Corriente transitoria total Itotal(8/20) µs | 10 kA |
| Corriente de impulso nominal Ian (10/1000) µs (conductor-conductor) | 100 A |
| Corriente de impulso nominal Ian (10/1000) µs (conductor-tierra) | 100 A |
| Corriente de impulso nominal Ian (10/700) µs (conductor-conductor) | 150 A |
| Corriente de impulso nominal Ian (10/700) µs (conductor-tierra) | 150 A |
| Nivel de protección Up(conductor-conductor) | 250 V (B2 - 100 A) |
| ≤ 250 V (C1 - 500 A) | |
| ≤ 410 V (C2 - 5 kA) | |
| ≤ 250 V (C3 - 100 A) | |
| Nivel de protección Up(conductor-tierra) | ≤ 580 V (B2 - 100 A) |
| ≤ 580 V (C1 - 500 A) | |
| ≤ 790 V (C2 - 5 kA) | |
| ≤ 300 V (C3 - 100 A) | |
| Tiempo de reacción tA(conductor-conductor) | ≤ 100 ns |
| Tiempo de reacción tA (conductor-tierra) | ≤ 100 ns |
| Atenuación de inserción aE, sim. | típ. 0,3 dB (≤ 2,8 MHz / 100 Ω) |
| típ. 3 dB (≤ 25 MHz / 100 Ω) | |
| Frecuencia límite fg (3 dB), sim. en el sistema de 100 Ω | 25 MHz |
| Capacidad (hilo-hilo) | 55 pF |
| Capacidad (hilo-tierra) | 7 pF |
| Resistencia por ruta | 3,3 Ω 20 % |
| Mensaje Protección contra sobretensiones defectuosa | ninguna |
| A prueba de sobrecorrientes momentáneas (de conductor a conductor) | C1 - 1 kV / 500 A |
| C2 - 10 kV / 5 kA | |
| B2 - 4 kV / 100 A | |
| A prueba de sobrecorrientes momentáneas (puesta a tierra por conductor) | B2 - 4 kV / 100 A |
| C1 - 1 kV / 500 A | |
| C2 - 10 kV / 5 kA | |
| D1 - 1 kA |
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -40 °C ... 85 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Clase de exigencias VDE | B2 |
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Líneas de fuga y distancias de aislamiento de aire | |
| Normas/especificaciones | IEC 60664-1 / VDE 0110-1 |
| Normas Especificación Técnica de la información | |
| Normas/especificaciones | IEC 61643-21 |
| IEC 61643-21 | |
| Normas/disposiciones | IEC 61643-21 |
| Observación | 2002 |
| Tipo de montaje | Adaptación de conexión específica y carril simétrico de 35 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO PROTECCIÓN CONTRA SOBRETENSIONES PHOENIX ES.pdf | 11 Mbytes |
|
| PHOENIX CONTACT-2801593-DT-TELE-SHDSL | 119 Kbytes |
|
